PS Automation PSL 201 Betriebsanleitung Seite 8

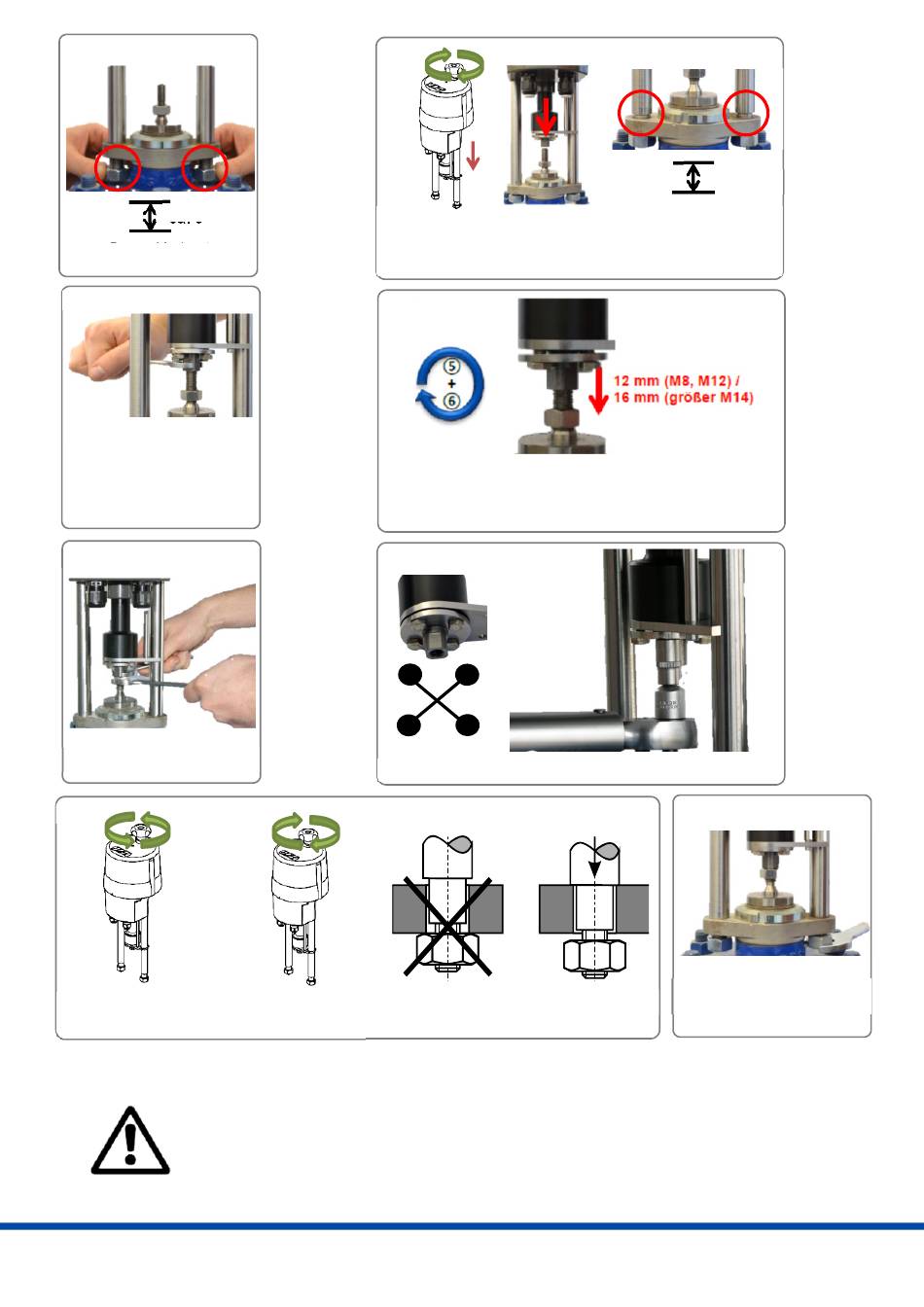

④
Traverse
ca. 5 mm
Mutter
ca. 5 mm Abstand zur
Traverse lassen
⑥
Kupplungsmutter
aufschrauben, bis die
Säulen wieder auf der
Traverse aufsitzen
⑧
Kupplungsmutter kontern
⑩
oder
Kupplung per Hand verfahren, bis die
Säulen auf der Traverse aufsitzen.
8
Vor dem Anziehen der Befestigungsmuttern müssen die Säulenabsätze vollständig in die
Bohrungen der Ventilmontageplatte eintauchen. Gegebenenfalls ist die Stellung des
Antriebes über das Handrad zu korrigieren. Bei Nichtbeachtung: Beschädigung des
Antriebs!
OI_PSL_Mod4_GER_05_2016
⑤
Kupplung per Hand ausfahren, sodass die
Kupplungsmutter auf der Ventilspindel aufsetzt.
Weiterdrehen, bis ein Spalt von ca. 5 mm zwischen
Säulenkante und Traverse besteht
⑦
⑤ und ⑥ wiederholen, bis die Ventilspindel 12
mm (M8, M12) bzw. 16 mm (größer M14) tief in die
Kupplungsmutter eingeschraubt ist.
⑨
Spannschrauben über Kreuz mit 8 Nm anziehen.
FALSCH RICHTIG
Säulenkante
ca. 5 mm
Traverse
⑪
Säulenmuttern fest
ziehen
