②

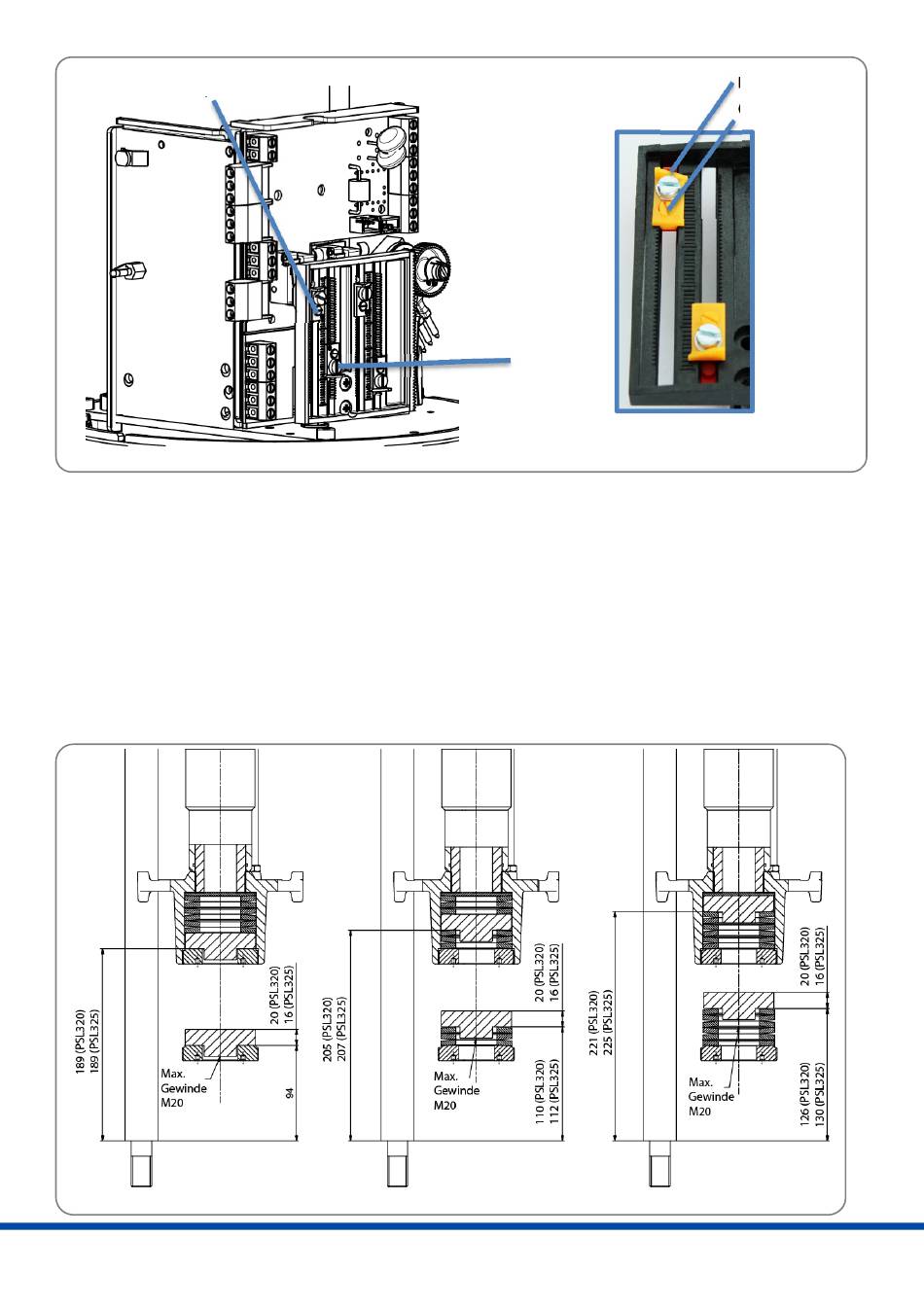

Abbildung 7: Einstellung der Schaltnocken
9.2.2 Wegabhängige Endlagenabschaltung
Bei der wegabhängigen Endlagenabschaltung wird das Tellerfederpaket nicht komprimiert.
- Antrieb per Handrad in die gewünschte Endposition fahren.
- Feststellschraube ① der entsprechenden Schaltnocken (Abb. 7) lösen, Schaltnocken mit Getriebeschraube
② in Richtung des Endschalters bewegen bis dieser hörbar klickt und Feststellschraube wieder anziehen.
- Überprüfen der Einstellung durch erneutes Anfahren der Endposition und messen des Ventilhubes.
Gegebenenfalls Schaltnocken nachjustieren.

9.3 PSL320-330

9.3.1 Kraftabhängige Endlagenabschaltung
Abbildung 8: Standard-Tellerfederkupplung
12
A
OI_PSL_Mod4_GER_05_2016
①
1 = Spindelmutter einfahrend (AUF)
2 = Spindelmutter ausfahrend (ZU)
B
Feststellschraube
Getriebeschraube
C
