9.1 Art der Endlagenabschaltung

Je nach Ventilart und Endposition empfehlen sich unterschiedliche Arten der Abschaltung:
-
Kraftabhängige Abschaltung (siehe 9.2.1 und 9.3.1)
-
Wegabhängige Abschaltung (siehe 9.2.2 und 9.3.2)
Prinzipiell gilt:
Bei Durchgangsventilen ist zuerst die ZU-Stellung kraftabhängig, danach die AUF-Stellung wegabhängig einzustellen.
Bei Dreiwegeventilen sind beide Endlagen kraft-/wegabhängig einzustellen.
Es sind natürlich auch andere Kombinationen möglich. Bitte überprüfen Sie hierzu die Daten Ihres Ventils! Falsche
Wahl der Endlagenabschaltung kann zur Beschädigung des Ventils führen.

9.2 PSL 201-214

9.2.1 Kraftabhängige Endlagenabschaltung

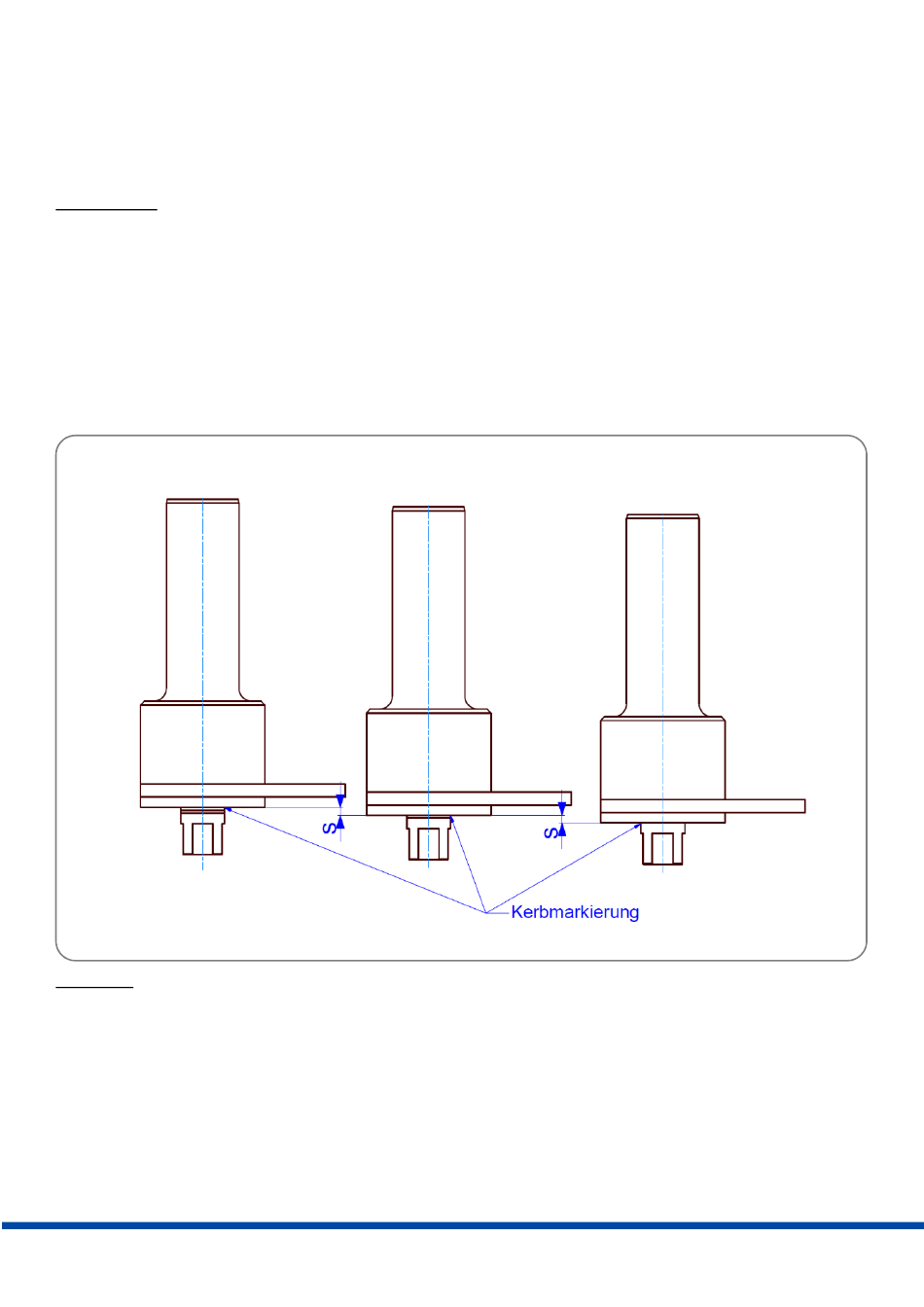

Zur kraftabhängigen Abschaltung können die Endschalter über die Komprimierung „s" der Tellerfederkupplung (Abb.
6) eingestellt werden.
Kerbmarkierung in
OBERER Endlage
Abbildung 6: Standard Kupplung
Vorgehen :
-
Antrieb per Hand verfahren, bis Ventilkegel den Sitz berührt. (Diese Position ist daran zu erkennen, dass die
Ventilspindel beginnt, sich gegen die Tellerfederkraft der Spindelmutter axial zu bewegen)
-
Hubskala auf erforderlichen Ventilhub zuschneiden und in Höhe des Verdrehungsschutz der Spindelmutter
auf eine der Antriebssäulen kleben
-
Antrieb weiter in dieselbe Richtung fahren bis die entsprechende Kerbmarkierung auf der Kupplungsmutter
erreicht ist.
-
Feststellschraube am entsprechenden Schaltnocken (Abb. 7) lösen, den Schaltnocken mit der
Getriebeschraube in Richtung des Endschalters bewegen bis dieser hörbar klickt und Feststellschraube
wieder anziehen.
-
Überprüfen der Einstellung durch erneutes Anfahren der Schließposition und Kontrolle der Kerbmarkierung.
Gegebenenfalls Schaltnocken nachjustieren.
Ruhestellung
OI_PSL_Mod4_GER_05_2016
UNTERER Endlage
11
