PS Automation PSPT02 Betriebsanleitung

Diese Anleitung herunterladen

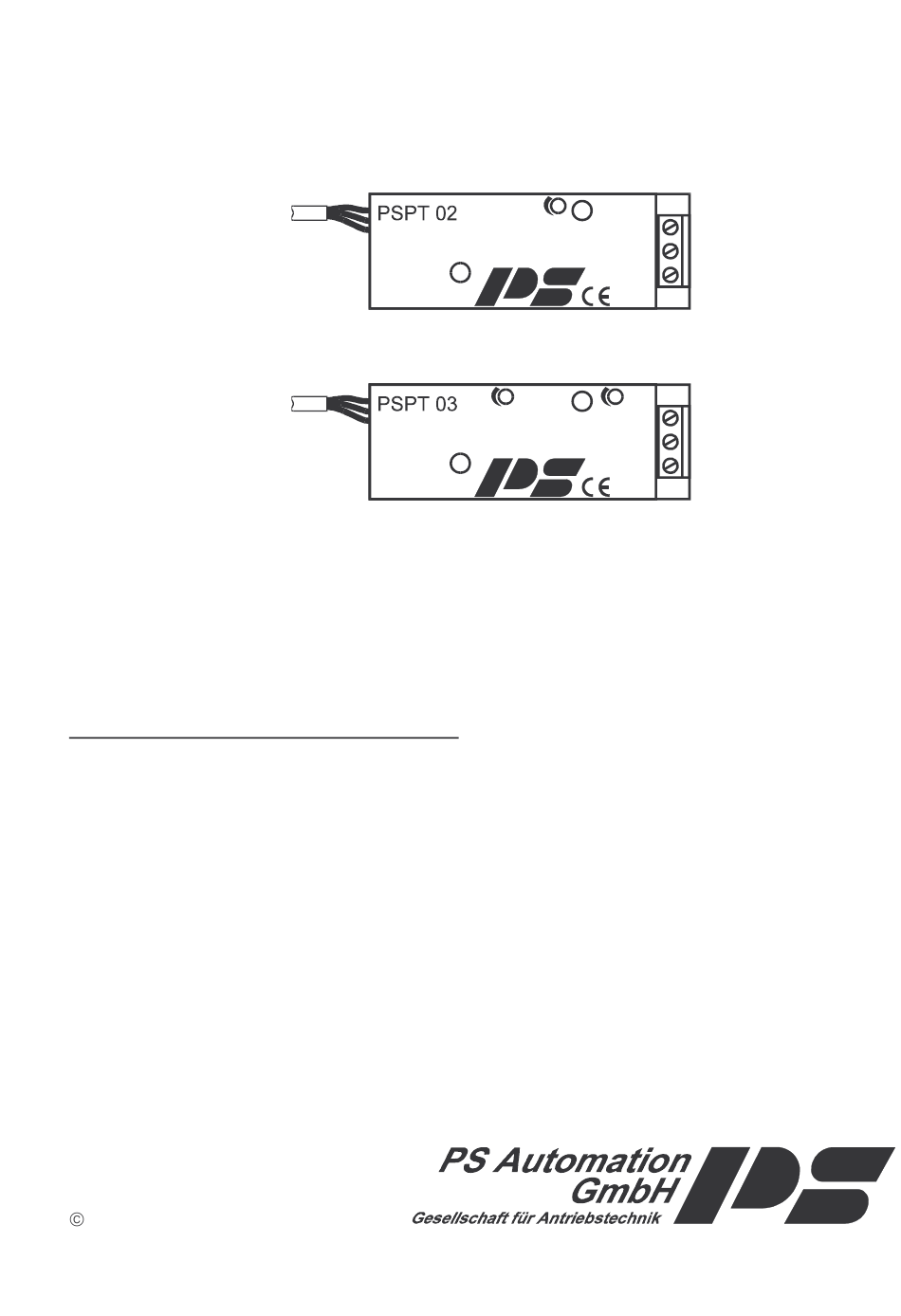

Betriebsanleitung PSPT02 / PSPT03

Installation Instructions PSPT02 / PSPT03

Einbau in Antriebe der Baureihen PSL, PSQ und PSR

Assembling in PSL, PSQ and PSR actuator series

Inhaltsverzeichnis / Table of contents

1. Einbau / Installation

2. Elektroanschluß / Wiring

2.1 Anschluß PSPT02 / Wiring PSPT02

2.2 Anschluß PSPT03 / Wiring PSPT03

3. Inbetriebnahme / Commissioning

3.1 Einstellung PSPT02 / Adjusting PSPT02

3.2 Einstellung PSPT03 / Adjusting PSPT03

4. Technische Daten / Technical Data

2004

________________________________________________________________________________________

PS Automation GmbH

BA_PSPT_0404 - 8031449

Seite 1 Assembling in PSL, PSQ and PSR actuator series Inhaltsverzeichnis / Table of contents 1. Einbau / Installation 2. Elektroanschluß / Wiring 2.1 Anschluß PSPT02 / Wiring PSPT02 2.2 Anschluß PSPT03 / Wiring PSPT03 3. Inbetriebnahme / Commissioning 3.1 Einstellung PSPT02 / Adjusting PSPT02 3.2 Einstellung PSPT03 / Adjusting PSPT03...
Seite 2 Einkopplung von Störsignalen zu begrenzen. A maximum length of 10 m is allowed for wiring the PSPT, to limit the influence of interference signals. 2.1 Anschluß PSPT02 / Wiring PSPT02 • Spannungsquelle 24 VDC entsprechend Abbildung anschließen. • Achtung! Der mittlere Klemmenpunkt bleibt unbelegt! •...
Seite 3 • Drive the actuator to the end position corresponding to minimum feedback signal. • Connect a current measuring instrument according to the picture. • Set the feedback potentiometer via the friction coupling to „0“ so that the measuring instrument displays a decreasing signal. ________________________________________________________________________________________ PS Automation GmbH BA_PSPT_0404 - 8031449...
Seite 4 3.1 Einstellung PSPT02 / Adjusting PSPT02 • Ausgangsstrom am Meßgerät überprüfen (4 mA minimal ist werkseitig fest eingestellt). • Fahren des Antriebs in die entgegengesetzte Endlage. • Einstellung des maximalen Ausgangsstromes über Potentiometer P2 (MESSBEREICH), bis das Meßgerät 20 mA anzeigt.

Pspt03
