8. Öffnen der Haube
Bitte beachten Sie den Hinweisaufkleber auf der Antriebshaube!

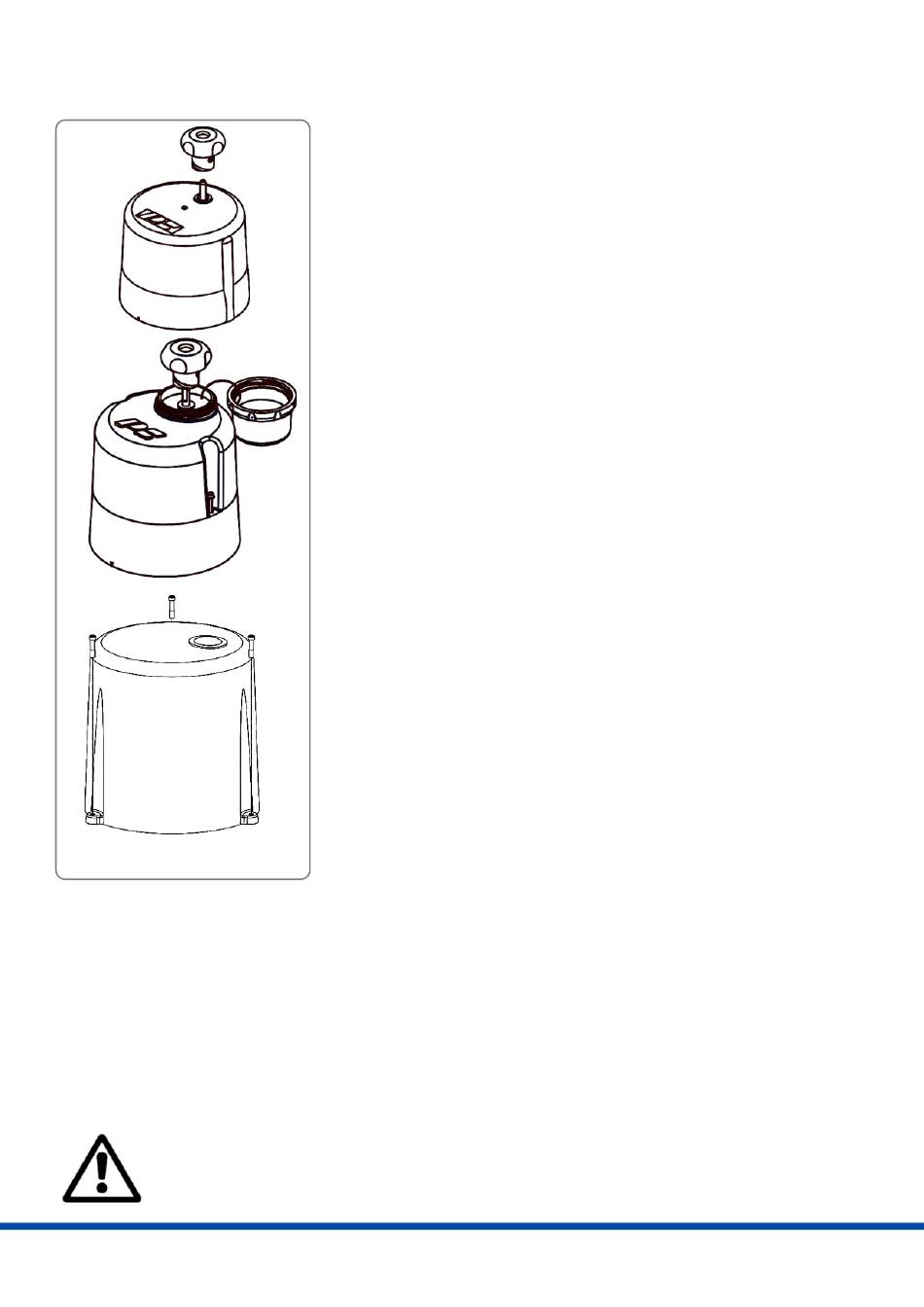

Abbildung 5: Öffnen der Haube

9. Einstellung der Endlagenschalter

Nur bei Lieferung ohne Ventil!
Die Standardendschalter des Antriebes dienen zum Abschalten des Motors in den jeweiligen Endlagen.
Zusätzliche Endschalter (optional) sind als potentialfreie Wechslerkontakte ausgeführt und dienen zur Signalisation
von Ventilpositionen.
Zum Einstellen der Endschalter muss die Antriebshaube geöffnet werden.
Unbeabsichtigtes, elektrisches Fahren des Antriebes ist durch geeignete Maßnahmen zu
Verhindern.
Bei Nichtbeachtung: Quetschgefahr, Beschädigung von Antrieb und/oder Armatur!
10
PSL201-PSL210 (IP65)
Handrad lösen und abnehmen.
Haube mit beiden Händen nach oben schieben und abnehmen.
PSL214 und PSL201-210 (IP67/IP68)
Handradabdeckung öffnen.
Handrad lösen und abnehmen.
Befestigungsschrauben der Haube lösen.
Haube nach oben abnehmen.
PSL320 - PSL330
Befestigungsschrauben der Haube lösen.
Haube nach oben abnehmen.
OI_PSL_Mod4_GER_05_2016
