7. Armaturenanbau

7.1 PSL201-214

Hinweis: Bildlich wird hier der Aufbau eines PSL204 gezeigt. Die Schritte sind bei allen Modellen identisch!
Beim Aufbau des Antriebes auf ein Ventil darf dieser ausschließlich über das Handrad, jedoch
nicht elektrisch gefahren werden.
Bei Nichtbeachtung: Quetschgefahr, Beschädigung von Antrieb und/oder Armatur.

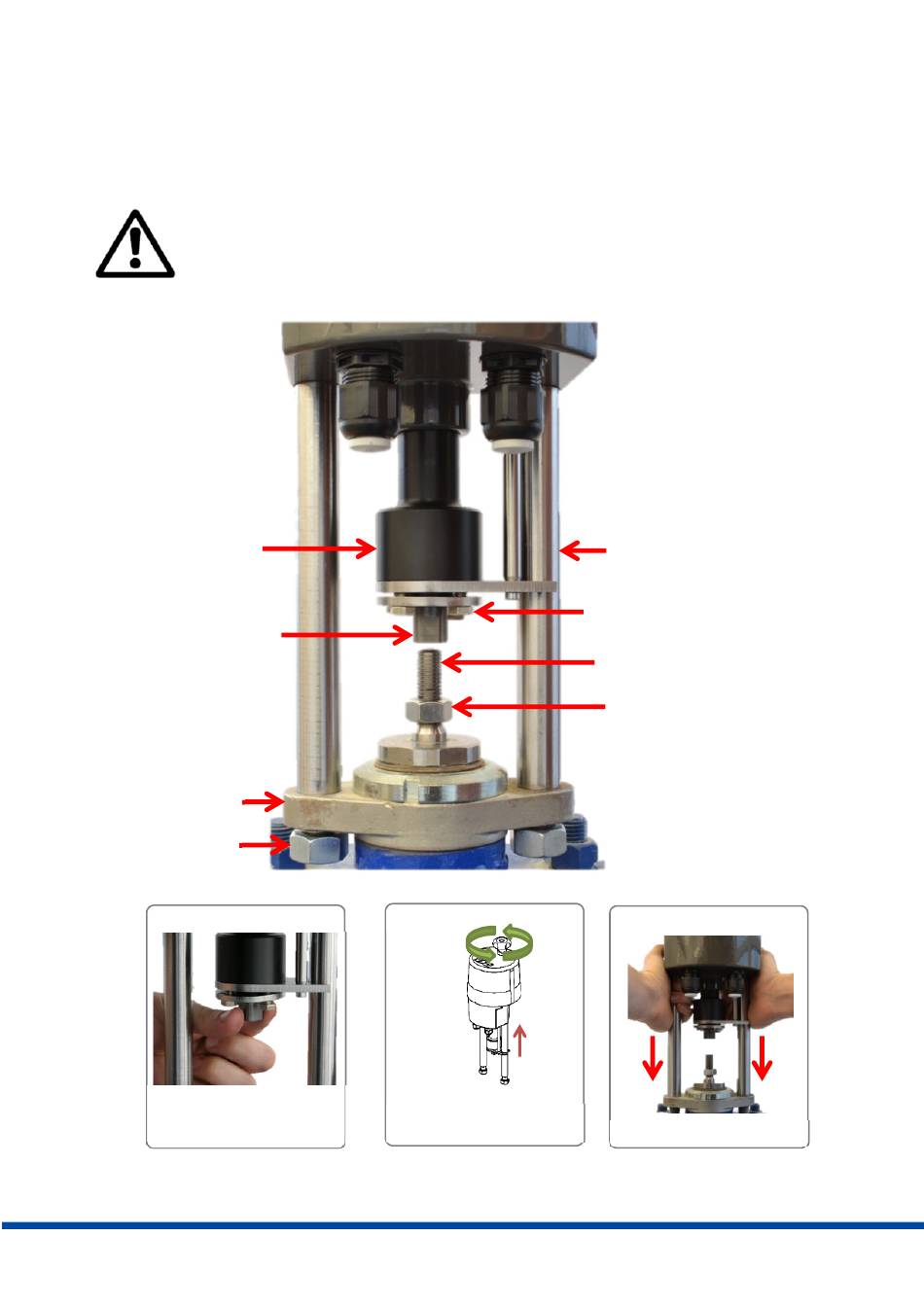

Kupplung
Kupplungs-
mutter
Traverse
Säulen-
mutter
①
Sicherstellen, dass sich
die Kupplungsmutter per
Hand drehen lässt
②
Kupplung per Hand ganz
einfahren
OI_PSL_Mod4_GER_05_2016
Säule
Spannschrauben
für Federpaket
Ventilspindel
Kontermutter
③
Antrieb aufstecken.
