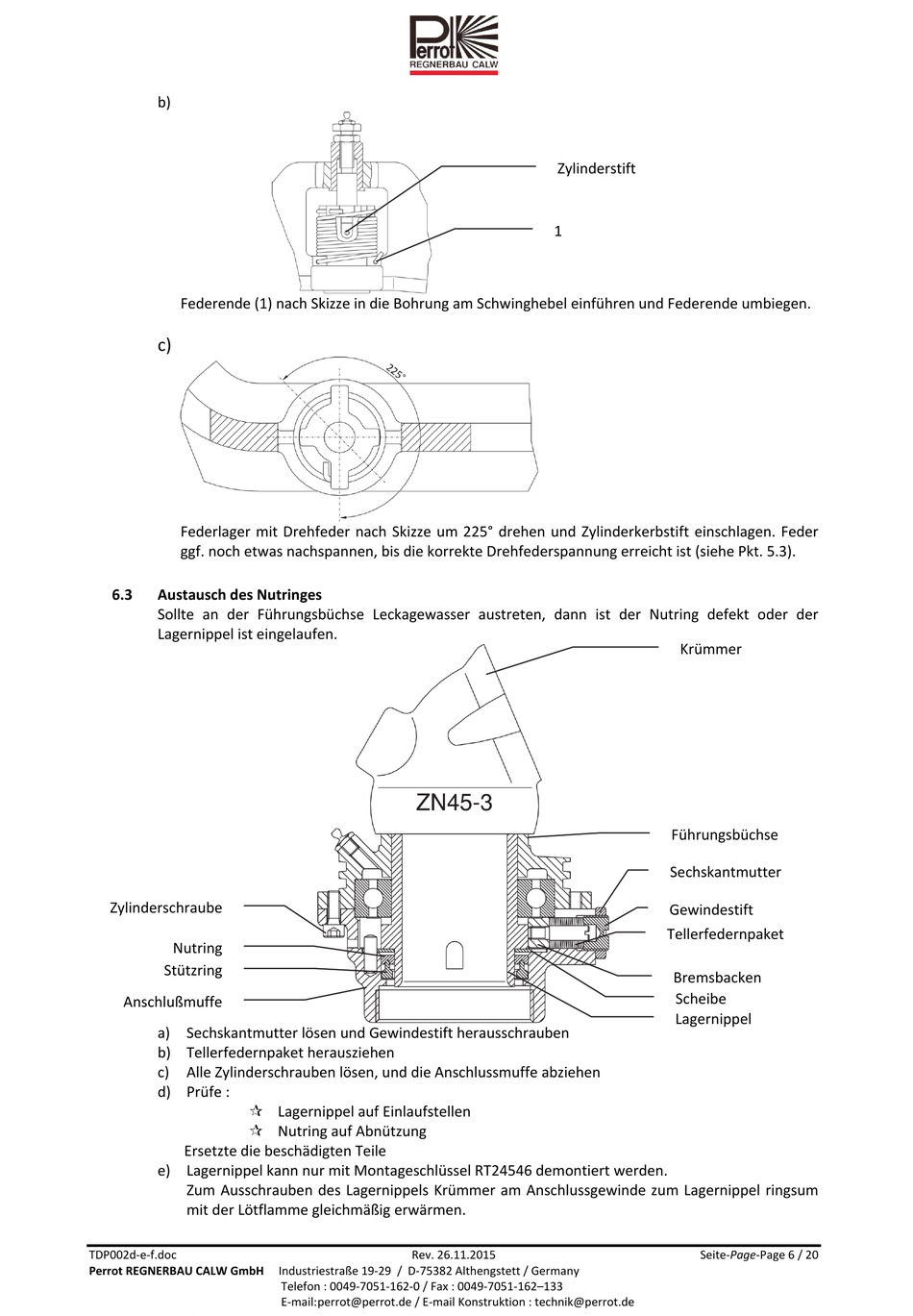

b)
Federende (1) nach Skizze in die Bohrung am Schwinghebel einführen und Federende umbiegen.
c)
Federlager mit Drehfeder nach Skizze um 225° drehen und Zylinderkerbstift einschlagen. Feder
ggf. noch etwas nachspannen, bis die korrekte Drehfederspannung erreicht ist (siehe Pkt. 5.3).
6.3
Austausch des Nutringes
Sollte an der Führungsbüchse Leckagewasser austreten, dann ist der Nutring defekt oder der
Lagernippel ist eingelaufen.
Zylinderschraube
Nutring
Stützring
Anschlußmuffe
a) Sechskantmutter lösen und Gewindestift herausschrauben
b) Tellerfedernpaket herausziehen
c)
Alle Zylinderschrauben lösen, und die Anschlussmuffe abziehen
d) Prüfe :
Lagernippel auf Einlaufstellen
Nutring auf Abnützung
Ersetzte die beschädigten Teile
e) Lagernippel kann nur mit Montageschlüssel RT24546 demontiert werden.
Zum Ausschrauben des Lagernippels Krümmer am Anschlussgewinde zum Lagernippel ringsum
mit der Lötflamme gleichmäßig erwärmen.
TDP002d‐e‐f.doc
Perrot REGNERBAU CALW GmbH Industriestraße 19‐29 / D‐75382 Althengstett / Germany
Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133
E‐mail: p errot@perrot.de / E‐mail Konstruktion : technik@perrot.de
Zylinderstift
1
Rev. 26.11.2015
Krümmer
Führungsbüchse
Sechskantmutter
Gewindestift
Tellerfedernpaket
Bremsbacken
Scheibe
Lagernippel
Seite‐Page‐Page 6 / 20
