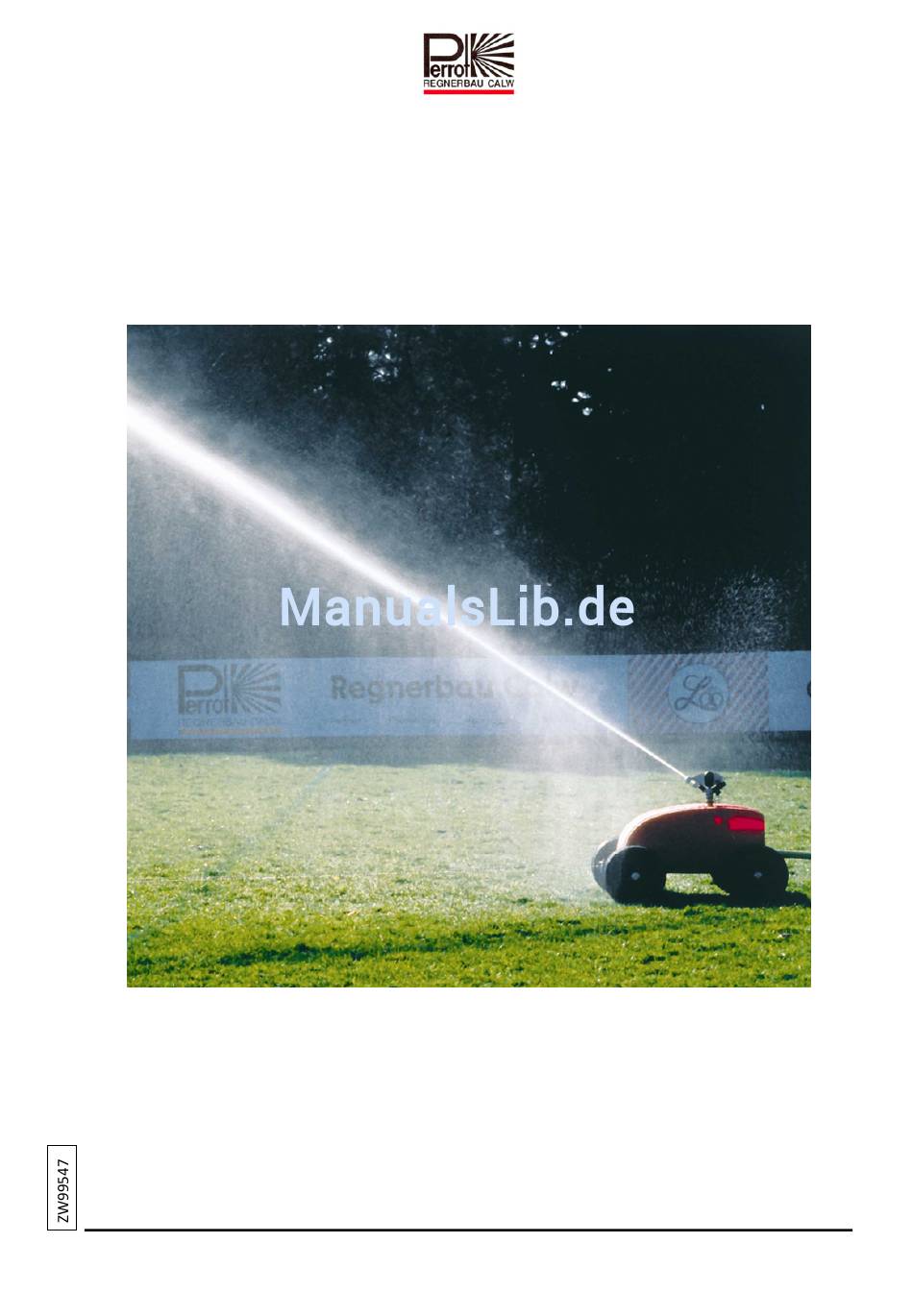

Wartungs‐ Reparaturanleitung
RollcarTV‐3





TDP046.doc
Rev. 24.06.2014
Seite 1 / 16

Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany
                                                                 Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133
                                                                  E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de

Werbung

loading

Verwandte Anleitungen für perrot RollcarTV-3

Inhaltszusammenfassung für perrot RollcarTV-3

  • Seite 1   Wartungs‐ Reparaturanleitung   RollcarTV‐3            TDP046.doc  Rev. 24.06.2014  Seite 1 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...

  • Seite 2: Leckage Bei Entlastungsbohrung

      A. Überprüfung Externer Leckage    1. Rillenkugellager und Wellendichtring an Turbinenwelle    1.1 Leckage bei Entlastungsbohrung  Sollte eine erkennbare Leckage an der Entlastungsbohrung oder gar im Turbinengehäuse  auftreten, ist die Ursache im Wellendichtring zu suchen. Als Folge der Leckage wird meistens  das Rillenkugellager im Turbinengehäuse und teilweise das Rillenkugellager im Zahnrad zerstört   (bitte monatlich auf Leckage prüfen).          1.2 Radiales Spiel bei Turbinenwelle  Sollte bei Turbinenwelle ein radiales Spiel auftreten (lässt sich am besten am Turbinenrad  feststellen bei abgeschraubtem Turbinendeckel) ist die Ursache immer ein defektes  Rillenkugellager im Turbinengehäuse (Überprüfung zwei mal jährlich).      TDP046.doc  Rev. 24.06.2014  Seite 2 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 3 2. Reparatur von Turbinenlager und Wellendichtring    Sollte an Ihrem RollcarT dieses Problem auftreten, so ist die Reparatur in nachfolgender Weise  durchzuführen.     Haube (BT84337), Getriebedeckel (BT84342) und Räder komplett (ZK94434, BT84442,  BT84443 und ZK94435) abmontieren.   Turbinendeckel abschrauben (BT84419 + ZK94376)        Turbinenrad (BT84312) mit linker Hand festhalten und Spannmutter M10 zur Turbinenwelle  (BT84330) lösen.    TDP046.doc  Rev. 24.06.2014  Seite 3 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 4    Spannhülse (ZK93196) mit Durchschlag 4mm (Kaufteil) zurückklopfen     Turbinenrad (BT84312) mit Turbinenwelle (BT84330) herausziehen     Gleitbüchse (ZK94152) herausziehen       Zahnräder und Distanzringe aus dem Getriebegehäuse herausnehmen.     Wellendichtring (ZK94377) zusammen mit Buchse‐Labyrint (BT84388) herausklopfen      TDP046.doc  Rev. 24.06.2014  Seite 4 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 5    Wenn Rillenkugellager (ZK94372) noch komplett:    mit Durchschlag Nr.1 (BT84431) zum Getriebegehäuse hin durchschlagen.     Wenn Rillenkugellager (ZK94372) defekt (Einzelteile):    Innenauszieher Ø19‐24 anbringen und mit Durchschlag Nr.1 (BT84431) zum  Getriebegehäuse hin durchschlagen.     Prüfen, ob Turbinengehäuse in Ordnung ist, falls nicht sollte dieses ersetzt werden durch:  1 Stück   Turbinengehäuse   BB84418  4 Stück    O‐Ring          ZK16551  4 Stück   Senkschrauben    ZK93195  TDP046.doc  Rev. 24.06.2014  Seite 5 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 6    Gehäuse hochkant aufstellen und unterlegen       Neues Rillenkugellager (ZK94372) mit Durchschlag 2 (BT84432) einpressen   Rillenkugellager nur über  Außenring einpressen!       Neue Buchse‐Labyrint (BT84388) mit Durchschlag 1 (BT84431) einstecken         TDP046.doc  Rev. 24.06.2014  Seite 6 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 7    Neuer Wellendichtring (ZK94377) mit Durchschlag 3 (BT84433) einklopfen – Öffnung muss  nach außen sichtbar sein          Wellendichtring mit säurefreiem Fett (Molikode) einfetten       In Zahnrädern und Deckel‐Turbinenwelle eingepresste Kugellager auf Spielfreiheit und  Leichtgängigkeit überprüfen, ggf. durch neues Rillenkugellager (ZK94372) ersetzen.        TDP046.doc  Rev. 24.06.2014  Seite 7 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 8    Turbinenwelle und Turbinenrad mit Gleitbüchse (ZK94152), auf richtige Lage achten,  einstecken,     dann folgende Teile auf Turbinenwelle auffädeln:   Distanzbüchse 1  (BT84317)   Zahnrad 2  (BT84347)   Distanzbüchse 2  (BT84318)   Zahnrad 2  (BT84347)   Distanzbüchse 2  (BT84318)   Zahnrad 1  (BT84346)   Abstimmdistanz  (BT84372)    TDP046.doc  Rev. 24.06.2014  Seite 8 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 9  Deckel‐Turbinenwelle (BT84371) mit Rillenkugellager (ZK94372) festschrauben         (3x ZK93188)                       Turbinenwelle und Zahnrad 1 so drehen, damit die Bohrungen deckungsgleich sind.  Spannhülse (ZK93196) mit Durchschlag 4mm einschlagen, tiefer als der Zahnfuß ist.  Spannhülse       Loctite blau auf Gewinde an Turbinenwelle auftragen      TDP046.doc  Rev. 24.06.2014  Seite 9 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 10    Spannmutter (BT84370) aufdrehen, Turbinenrad mit linker Hand festhalten und  Spannmutter mit 9‐10Nm festziehen      Zu geringes Anzugsmoment ergibt Leckage an der Turbinenwelle,   dadurch wird das Rillenkugellager zerstört.     Turbinendeckel festschrauben         Räder, Getriebedeckel und RollcarT Haube montieren  TDP046.doc  Rev. 24.06.2014  Seite 10 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 11 ‐  1 Stück  Buchse‐Labyrinth   BT84388  ‐  1 Stück  Spannhülse        ZK93196  ‐  1 Stück  Spannmutter      BT84370     Erforderliche Sonderwerkzeuge:  ‐  Durchschlag 1     BT84431  ‐  Durchschlag 2    BT84432  ‐  Durchschlag 3     BT84433  ‐  Innenauszieher   ZB98227    TDP046.doc  Rev. 24.06.2014  Seite 11 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 12   B. Überprüfung von Zugseil und Seiltrommel    1. Überprüfung vom Zugseil    Das Zugseil sollte monatlich überprüft werden, ob Beschädigungen sichtbar sind.  Bei Seil spliss sollte die Seiltrommel getauscht werden.  Beschädigung des Seiles wird vor allem dadurch verursacht, dass das Seil beim Aufwickeln von  der Seiltrommel springt. Häufige Ursache hierfür ist eine nicht ausreichende Vorspannung des  Zugseiles vor der Inbetriebnahme.      2. Austausch der Seiltrommel    Muttern von Abscherschraube BT84336 lösen und Abscherschraube durch Welle  hindurchschlagen.   Mitnehmer BB84341 von Welle abziehen         Seil abschneiden, damit Anschlagstück (BT84416 und ZK84424) vom Seil abgezogen  werden kann    TDP046.doc  Rev. 24.06.2014  Seite 12 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 13      Mitnehmerarm montieren. Es sollte eine neue Abscherschraube BT84336 verwendet  werden.   Anschlagstück einstellen und Gerät wieder in Betrieb nehmen.    Erforderliche Ersatzteile:  1 Stück  Seiltrommel mit Seil       BB84429  1 Stück  Abscherschraube          BT84336  1 Stück  110m Seil              ZK94226        TDP046.doc  Rev. 24.06.2014  Seite 13 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 14   C. Überprüfen vom Ventil    1. Abschaltventil auf Dichtheit und Verschmutzung prüfen  Nach jedem Beregnungsvorgang kann einfach überprüft werden, ob das Ventil dicht ist.  Besonders bei verunreinigtem Wasser kann es vorkommen, dass das Ventil nicht ganz schließt  oder öffnet. Ebenso können z.B. kleine Steine und Grass das Ventil zugesetzt haben, die Folge  wäre ein Druckverlust am Regner.              2. Reinigung und Austausch vom Ventil     Ventilgehäuse mit Imbusschlüssel SW5 abmontieren          TDP046.doc  Rev. 24.06.2014  Seite 14 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 15    Ventil‐Baugruppe reinigen und auf Beschädigungen überprüfen  Messingscheibe  Ventileinsatz  Steuereinheit Ventilgehäuse                 Beim Zusammenbau des Ventils ist darauf zu achten, dass der Ventileinsatz mit den  Noppen nach unten montiert wird  Noppen        TDP046.doc  Rev. 24.06.2014  Seite 15 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
  • Seite 16 1 Stück  Ventileinsatz            BB84410  1 Stück  Ventil‐Druckfeder        ZK91560  1 Stück  Kugel                 ZK94281  1 Stück  Dichtring              ZK94487      Wir behalten uns Änderungen nach dem Stand der Technik auch ohne besondere Ankündigung vor. TDP046.doc  Rev. 24.06.2014  Seite 16 / 16    Perrot REGNERBAU CALW GmbH     Industriestraße 19‐29  /  D‐75382 Althengstett / Germany                                                                   Telefon : 0049‐7051‐162‐0 / Fax : 0049‐7051‐162–133                                                                    E‐mail :perrot@perrot.de / E‐mail Konstruktion : technik@perrot.de ...
