c) Réglage de l'angle du secteur d'arrosage
Réglage pour n'importe quelle valeur d'angle en écartant (ne pas presser) les branches du ressort d'arrêt
supérieur ou inférieur.
6. Entretien
6.1 G raissage
Points de graissage
brass moteur
Graisseur du
roulement de base
Les points de graissage du bras moteur doivent être légèrement mais régulièrement graissés, suivant la
fréquence d'utilisation.
6.2 M ise en place du guide d'ancrage et du ressort de torsion
a)

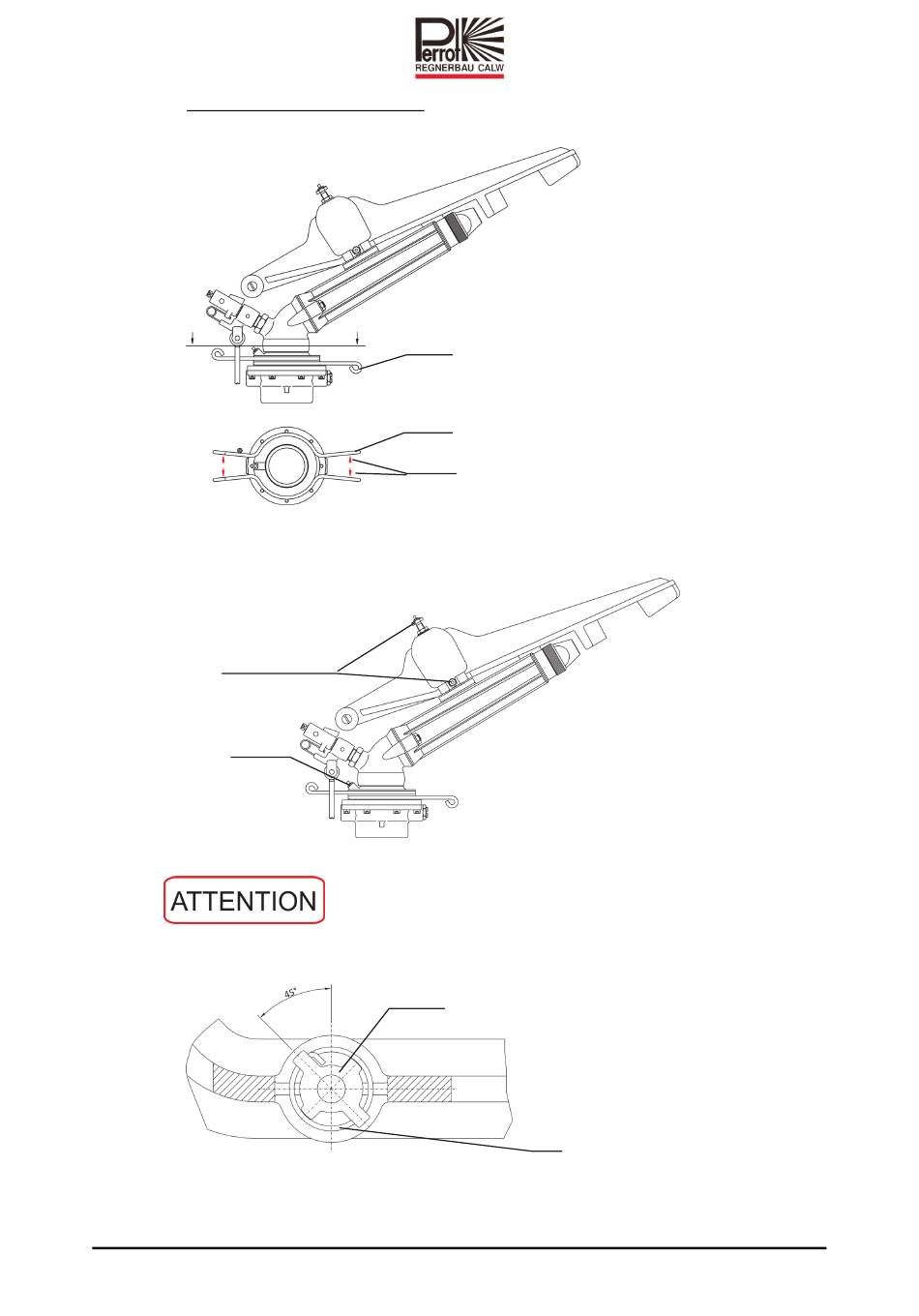

Positionner le guide d'ancrage et le ressort de torsion selon le croquis, avec un angle de 45 degrés.
