10 Störungsbehebung
4
2
1

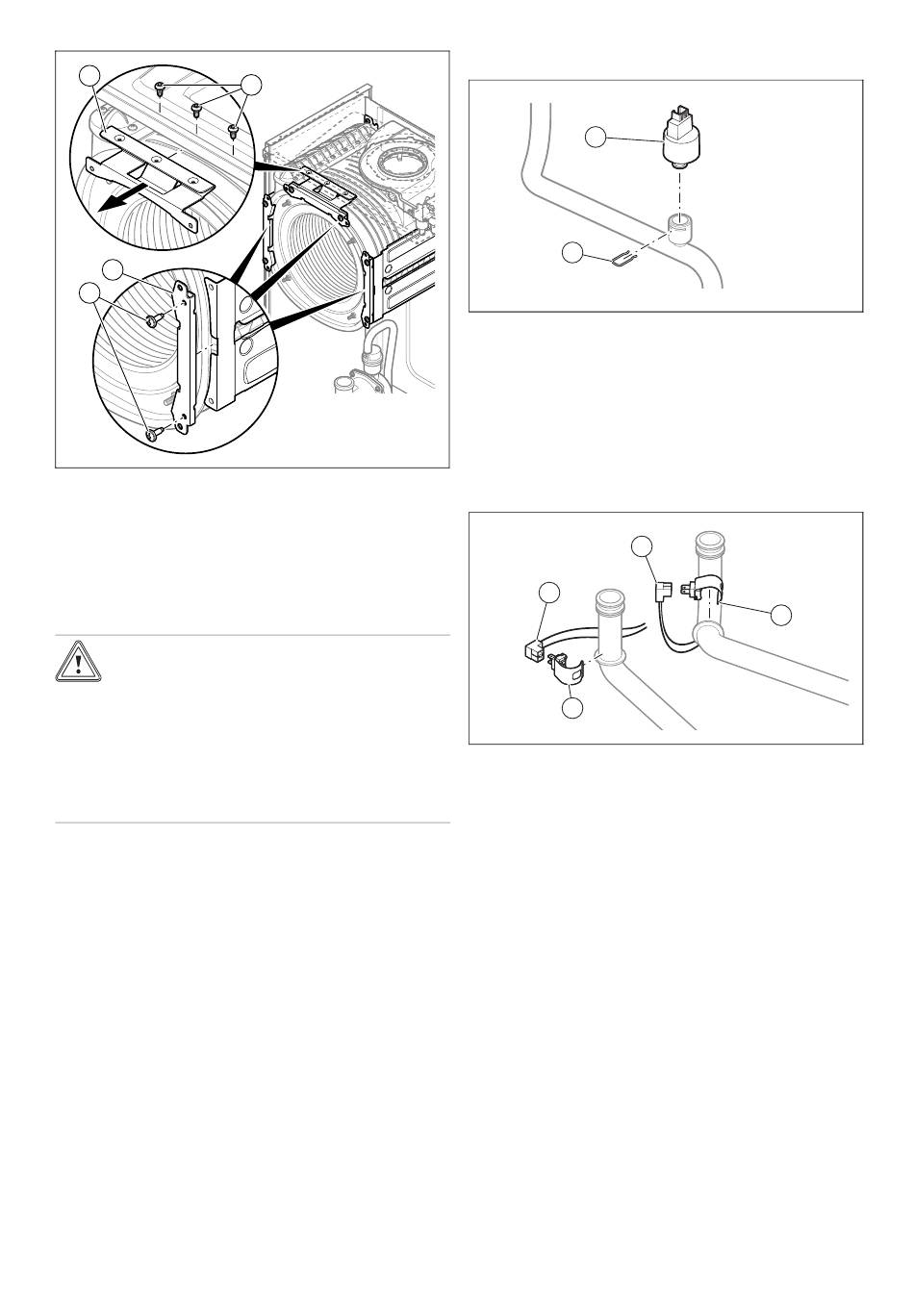

8. Entfernen Sie die Schrauben (1) und (3).
9. Entfernen Sie die Halter des Wärmetauschers (2) und
(4).
10. Ziehen Sie den Wärmetauscher nach unten und nach
rechts und nehmen Sie ihn aus dem Produkt heraus.
11. Montieren Sie den neuen Wärmetauscher in umgekehr-
ter Reihenfolge.
Vorsicht!
Vergiftungsgefahr durch austretende Ab-
gase!
Fette auf Mineralölbasis können die Dichtun-
gen beschädigen.
▶
Verwenden Sie zur Montageerleichterung
anstatt von Fetten ausschließlich Wasser
oder handelsübliche Schmierseife.
12. Erneuern Sie die Dichtungen.
13. Stecken Sie das Vor- und Rücklaufrohr bis zum An-
schlag in den Wärmetauscher.
14. Vergewissern Sie sich, dass die Klammern am Vorlauf-
und am Rücklaufanschluss korrekt angebracht sind.
15. Bauen Sie das Thermo-Kompaktmodul ein.
(→ Seite 34)
16. Befüllen und entlüften Sie das Produkt und, falls erfor-
derlich, die Heizungsanlage.
30
3

10.9.6 Drucksensor austauschen

2
1
1. Ziehen Sie den Stecker des Drucksensors ab.
2. Entfernen Sie den Befestigungsclip (1).
3. Entfernen Sie den defekten Drucksensor (2).
4. Tauschen Sie den Drucksensor aus.
5. Befüllen und entlüften Sie das Produkt und, falls erfor-
derlich, die Heizungsanlage.
10.9.7 Heizungsvor- und -rücklauftemperaturfühler
austauschen
2
1
4
1. Rasten Sie den Heizungsvor- (4) bzw. -rücklauftempe-
raturfühler (3) aus.
2. Ziehen Sie den Heizungsvor- (1) bzw. -rücklaufstecker
(2) ab.
3. Bauen Sie den neuen Temperaturfühler ein.
4. Beachten Sie beim Wiedereinbau die Farbe der Adern.
–
Blaue Ader: Heizungsrücklauf
–
Rote Ader: Heizungsvorlauf
Installations- und Wartungsanleitung ecoTEC plus 0020261454_02
