5 Installation
5.1.4

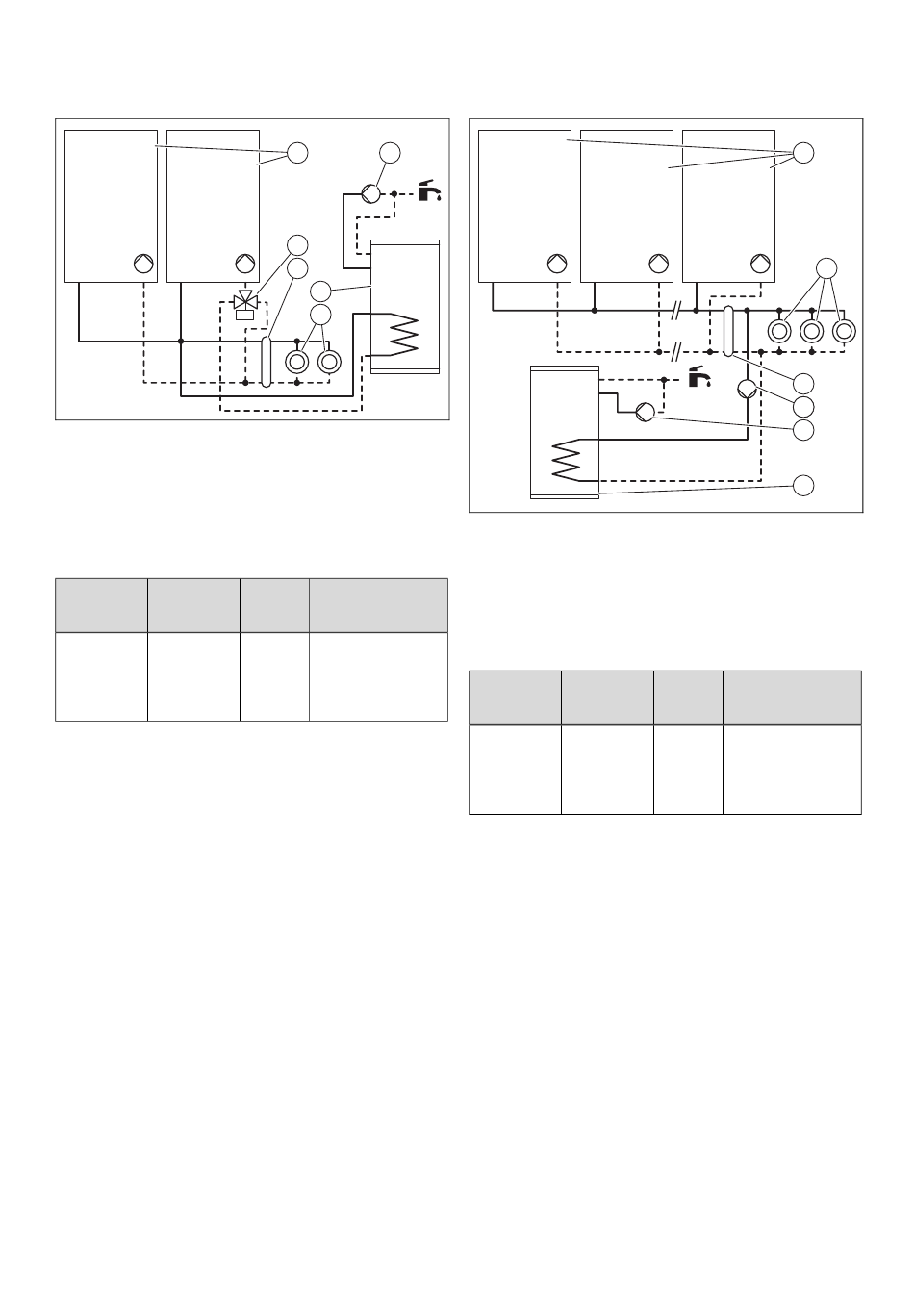

Systemschema Typ 4: Kaskade mit 2
Heizgeräten + am Heizgerät
angeschlossenem Speicher
1
Wandheizgerät mit
interner Pumpe
2
Vorrangumschaltventil
3
Hydraulische Weiche
oder Plattenwärmetau-
scher
Das Produkt kann ein Kaskadensystem steuern.
Nummer
Regelung
des Sche-
mas
0020259032
Systemregler
VRC 700
Multifunk-
tionsmodul
VR 70
Die interne Pumpe ist werksseitig eingestellt.
▶
Achten Sie auf eine ausreichende Dimensionierung der
Anschlüsse und des Warmwasserspeichers. (→ Seite 13)
▶
Schließen Sie die Warmwasser-Zirkulationspumpe am
Stecker X16 der Hauptleiterplatte an.
▶
Schließen Sie das externe Vorrangumschaltventil am
Stecker X13 der Hauptleiterplatte an.
▶
Schließen Sie den Temperaturfühler der hydraulischen
Weiche am Stecker X41 der Hauptleiterplatte an. Beach-
ten Sie die Anleitung der hydraulischen Weiche.
▶
Um die Nacherwärmung des Speichers zu steuern,
schließen Sie einen Temperaturfühler VR 10 oder
einen Thermostaten an dem mit der Hauptleiterplatte
verbundenen Stecker an.
Verbindungsschaltplan (→ Seite 46)
▶
Stellen Sie den Diagnosecode D.026 auf 1.
Diagnosecodes – Übersicht (→ Seite 38)
12
1
6
2
3
4
5
4
Warmwasserspeicher
5
Heizkreise
6
Externe Warmwasser-
Zirkulationspumpe
Anzahl
Verdrahtung vor-
Kreise
nehmen
2
Benachrichtigen Sie
den Kundendienst.
5.1.5
Systemschema Typ 5: Kaskade
mit 2 bis 7 Heizgeräten + am Heizkreis
angeschlossenem Speicher
1
Wandheizgerät mit
interner Pumpe
2
Heizkreise
3
Hydraulische Weiche
oder Plattenwärmetau-
scher
Das Produkt kann ein Kaskadensystem steuern.
Nummer
Regelung
des Sche-
mas
0020259033
Systemregler
VRC 700
Multifunk-
tionsmodul
VR 71
Die interne Pumpe ist werksseitig eingestellt.
▶
Achten Sie auf eine ausreichende Dimensionierung der
Anschlüsse und des Warmwasserspeichers. (→ Seite 13)
▶
Wählen Sie hinter der hydraulischen Weiche eine zum
Warmwasserspeicher passende Warmwasserpumpe.
▶
Schließen Sie die Pumpe des entkoppelten Warmwas-
serkreises am Stecker X13 der Hauptleiterplatte an.
▶
Schließen Sie den Temperaturfühler der hydraulischen
Weiche am Stecker X41 der Hauptleiterplatte an. Beach-
ten Sie die Anleitung der hydraulischen Weiche.
▶
Um die Nacherwärmung des Speichers zu steuern,
schließen Sie einen Temperaturfühler VR 10 oder
einen Thermostaten an dem mit der Hauptleiterplatte
verbundenen Stecker an.
Verbindungsschaltplan (→ Seite 46)
▶
Stellen Sie den Diagnosecode D.026 auf 1.
Installations- und Wartungsanleitung ecoTEC plus 0020261454_02
1
2
3
6 4
5
6
4
Externe Pumpe des
entkoppelten Warmwas-
serkreises
5
Externe Warmwasser-
Zirkulationspumpe
6
Warmwasserspeicher
Anzahl
Verdrahtung vor-
Kreise
nehmen
>3
Benachrichtigen Sie
den Kundendienst.
