Vaillant ecoTEC plus VC 506/5-5 Installations- Und Wartungsanleitung Seite 11

Nummer Regelung
des Sche-
mas
0020253238 Systemregler
VRC 700
0020253239 Systemregler
VRC 700
Multifunk-
tionsmodul
VR 70
0020259027 Systemregler
VRC 700
Multifunk-
tionsmodul
VR 71
Die interne Pumpe ist werksseitig eingestellt.
▶
Achten Sie auf eine ausreichende Dimensionierung der
Anschlüsse und des Warmwasserspeichers. (→ Seite 13)
▶
Wählen Sie hinter der hydraulischen Weiche eine zur
Anlage passende Heizungspumpe.
▶
Schließen Sie die externe Pumpe des entkoppelten Heiz-
kreises am Stecker X16 der Hauptleiterplatte an.
▶
Schließen Sie das externe Vorrangumschaltventil am
Stecker X13 der Hauptleiterplatte an.
▶
Schließen Sie den Temperaturfühler der hydraulischen
Weiche am Stecker X41 der Hauptleiterplatte an. Beach-
ten Sie die Anleitung der hydraulischen Weiche.
▶
Um die Nacherwärmung des Speichers zu steuern,
schließen Sie einen Temperaturfühler VR 10 oder
einen Thermostaten an dem mit der Hauptleiterplatte
verbundenen Stecker an.
Verbindungsschaltplan (→ Seite 46)
▶
Stellen Sie den Diagnosecode D.026 auf 2.
Diagnosecodes – Übersicht (→ Seite 38)

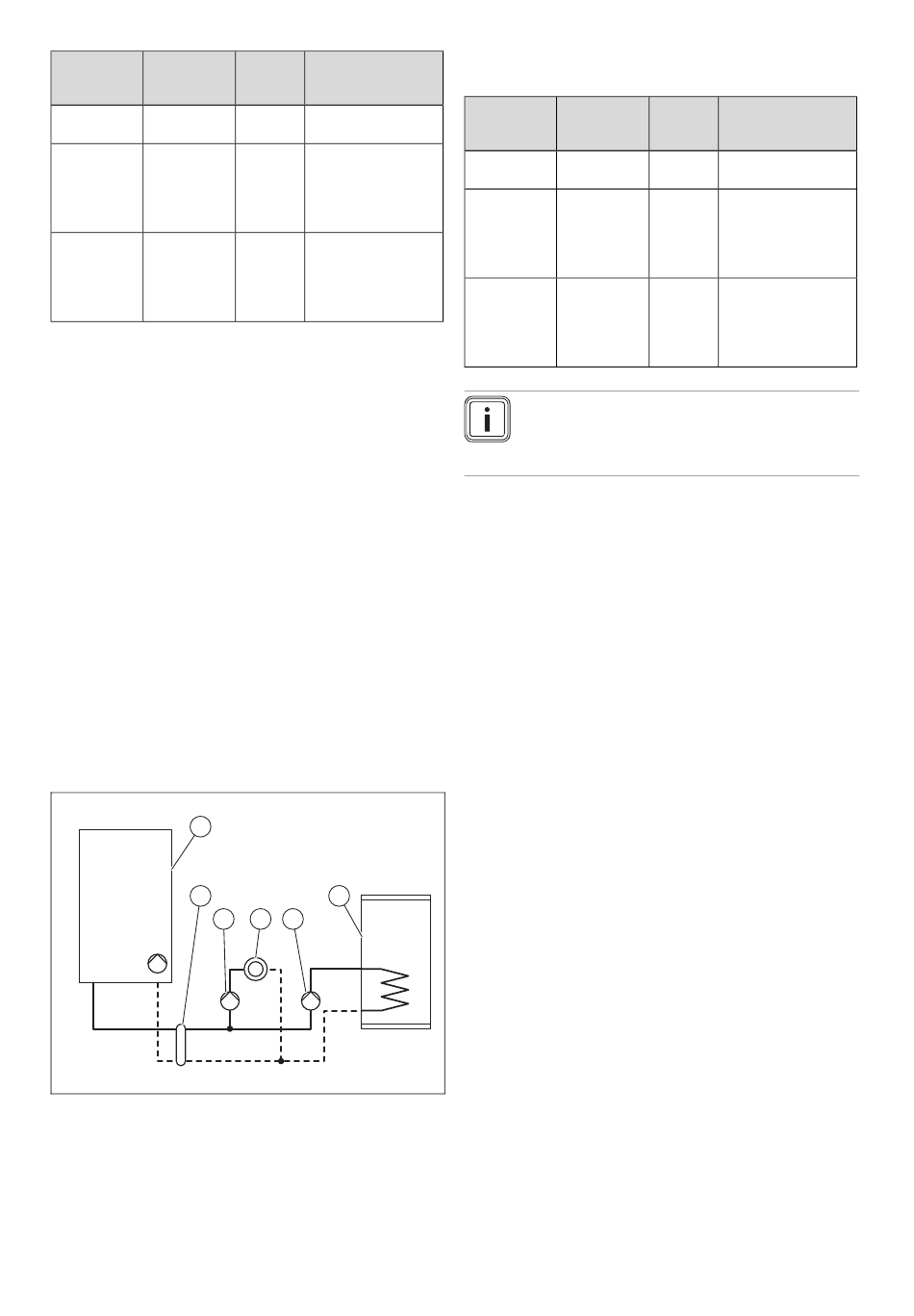

5.1.3 Systemschema Typ 3:
entkoppelter Heizkreis + 1 entkoppelter
Warmwasserspeicher
1
2
3
1 Wandheizgerät mit
interner Pumpe
2 Hydraulische Weiche
oder Plattenwärmetau-
scher
3 Externe Pumpe des ent-
koppelten Heizkreises
0020261454_02 ecoTEC plus Installations- und Wartungsanleitung
Anzahl Verdrahtung vor-
Kreise nehmen
1 Benachrichtigen Sie
den Kundendienst.
2 Benachrichtigen Sie
den Kundendienst.
>3 Benachrichtigen Sie
den Kundendienst.
6
4 5
4 Heizkreis
5 Externe Pumpe des
entkoppelten Warmwas-
serkreises
6 Warmwasserspeicher
Das Produkt kann einen entkoppelten Heizkreis und einen
entkoppelten Warmwasserspeicher steuern.
Nummer Regelung
des Sche-
mas
0020259029 Systemregler
VRC 700
0020259030 Systemregler
VRC 700
Multifunk-
tionsmodul
VR 70
0020259031 Systemregler
VRC 700
Multifunk-
tionsmodul
VR 71
Hinweis
Das im Anhang abgebildete Beispiel eines Anla-
genschemas ersetzt keine korrekte fachgemäße
Planung des Systems. (→ Seite 48)
Die interne Pumpe ist werksseitig eingestellt.
▶
Achten Sie auf eine ausreichende Dimensionierung der
Anschlüsse und des Warmwasserspeichers. (→ Seite 13)
▶
Wählen Sie hinter der hydraulischen Weiche eine zur
Anlage passende Heizungspumpe.
▶
Wählen Sie hinter der hydraulischen Weiche eine zum
Warmwasserspeicher passende Warmwasserpumpe.
▶
Schließen Sie die externe Pumpe des entkoppelten Heiz-
kreises am Stecker X16 der Hauptleiterplatte an.
▶
Schließen Sie die Pumpe des entkoppelten Warmwas-
serkreises am Stecker X13 der Hauptleiterplatte an.
▶
Schließen Sie den Temperaturfühler der hydraulischen
Weiche am Stecker X41 der Hauptleiterplatte an. Beach-
ten Sie die Anleitung der hydraulischen Weiche.
▶
Um die Nacherwärmung des Speichers zu steuern,
schließen Sie einen Temperaturfühler VR 10 oder
einen Thermostaten an dem mit der Hauptleiterplatte
verbundenen Stecker an.
Verbindungsschaltplan (→ Seite 46)
▶
Stellen Sie den Diagnosecode D.026 auf 2.
Diagnosecodes – Übersicht (→ Seite 38)
Installation 5
Anzahl Verdrahtung vor-
Kreise nehmen
1 Benachrichtigen Sie
den Kundendienst.
2 Siehe Anhang.
>3 Benachrichtigen Sie
den Kundendienst.
11
