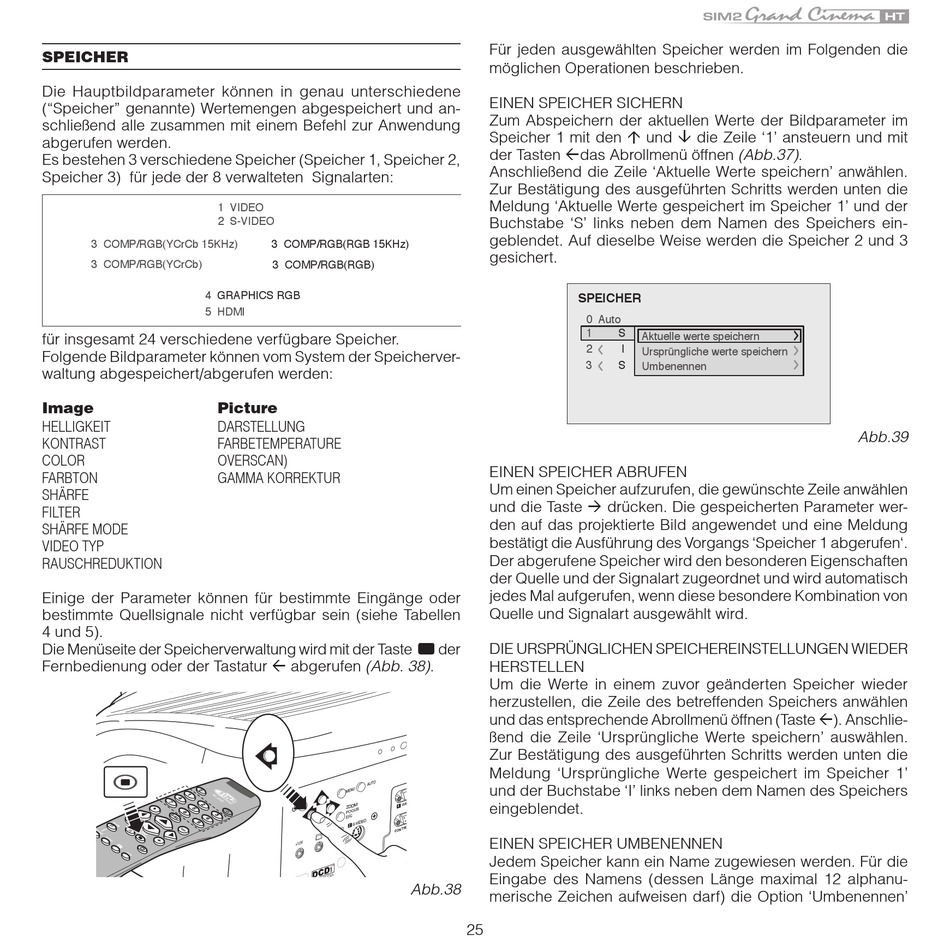

SPEICHER
Die Hauptbildparameter können in genau unterschiedene
("Speicher" genannte) Wertemengen abgespeichert und an-
schließend alle zusammen mit einem Befehl zur Anwendung
abgerufen werden.
Es bestehen 3 verschiedene Speicher (Speicher 1, Speicher 2,
Speicher 3) für jede der 8 verwalteten Signalarten:
1 VIDEO
2 S-VIDEO
3 COMP/RGB(YCrCb 15KHz)
3 COMP/RGB(YCrCb)
4
GRAPHICS RGB
5 HDMI
für insgesamt 24 verschiedene verfügbare Speicher.
Folgende Bildparameter können vom System der Speicherver-
waltung abgespeichert/abgerufen werden:
HELLIGKEIT
DARSTELLUNG
KONTRAST
FARBETEMPERATURE
COLOR
OVERSCAN)
FARBTON
GAMMA KORREKTUR
SHÄRFE
FILTER
SHÄRFE MODE
VIDEO TYP
RAUSCHREDUKTION
Einige der Parameter können für bestimmte Eingänge oder
bestimmte Quellsignale nicht verfügbar sein (siehe Tabellen
4 und 5).
Die Menüseite der Speicherverwaltung wird mit der Taste
Fernbedienung oder der Tastatur fl abgerufen (Abb. 38).
3 COMP/RGB(RGB 15KHz)
3 COMP/RGB(RGB)
der
Abb.38
Für jeden ausgewählten Speicher werden im Folgenden die
möglichen Operationen beschrieben.
EINEN SPEICHER SICHERN
Zum Abspeichern der aktuellen Werte der Bildparameter im
Speicher 1 mit den · und ‚ die Zeile '1' ansteuern und mit
der Tasten fldas Abrollmenü öffnen (Abb.37).
Anschließend die Zeile 'Aktuelle Werte speichern' anwählen.
Zur Bestätigung des ausgeführten Schritts werden unten die
Meldung 'Aktuelle Werte gespeichert im Speicher 1' und der
Buchstabe 'S' links neben dem Namen des Speichers ein-
geblendet. Auf dieselbe Weise werden die Speicher 2 und 3
gesichert.
SPEICHER
0 Auto
1
S
Aktuelle werte speichern
2
I
Ursprüngliche werte speichern
3
S MEMORIA 1
Umbenennen
EINEN SPEICHER ABRUFEN
Um einen Speicher aufzurufen, die gewünschte Zeile anwählen
und die Taste ‡ drücken. Die gespeicherten Parameter wer-
den auf das projektierte Bild angewendet und eine Meldung
bestätigt die Ausführung des Vorgangs 'Speicher 1 abgerufen'.
Der abgerufene Speicher wird den besonderen Eigenschaften
der Quelle und der Signalart zugeordnet und wird automatisch
jedes Mal aufgerufen, wenn diese besondere Kombination von
Quelle und Signalart ausgewählt wird.
DIE URSPRÜNGLICHEN SPEICHEREINSTELLUNGEN WIEDER
HERSTELLEN
Um die Werte in einem zuvor geänderten Speicher wieder
herzustellen, die Zeile des betreffenden Speichers anwählen
und das entsprechende Abrollmenü öffnen (Taste fl). Anschlie-
ßend die Zeile 'Ursprüngliche Werte speichern' auswählen.
Zur Bestätigung des ausgeführten Schritts werden unten die
Meldung 'Ursprüngliche Werte gespeichert im Speicher 1'
und der Buchstabe 'I' links neben dem Namen des Speichers
eingeblendet.
EINEN SPEICHER UMBENENNEN
Jedem Speicher kann ein Name zugewiesen werden. Für die
Eingabe des Namens (dessen Länge maximal 12 alphanu-
merische Zeichen aufweisen darf) die Option 'Umbenennen'
25
Abb.39
