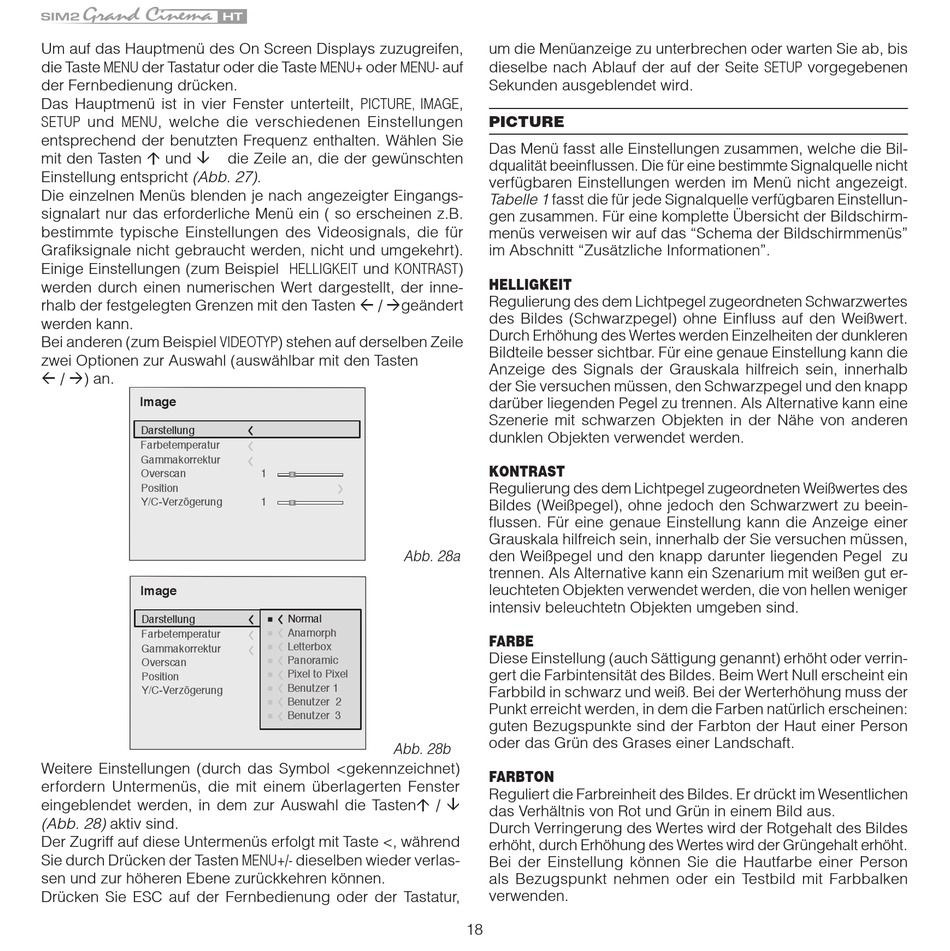

Um auf das Hauptmenü des On Screen Displays zuzugreifen,
die Taste MENU der Tastatur oder die Taste MENU+ oder MENU- auf
der Fernbedienung drücken.
Das Hauptmenü ist in vier Fenster unterteilt, PICTURE, IMAGE,
SETUP und MENU, welche die verschiedenen Einstellungen
entsprechend der benutzten Frequenz enthalten. Wählen Sie
mit den Tasten · und ‚
Einstellung entspricht (Abb. 27).
Die einzelnen Menüs blenden je nach angezeigter Eingangs-
signalart nur das erforderliche Menü ein ( so erscheinen z.B.
bestimmte typische Einstellungen des Videosignals, die für
Grafiksignale nicht gebraucht werden, nicht und umgekehrt).
Einige Einstellungen (zum Beispiel HELLIGKEIT und KONTRAST)
werden durch einen numerischen Wert dargestellt, der inne-
rhalb der festgelegten Grenzen mit den Tasten fl / ‡geändert
werden kann.
Bei anderen (zum Beispiel VIDEOTYP) stehen auf derselben Zeile
zwei Optionen zur Auswahl (auswählbar mit den Tasten
fl / ‡) an.
Darstellung
Farbetemperatur
Gammakorrektur
Overscan
Position
Y/C-Verzögerung
Darstellung
Farbetemperatur
Gammakorrektur
Overscan
Position
Y/C-Verzögerung
Weitere Einstellungen (durch das Symbol <gekennzeichnet)
erfordern Untermenüs, die mit einem überlagerten Fenster
eingeblendet werden, in dem zur Auswahl die Tasten· / ‚
(Abb. 28) aktiv sind.
Der Zugriff auf diese Untermenüs erfolgt mit Taste <, während
Sie durch Drücken der Tasten MENU+/- dieselben wieder verlas-
sen und zur höheren Ebene zurückkehren können.
Drücken Sie ESC auf der Fernbedienung oder der Tastatur,
die Zeile an, die der gewünschten
1
1
Abb. 28a
Normal
Anamorph
Letterbox
Panoramic
Pixel to Pixel
1
Benutzer 1
Benutzer 2
Benutzer 3
Abb. 28b
um die Menüanzeige zu unterbrechen oder warten Sie ab, bis
dieselbe nach Ablauf der auf der Seite SETUP vorgegebenen
Sekunden ausgeblendet wird.
Das Menü fasst alle Einstellungen zusammen, welche die Bil-
dqualität beeinflussen. Die für eine bestimmte Signalquelle nicht
verfügbaren Einstellungen werden im Menü nicht angezeigt.
Tabelle 1 fasst die für jede Signalquelle verfügbaren Einstellun-
gen zusammen. Für eine komplette Übersicht der Bildschirm-
menüs verweisen wir auf das "Schema der Bildschirmmenüs"
im Abschnitt "Zusätzliche Informationen".
HELLIGKEIT
Regulierung des dem Lichtpegel zugeordneten Schwarzwertes
des Bildes (Schwarzpegel) ohne Einfluss auf den Weißwert.
Durch Erhöhung des Wertes werden Einzelheiten der dunkleren
Bildteile besser sichtbar. Für eine genaue Einstellung kann die
Anzeige des Signals der Grauskala hilfreich sein, innerhalb
der Sie versuchen müssen, den Schwarzpegel und den knapp
darüber liegenden Pegel zu trennen. Als Alternative kann eine
Szenerie mit schwarzen Objekten in der Nähe von anderen
dunklen Objekten verwendet werden.
KONTRAST
Regulierung des dem Lichtpegel zugeordneten Weißwertes des
Bildes (Weißpegel), ohne jedoch den Schwarzwert zu beein-
flussen. Für eine genaue Einstellung kann die Anzeige einer
Grauskala hilfreich sein, innerhalb der Sie versuchen müssen,
den Weißpegel und den knapp darunter liegenden Pegel zu
trennen. Als Alternative kann ein Szenarium mit weißen gut er-
leuchteten Objekten verwendet werden, die von hellen weniger
intensiv beleuchtetn Objekten umgeben sind.
FARBE
Diese Einstellung (auch Sättigung genannt) erhöht oder verrin-
gert die Farbintensität des Bildes. Beim Wert Null erscheint ein
Farbbild in schwarz und weiß. Bei der Werterhöhung muss der
Punkt erreicht werden, in dem die Farben natürlich erscheinen:
guten Bezugspunkte sind der Farbton der Haut einer Person
oder das Grün des Grases einer Landschaft.
FARBTON
Reguliert die Farbreinheit des Bildes. Er drückt im Wesentlichen
das Verhältnis von Rot und Grün in einem Bild aus.
Durch Verringerung des Wertes wird der Rotgehalt des Bildes
erhöht, durch Erhöhung des Wertes wird der Grüngehalt erhöht.
Bei der Einstellung können Sie die Hautfarbe einer Person
als Bezugspunkt nehmen oder ein Testbild mit Farbbalken
verwenden.
18
