aero-naut TRIPLE SPEED Bauanleitung Seite 8

Werbung

Abschnitt II - Rumpf Seglerversion
Für den Aufbau des Seglerrumpfes folgen Sie bitte den
Bauschritten aus dem Abschnitt I. Hier werden nur die
davon abweichenden einzelnen Bauteile erläutert.
2 S

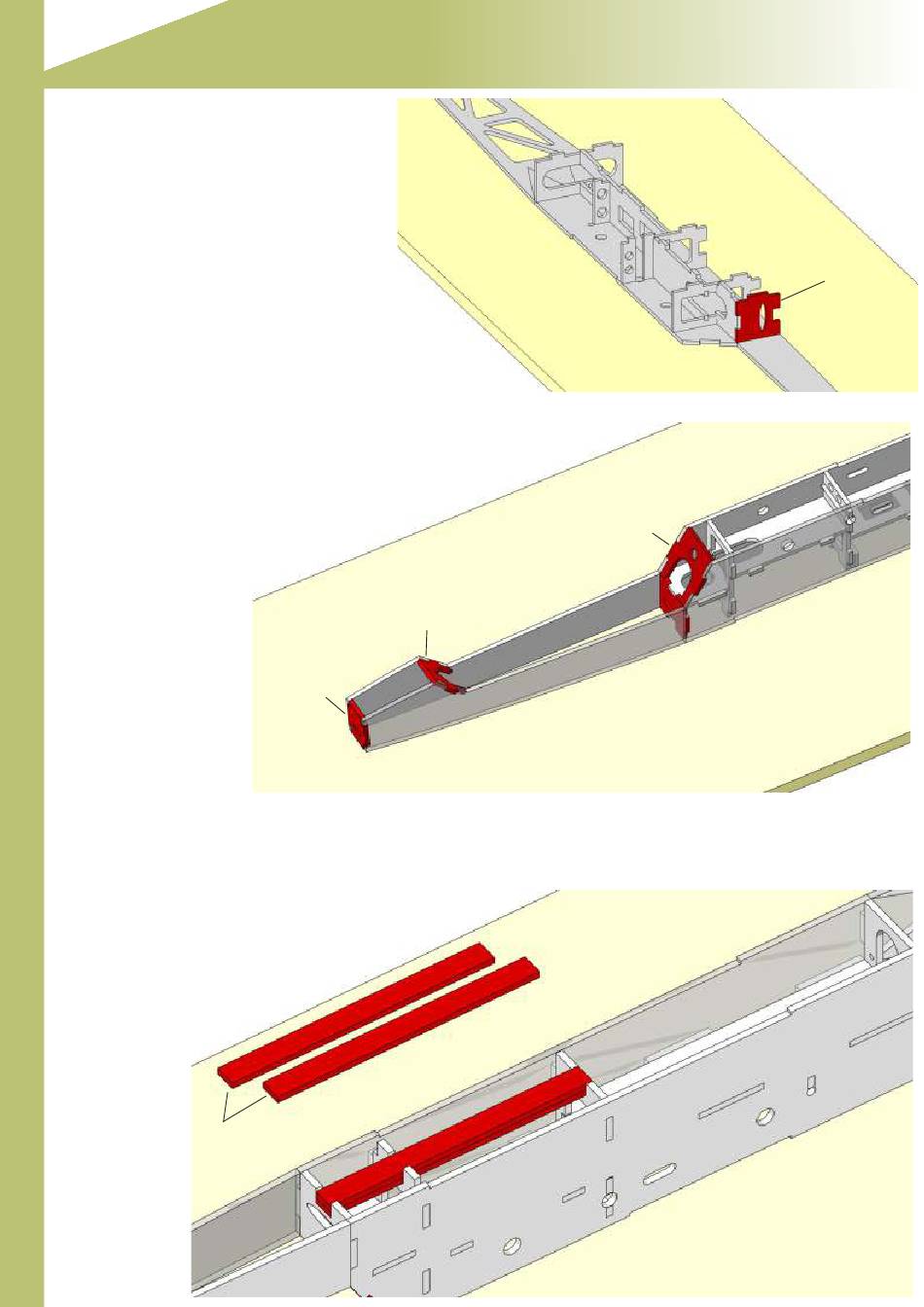

Die horizontalen Rumpfspanten R-03.1 bis R-03.3
mit Spant R-04 S sowie den Spanten R-05 bis R-
09 zunächst „trocken" in das Seitenteil stecken
und Position und Ausrichtung der Spanten
überprüfen. Wenn alles passt, die Bauteile
miteinander und mit der Rumpfseite verkleben.
4 S
Richten Sie den Rumpf auf und kleben Sie die
Spanten R-10, R-11 S und R-12 S ein. Achten Sie
beim Verkleben auf die Symmetrie der Rumpfnase.
6 S
Drehen Sie den Rumpf auf den Rücken und fixieren Sie ihn auf dem Baubrett.
Kleben Sie die Grundplatte R-14 S für den Hochstarthaken in die Spanten R-04 S,
R-05 und R-06 ein. Die Grundplatte besteht aus zwei Sperrholzstreifen, die flächig
miteinander verklebt werden.
8
R-12 S
R-14 S
R-11 S
R-10
R-04 S
