Abschnitt III - V-Leitwerk
18

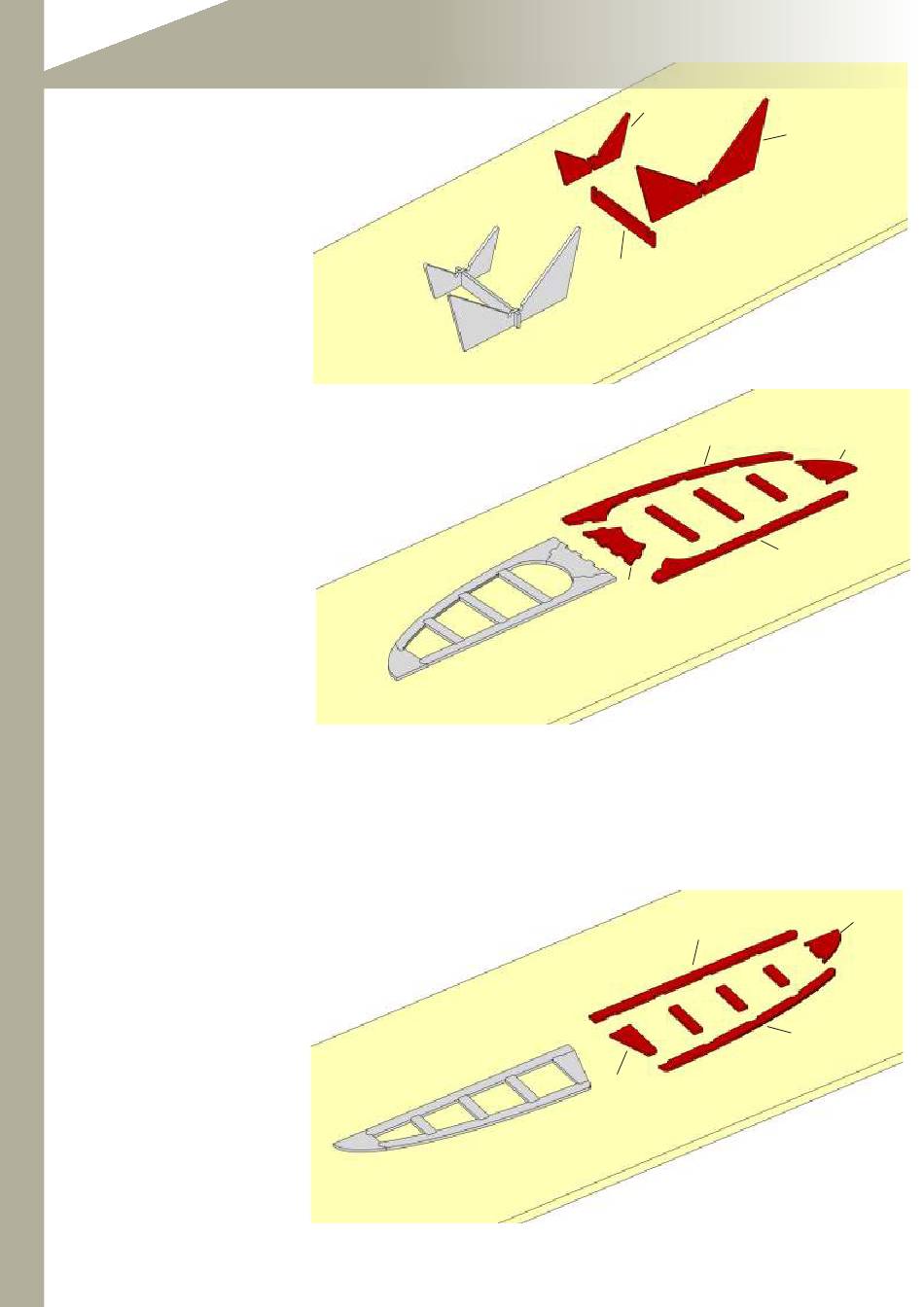

Bauen Sie zunächst die Helling aus Pappelsperrholz auf und
verkleben Sie L-01 und L-02 mit dem Steg L-03. Stellen Sie
die Helling auf eine ebene Fläche, bis der Klebstoff
getrocknet ist.
19
Zum Aufbau der Dämpfungsflächen das Fußstück L-04 mit Stecknadeln
auf dem Baubrett fixieren und die Endleiste L-05 rechtwinklig mit L-04
verkleben.
Die Streben L-07 bis L-09 werden gemeinsam mit Nasenleiste L-06 und
Randbogen L-10 eingeklebt und mit Nadeln fixiert.
Tipp: Wenn Sie die Bauteile nicht mit Stecknadeln „löchern"
wollen, können Sie die Bauteile auch mit Holzresten
fixieren, die mit Stecknadeln an den Bauteilkanten
positioniert werden.
20
Die Ruderflächen werden analog aufgebaut. Das Fußstück L-11 auf dem
Baubrett fixieren und die Nasenleiste L-12 rechtwinklig mit L-11
verkleben.
Die Streben L-14 bis L-16 werden gemeinsam mit Endleiste L-13 und
Randbogen L-17 eingeklebt und mit Nadeln fixiert.
Ist der Klebstoff getrocknet, werden die Leitwerksbauteile flächig
verschliffen und die Außenkanten gerundet. Die Vorderkanten der
Ruderflächen werden nach unten hin schräg geschliffen, um einen
Ruderausschlag zu ermöglichen.
Darauf achten, dass ein linkes und rechtes Bauteil
entsteht!
10
L-02
L-03
L-06
L-09
L-08
L-07
L-05
L-04
L-12
L-16
L-15
L-14
L-11
L-01
L-10
L-17
L-13
