TS-07
6
Jetzt werden die Abschlussrippen TS-26
und TS-27 des Querruders eingeklebt.
TS-27
TS-04
TS-03
TS-06
5

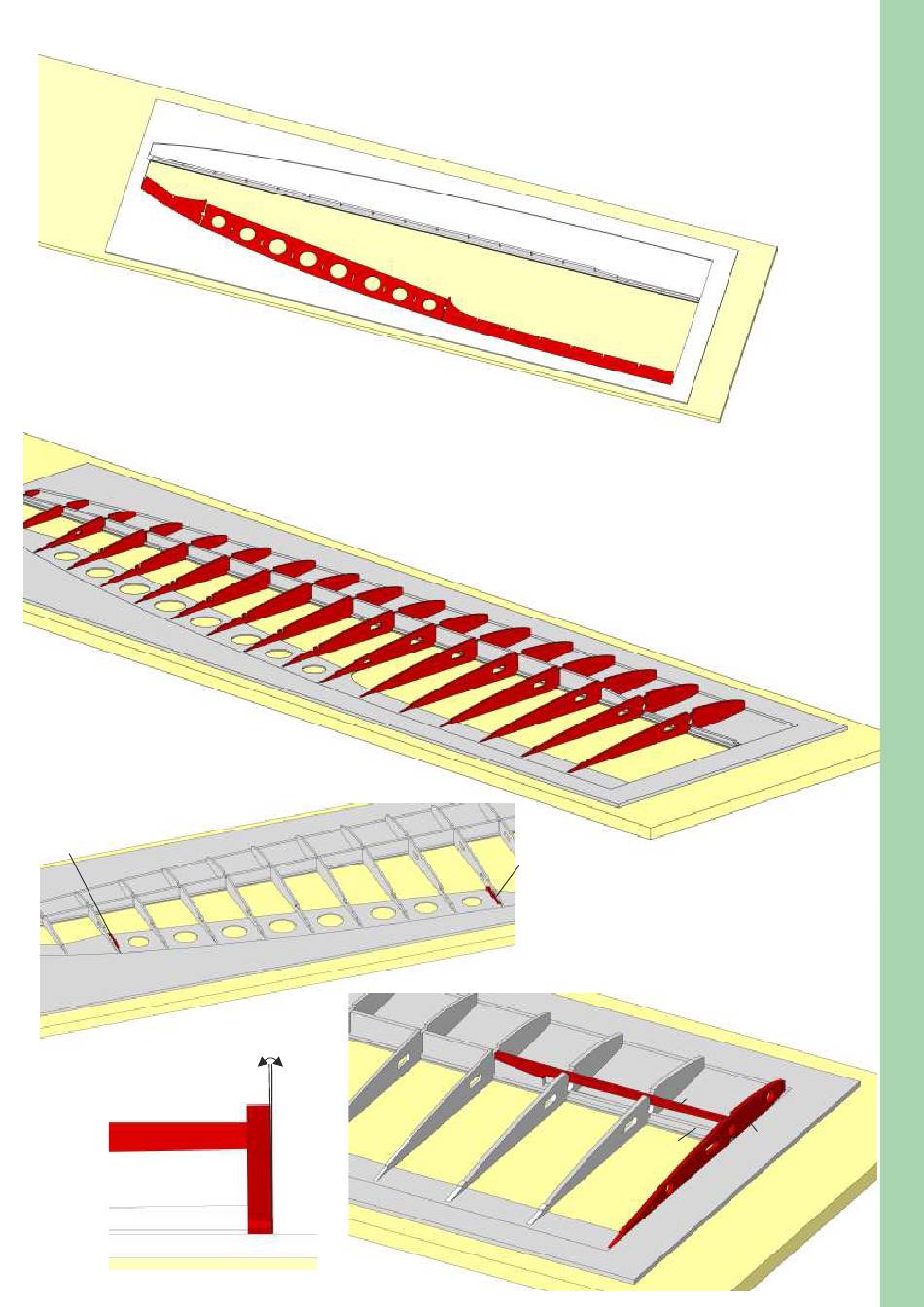

Setzen Sie die Tragflächenrippen TS-09 bis TS-25 in numerischer Reihenfolge von innen
nach außen ein. Die erste Rippe TS-08 wird erst später eingesetzt. Achten Sie auf die exakt
rechtwinklige Ausrichtung der Rippen zum Hauptholm. Verklebt werden die Rippen zu
diesem Zeitpunkt nur direkt am Holm, im Kammholm sowie auf der Querruder- und den
Endleistenbeplankungen. Der Bereich der Rippenunterseite bis nach vorne zur Nasenleiste
bleibt noch ohne Kleber.
TS-08
4
Legen Sie die zweiteilige Endleistenbeplankung TS-05 und TS-07
sowie die Querruderbeplankung TS-06 bereit und legen Sie diese
locker in die Helling am hinteren Rand ein.
TS-05
Hinweis: Die Rippe TS-08 wird erst später gemeinsam mit
Steckungsteil TS-04 eingeklebt. Durch TR-04 wird die
korrekte Neigung der Rippe entsprechendend der V-Form
der Tragfläche festgelegt.
TS-26
7
Kleben Sie nun das Steckungsteil TS-04 gemeinsam
mit Rippe TS-08 ein. Achten Sie darauf, dass die
Rippe der V-Form der Tragflächen entsprechend leicht
geneigt ist.
TS-04
TS-08
TS-03
