Abschnitt V - Tragfläche Triple R.E.S.
Achtung: Achten Sie beim Aufbau darauf, dass Sie eine linke und eine rechte Tragfläche bauen. In dieser Anleitung wird der besseren Übersicht
halber nur eine Seite der Tragfläche gezeigt. Der Aufbau der anderen Seite erfolgt spiegelbildlich zu den hier gezeigten Baustufen.
1

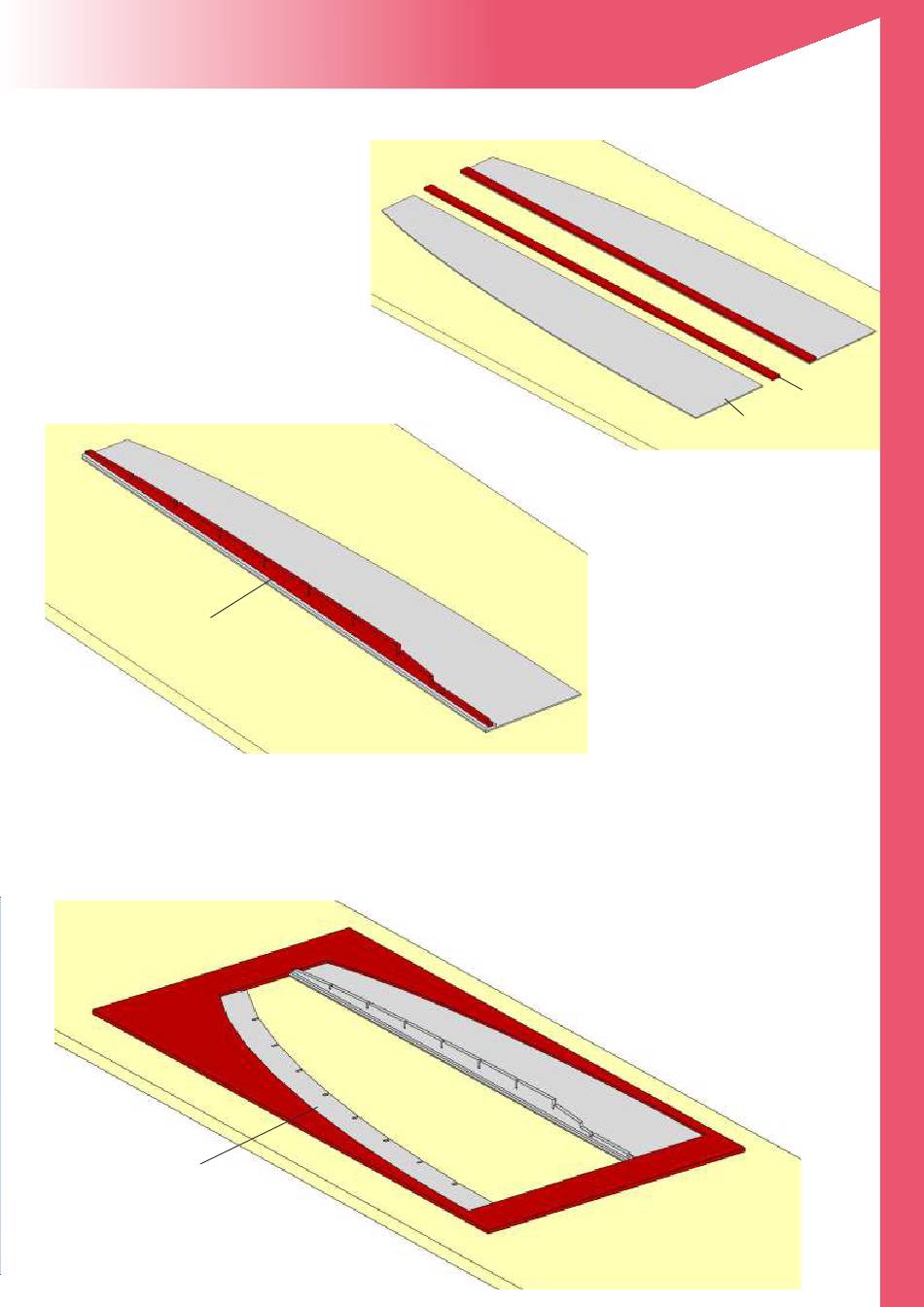

Decken Sie die Arbeitsfläche mit Frischhaltefolie ab.
Legen Sie die zwei Beplankungen plan auf das Baubrett
und fixieren Sie die Teile gegen Verrutschen.
Auf zwei der vier Beplankungen TR-01 wird jeweils ein
Hauptholm TR-02 (Kiefer 2 x 8 mm) aufgeklebt und
bündig mit der Beplankungskante abgeschnitten.
Achten Sie darauf, dass eine linke und eine rechte
Tragflächenhälfte gebaut wird.
TR-03
3
Die Tragfläche wird in den nächsten Schritten in einer Depron-Helling aufgebaut, um eine rechtwinklige
Anordnung der Teile sicherzustellen. Legen Sie die Depron-Helling flach auf das Baubrett und fixieren Sie sie mit
Klebeband. Legen Sie die Beplankung TR-01 und die Endleistenbeplankung TR-05 wie dargestellt in die Helling
ein.
TR-05
TR-01
2
Der Kammholm TS-03 wird exakt mittig
sowie links und rechts bündig auf Länge
auf den Holm geklebt. Das Steckungsteil
TS-04 folgt erst nach dem Einsetzen der
Rippen.
TR-02
