Abschnitt VI - Tragfläche Triple thermic
Achtung: Achten Sie beim Aufbau darauf, dass Sie eine linke und eine rechte Tragfläche bauen. In dieser Anleitung wird der bessern Übersicht
halber nur eine Seite der Tragfläche gezeigt. Der Aufbau der anderen Seite erfolgt spiegelbildlich zu den hier gezeigten Baustufen.

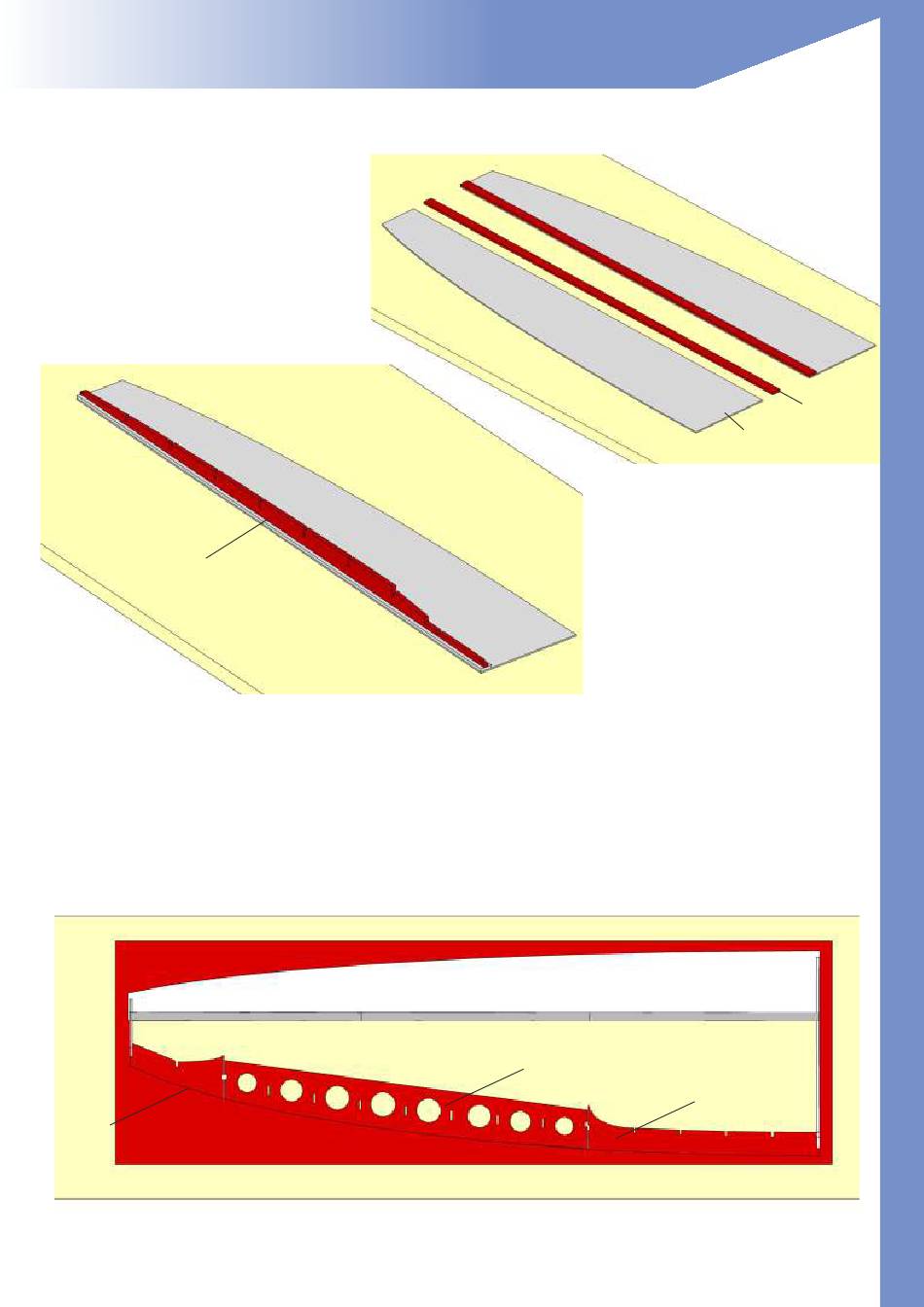

1
Decken Sie die Arbeitsfläche mit Frischhaltefolie ab.
Legen Sie die zwei Beplankungen plan auf das
Baubrett und fixieren Sie die Teile gegen Verrutschen.
Auf zwei der vier Beplankungen TT-01 wird jeweils ein
Hauptholm TT-02 (Kiefer 2 x 8 mm) aufgeklebt und
bündig mit der Beplankungskante abgeschnitten.
Achten Sie darauf, dass eine linke und eine rechte
Tragflächenhälfte gebaut wird.
TT-03
3
Die Tragfläche wird in den nächsten Schritten einer Depron-Helling aufgebaut, um eine rechtwinklige Anordnung der Teile sicherzustellen.
Legen Sie die Depron-Helling flach auf das Baubrett und fixieren Sie sie mit Klebeband. Legen Sie die Beplankung TT-01 und die
Endleistenbeplankung TT-05, TT-06, TT-07 wie dargestellt in die Helling ein.
TT-07
Der Kammholm TT-03 wird exakt mittig
2
sowie links und rechts bündig auf Länge
auf den Holm geklebt. Das Steckungsteil
TT-04 folgt erst nach dem Einsetzen der
Rippen.
TT-06
TT-05
TT-02
TT-01
TT-01
23
