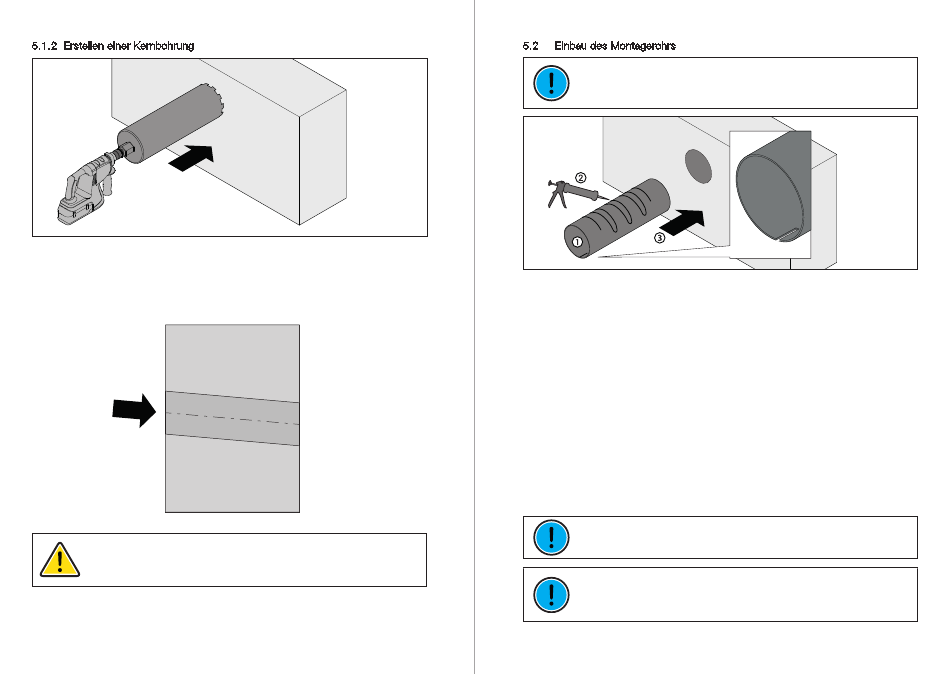

5.1.2 Erstellen einer Kernbohrung

Bringen Sie im Mauerwerk eine Kernbohrung mit einem Durchmesser von 162 mm an.
Die Bohrung muss ein Gefälle von 1 – 3° aufweisen, um später anfallendes Kondensat
nach außen abführen zu können. Die Bohrung sollte vorzugsweise von innen nach
außen erfolgen.
Innen
ACHTEN SIE WÄHREND DER KERNBOHRUNG AUF EINEN AUSREICHENDEN
SCHUTZ VOR HERABFALLENDEM MAUERWERK AN DER AUSSENSEITE DES
GEBÄUDES. DAMIT IST SICHERGESTELLT, DASS KEINE PERSONEN VERLETZT
ODER GEGENSTÄNDE BESCHÄDIGT WERDEN.
DE 16
Außen
1 - 3°
5.2

Einbau des Montagerohrs

BEI DEM EINSATZ EINER COMFOSPOT TWIN40 SONDERLÖSUNG BEACHTEN
SIE BITTE DIE BEILIEGENDEN MONTAGEHINWEISE.
Messen Sie die vorhandene Wandstärke. Falls die Putzarbeiten noch nicht abgeschlos-
sen sind, kürzen Sie das Rohr mit einem Überstand entsprechend der späteren Putz-
dicke. Trennen Sie das Montagerohr mit einer Stichsäge auf das erforderliche Maß,
so dass das Rohr innen bündig abschließt. Außen an der fertigen Fassade muss das
Montagerohr einen Überstand von ca. 5 mm aufweisen, um die korrekte Abführung von
Kondenswasser gewährleisten zu können. Fügen Sie raumseitig einen bzw. zwei circa
10 mm breite und 30 mm tiefe Schlitze in das Rohr ein (1), um später das Datenkabel
zur Lüfter-Einheit bzw. zur nächsten Lüfter-Einheit führen zu können. Bei der Verwen-
dung von Kabeln mit größerem Durchmesser oder aber der Verlegung der Kabel von
ComfoSpot Twin40 zu ComfoSpot Twin40 ist die Größe des Schlitzes entsprechend zu
vergrößern. Tragen Sie den Montagekleber (2) auf die Außenseite des Rohrs auf und
schieben Sie es in die Kernbohrung (3). Beachten Sie die Trocknungszeit des verwen-
deten Montageklebers. Achten Sie darauf, dass das Montagerohr außenseitig an der
Wand abgedichtet ist, bevor Sie mit dem nächsten Schritt fortfahren.
ACHTEN SIE DARAUF, DASS DAS MONTAGEROHR AUSSENSEITIG AN DER WAND
ABGEDICHTET IST, BEVOR SIE MIT DEM NÄCHSTEN SCHRITT FORTFAHREN.
BEI DER VERWENDUNG
MONTAGEROHR NICHT BÜNDIG MIT DER AUSSENWAND ABSCHLIESSEN.
ES MUSS CA. 5 MM HERAUSRAGEN, UM DIE KORREKTE ABFÜHRUNG VON
ANFALLENDEM KONDENSWASSER ZU GEWÄHRLEISTEN.
DER EDELSTAHLAUSSENHAUBE DARF
