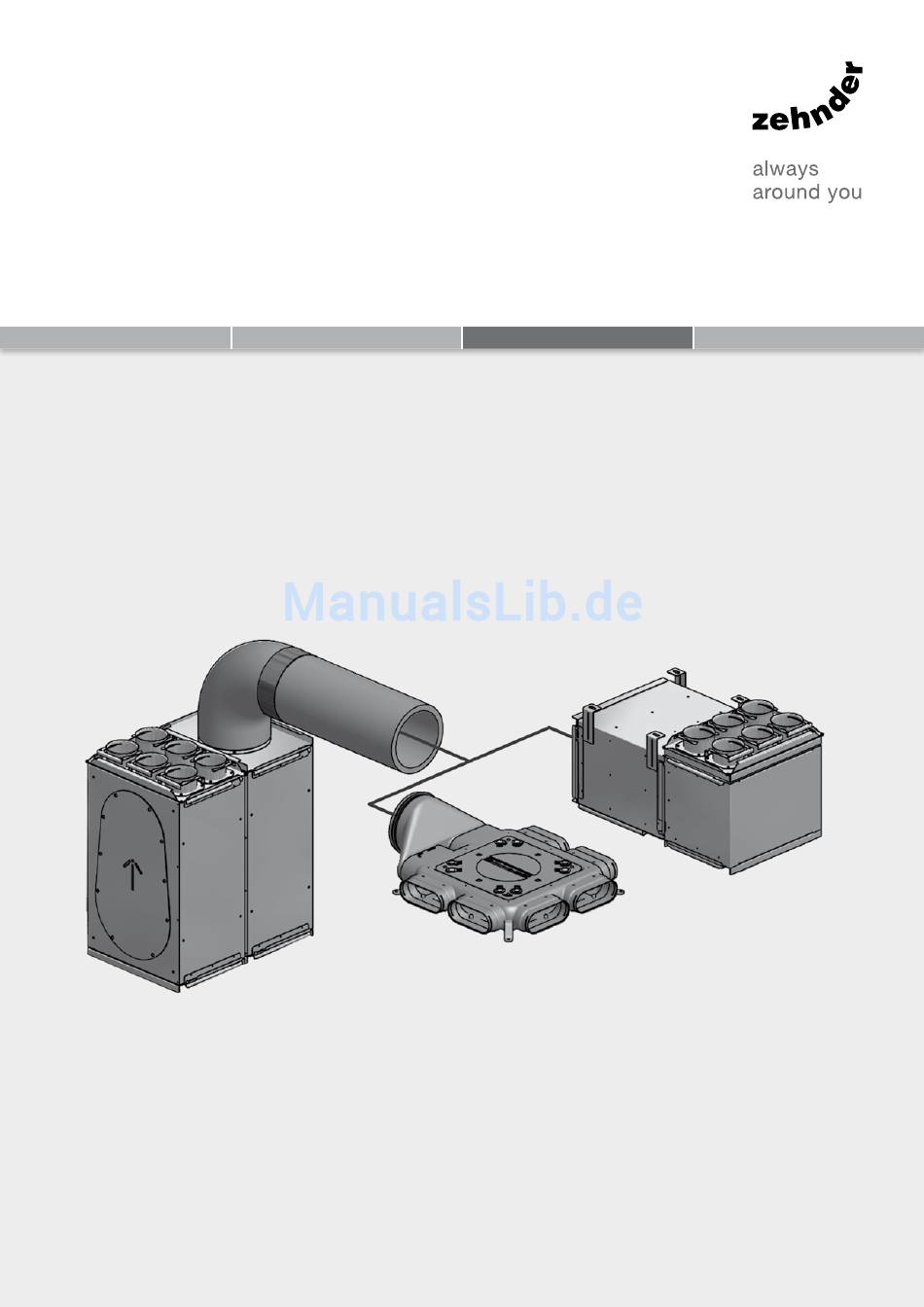

- Seite 1 Comfosystems Montageanleitung ComfoWell Heizung Kühlung Frische Luft Saubere Luft...
-
Seite 2: Das System Comfowell
Das System ComfoWell Montageanleitung Schalldämpfer Außenwand Gitter ComfoPipe Schalldämpfer CA 350 Lüftungsgerät... - Seite 3 Filferbox Montageplatte Distanzrahmen Verteilerkasten Verteiler flat 51 Das System ComfoWell Serie 220 Das System ComfoWell Serie 320 Das System ComfoWell Serie 520...
-
Seite 4: Das System Comfowell Serie 220

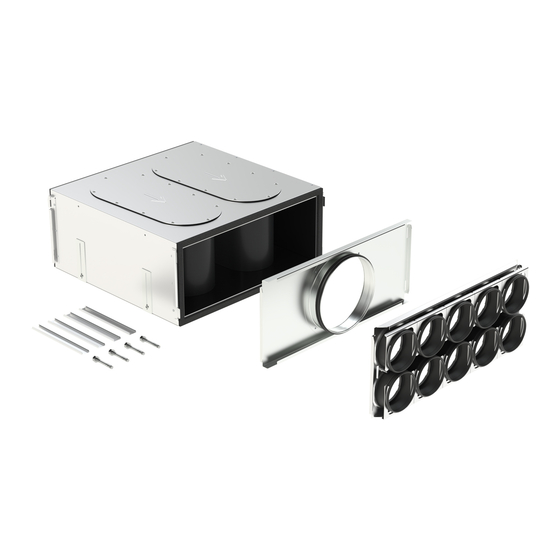

Das System ComfoWell Serie 220 Montagebeispiel Einzeln Zusammen Auf Gerät Montagebeispiel... - Seite 5 Das System ComfoWell Serie 220 Montagezubehör Produkt Beschreibung Produkt Beschreibung Breite 220 bis zu 4 ComfoTube Filtergehäuse CW-F 220 Schalldämpfer CW-S- 220 990 323 550 990 323 500 Endstück CW-P 220-DN125 Ersatzfilter F7 zu 990 323 510 Filtergehäuse CW-F 220...
- Seite 6 ComfoWell CW 220 Montageablauf 1. ComfoWell 2. Alle Verbindungen mit der 3. OK zusammenstecken Klemmleiste ausführen Befestigung 1. Befestigungswinkel 2. Befestigungswinkel umdre- 3. Das Element an der Wand abschrauben hen und befestigen befestigen Montageablauf...
- Seite 7 ComfoWell CW 220 Montagemöglichkeiten 1. Montageplatte 2. Filtergehäuse (Richtig) 3. Filtergehäuse (Falsch) darf nicht mit der Öffnung nach unten montiert werden 4. Endstück 5. Verteilerkasten Montagemöglichkeiten...
- Seite 8 ComfoWell CW 220 Filter Montage 1. Schrauben lösen 2. Deckel öffnen 3. Filter einbauen 4. Deckel schließen und Schrauben festziehen Filter Montage...
- Seite 9 ComfoWell CW 220 Aktivkohle Filter Montage 1. Schrauben lösen 2. Deckel öffnen und Klemm- 3. Klemmleiste drehen leiste am Deckel abschrauben 4. Klemmleiste befestigen 5. Klemmleiste am Gehäuse- 6. Drehen und Befestigen boden abschrauben 7. Filter einbauen 8. Deckel schließen und Schrauben festziehen Filter Montage...
- Seite 10 ComfoWell CW 220 Verteiler Umbau 2. Klemmleiste abziehen 3. OK 4. Deckel abmontieren 5. OK 6. Verteiler drehen 7. OK 8. Montage der Montageplatte oder des Distanzrahmens Verteiler Umbau...
- Seite 11 ComfoWell CW 220 Montage des Verteilerkastens unter der Decke 1. Gewindestäbe in die 2. OK 3. Bei Bedarf (zum Ausgleichen Montageplatte einschrauben von Unebenheiten) Distanzrahmen einsetzen 4. Verteilerkasten auf die Ge- 5. Verteiler mit M6 Muttern 6. Alle Muttern mit dem 6 windestäbe setzen bis der befestigen Nuss festziehen...
- Seite 12 ComfoWell CW 220 und CA 140 Montageablauf 1. Montageset CA 140 2. Endplatte auf CA 140 3. Klemmring festziehen anbringen 4. ComfoWell auf die Endplatte montieren Montageablauf...
- Seite 13 ComfoWell CW 220 und CA 140 Inspektionsöffnung Schalldämpfer 1. Schrauben lösen 2. Den Kern vorsichtig herausziehen Inspektionsöffnung Schalldämpfer...
-
Seite 14: Das System Comfowell Serie 320
Das System ComfoWell Serie 320 Montage Beispiel Einzeln Zusammen Auf Gerät Montage Beispiel... - Seite 15 Das System ComfoWell Serie 320 Montage Beispiel Auf Gerät CA 140 Auf Gerät CA 200 Auf Gerät CA 350 Montage Beispiel...
- Seite 16 Das System ComfoWell Serie 320 Montagezubehör Produkt Beschreibung Produkt Beschreibung Breite 320 bis zu 6 ComfoTube Montageplatte CW-M 320-6xCT 75 Schalldämpfer CW-S 320 990 323 516 990 323 501 Schalldämpfer mit fixen Montageplatte CW-M 320-6xCT 90 Endplatten CW-SF 320 990 323 523 990 323 503 Endstück CW-P 320-DN125 Distanzrahmen...
- Seite 17 ComfoWell CW 320 Montageablauf 1. ComfoWell zusammenste- 2. Alle Verbindungen mit der 3. OK cken Klemmleiste ausführen Befestigung Wand 1. Befestigungswinkel 2. Befestigungswinkel drehen 3. Das Element an der Wand abschrauben ind befestigen befestigen Montageablauf...
- Seite 18 ComfoWell CW 320 Befestigung miteinander 1a. Befestigungswinkel 1b. Befestigungsblech abschrauben anschrauben 1c. OK 2. Befestigungsblech 2a. OK 2b. Zweites Befestigungsblech anschrauben anschrauben Befestigung miteinander...
- Seite 19 ComfoWell CW 320 Montagemöglichkeiten 1. Montageplatte 2. Filtergehäuse 3. Falsch Darf nicht mit der Öffnung nach unten montiert werden 4. Endstück 5. Verteilerkasten Montagemöglichkeiten...
- Seite 20 ComfoWell CW 320 Filtermontage 1. Schrauben lösen 2. Deckel öffnen 3. Filter einbauen 4. Deckel schließen und Schrauben festziehen Filtermontage...
- Seite 21 ComfoWell CW 320 Aktivkohlefilter Montage 1. Schrauben lösen 2. Deckel öffnen und Klemm- 3. Klemmleiste drehen leiste am Deckel abschrauben 4. Klemmleiste befestigen 5. Klemmleiste am Gehäuse- 6. Drehen und Befestigen boden abschrauben 7. Filter einbauen 8. Deckel schließen und Schrauben festziehen Montage...
- Seite 22 ComfoWell CW 320 Verteiler Umbau 2. Klemmleiste abziehen 3. OK 4. Deckel abmontieren 5. OK 6. Verteiler drehen 7. OK 8. Montage der Montageplatte oder des Distanzrahmens Verteiler Umbau...
- Seite 23 ComfoWell CW 320 Montage des Verteilerkastens unter der Decke mit dem Distanzrahmen 1. Gewindestäbe in die 2. OK 3. Distanzrahmen auf die Montageplatte einschrauben Gewindestäbe rein schieben 4. Verteilerkasten auf die Ge- 5. Verteiler mit M6 Muttern 6. Alle Muttern mit der 6 Nuss windestäbe setzen bis der befestigen befestigen...
- Seite 24 ComfoWell CW 320 und CA 140 Montageablauf 1. Montageset CW-K 320 2. Endplatte auf CA 140 3. Klemmring festziehen CA 140 anbringen 4. Comfowell auf die Endplatte montieren Montage...
- Seite 25 ComfoWell CW 320 und CA 200 Montageablauf 1. Montageset CW-K 320 2. Endplatte auf CA 200 CA 200 anbringen 4. Schalldämpfer auf die Endplatte setzen Montageablauf...
- Seite 26 ComfoWell CW 320 und CA 350 Montageablauf 1. Montageset CW-K 320 2. Schrauben ca. 3 mm aus 3. U-Profil setzen und an den CA 350 dem CA 350 herausdrehen CA 350 festschrauben 4. Halterungen auf das U-Profil 5. OK 6. Nippel DN 160 in CA 350 ansetzen setzen 7.
- Seite 27 Notizen Notizen...
-
Seite 28: Das System Comfowell Serie 520
Das System ComfoWell Serie 520 Montage Beispiel Einzeln Zusammen Montage Beispiel... - Seite 29 Das System ComfoWell Serie 520 Montage Beispiel Auf Gerät CA 350 Auf Gerät CA 550 Montage Beispiel...
- Seite 30 Das System ComfoWell Serie 520 Montagezubehör Produkt Beschreibung Produkt Beschreibung Schalldämpfer CW-S- 520 Montageplatte 990 323 502 CW-M 520-10xCT 90 990 323 525 Endstück CW-P 520-DN200 Verteilerkasten CW-D 520 990 323 514 990 323 532 Endstück reduziert Distanzrahmen CW 520 CW-P 520-DN180 990 323 536 990 323 513...
- Seite 31 ComfoWell CW 520 Montageablauf 1. ComfoWell zusammen- 2. Alle Verbindungen mit der 3. OK stecken Klemmleiste ausführen Befestigung 1. Befestigungswinkel 2. Befestigungswinkel drehen 3. Das Element an der Wand abschrauben und befestigen befestigen Befestigung miteinander 1. Befestigungswinkel 1a. Befestigungsblech 1b. OK abschrauben anschrauben Montageablauf...
- Seite 32 ComfoWell CW 520 Montagemöglichkeiten 1. Montageplatte 2. Filtergehäuse 3. Falsch Darf nicht mit der Öffnung nach unten montiert werden 4. Endstück 5. Verteilerkasten Montagemöglichkeiten...
- Seite 33 ComfoWell CW 520 Filtermontage 1. Schrauben lösen 2. Deckel öffnen 3. Filter einbauen 4. Deckel schließen und Schrauben festziehen Filtermontage...
- Seite 34 ComfoWell CW 520 Aktivkohlefilter Montage 1. Schrauben lösen 2. Deckel öfnen und Klemmlei- 3. Klemmleiste drehen ste am Deckel abschrauben 4. Klemmleiste befestigen 5. Klemmleiste am Gehäuse- 6. Drehen und befestigen boden abschrauben 7. Filter einbauen 8. Deckel schließen und Schrauben festziehen Montage...
- Seite 35 ComfoWell CW 520 Verteilerumbau 1. Klemmleisten abziehen 2. Deckel abbauen 3. Klemmleiste abziehen 4. Drehen 6. Montage der Montageplatte oder des Distanzrahmens Verteilerumbau...
- Seite 36 ComfoWell CW 520 Montage des Verteilerkastens unter der Decke mit dem Distanzrahmen 1. Gewindestäbe einschrauben 2. OK 3. Gewindestäbe reinschieben 4. Verteilerkasten auf die 5. Verteiler mit M6 Muttern 6. Alle Muttern mit dem 6 Nuss Gewindestäbe setzen bis befestigen festziehen der Verteiler einrastet Montage...
- Seite 37 ComfoWell CW 520 und CA 550 Inspektionsöffnung Schalldämpfer CW 520 1. Schrauben lösen 2. Den Kern vorsichtig ausziehen Inspektionsöffnung...
- Seite 38 ComfoWell CW 520 und CA 550 Montageablauf 1. Montageset CA 550 CW 520 2. Schrauben herausdrehen 3. U-Profil an CA 550 fest- schrauben 4. Halterungen auf das U-Profil 5. OK 6. Endstückplatte montieren ansetzen 7. Endstückplatte mit einer 8. OK 9.
- Seite 39 ComfoWell CW 520 und CA 350 Montageablauf 1. Montageset 2. Schrauben ca. 3 mm aus 3. U-Profil setzen und an den CW-K 520-CA 350 dem CA 350 herausdrehen CA 350 festschrauben 4. Halterung auf das U-Profil 5. OK 6. Nippel DN 160 in CA 350 ansetzen setzen 9.
