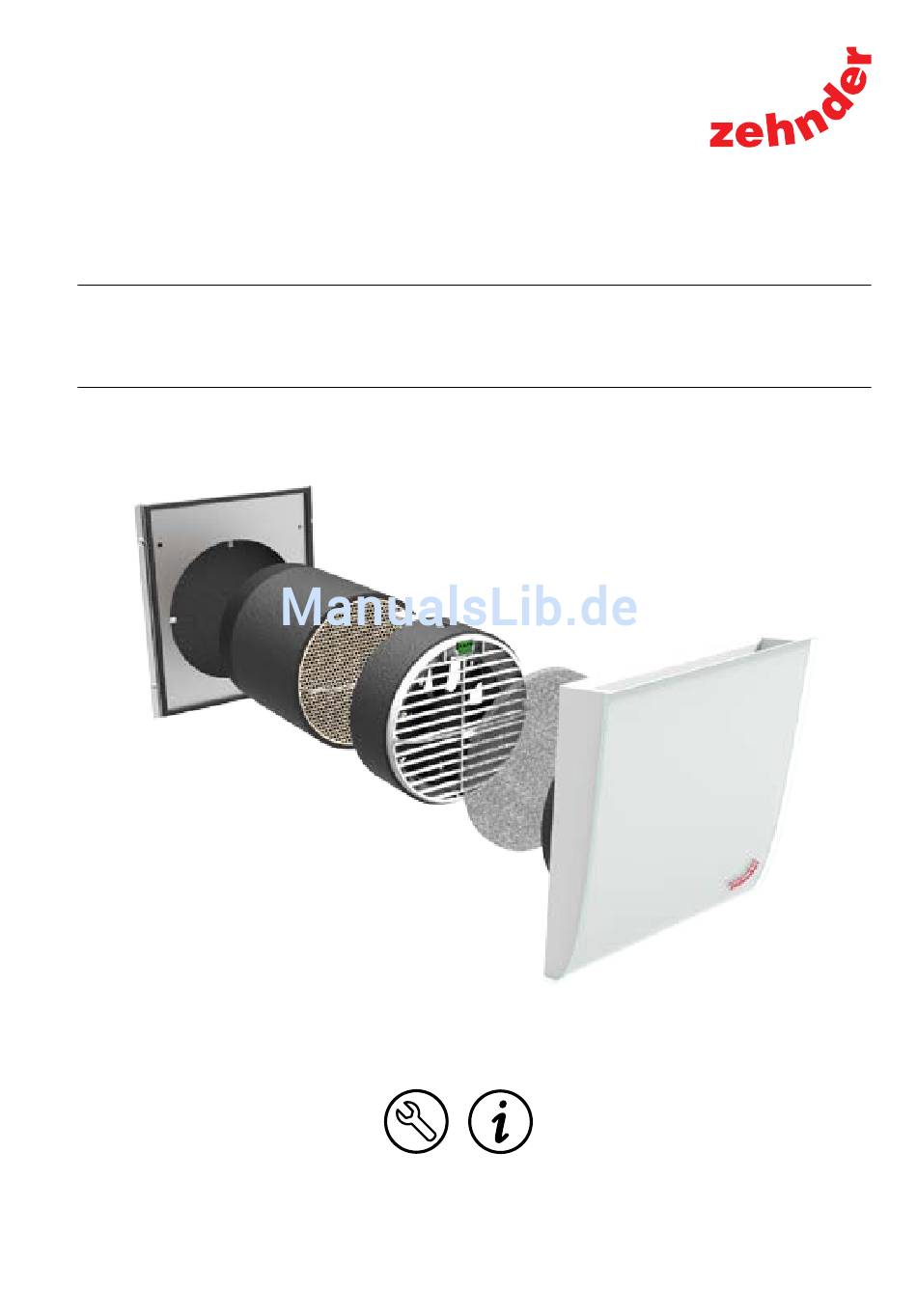

- Seite 1 ComfoSpot Twin40 Montage- & Bedienungsanleitung v 1.0_03/2016...
- Seite 2 Alle Rechte vorbehalten. Die Zusammenstellung dieser Bedienungsanleitung erfolgte mit größter Sorgfalt. Dennoch haftet der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser Bedienungsanleitung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeine Hinweise ....................4 2 Systemübersicht ......................6 Funktion ......................6 3 Montagevorbereitung ....................8 Lieferumfang ComfoSpot Twin40 ..............8 Lieferumfang TFT Twin ..................9 Lieferumfang LED Twin ..................9 Abmessungen ....................10 Benötigtes Werkzeug ..................10 Einbaupositionen ....................11 4 Elektrische Installation .....................12 Montagevorschläge Steuerungseinheit ............13 Anschluss und Verkabelung ................14 Einstellen des DIP-Schalters ................15... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Dieses Dokument ist die Bedienungsanleitung des ComfoSpot Twin40. Der Inhalt die- ses Dokumentes ist auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass für die vollständige Übereinstimmung keine Gewähr übernommen werden kann. - Seite 5 Sicherheitshinweise Die in dieser Bedienungsanleitung enthaltenen Sicherheitsbestimmungen zur Montage und Bedienung der Geräte sind zu beachten. Vor der Durchführung von Arbeiten am Gerät bzw. System sind die Anleitung und Sicherheitshinweise sorgfältig und vollständig zu lesen. Die Nichtbeachtung von Sicherheitshinweisen kann zu Personen- und Sach- schäden führen.
-
Seite 6: Systemübersicht
Form für eine effizientere Luftführung. Funktion Das ComfoSpot Twin40 wird idealerweise paarweise betrieben. Das bedeutet, ein Gerät läuft im Zuluftbetrieb während das zweite Gerät gleichzeitig im Abluftbetrieb läuft. Der Laufrichtungswechsel erfolgt, abhängig der Lüfterstufe, nach 50 - 70 Sekunden bei beiden Geräten gleichzeitig. - Seite 7 Beispiel einer optimalen Durchströmung UM EINE RAUMÜBERGREIFENDE DURCHSTRÖMUNG ZU GEWÄHRLEISTEN, SIND ZUSÄTZLICH GEEIGNETE ÜBERSTRÖMÖFFNUNGEN WIE Z.B. TÜRUN- TERSCHNITTE (CA. 15 - 20 MM) ODER DER EINSATZ VON LÜFTUNGSGITTERN ERFORDERLICH. Beispiel für Ablufträume GENERELL IST BEI ABLUFTRÄUMEN (1) DARAUF ZU ACHTEN, DASS ZWEI GERÄTE INSTALLIERT WERDEN UND SICH DIE LUFT NICHT MIT DER LUFT AN- DERER RÄUME VERMISCHEN KANN.
-
Seite 8: Montagevorbereitung
Bitte überprüfen Sie vor Beginn der Montage, ob alle Bauteile vorhanden sind, da ansonsten eine vollständige Montage nicht möglich ist. Lieferumfang ComfoSpot Twin40 Artikelbezeichnung Position Inhalt Anzahl 2 ComfoSpot Twin40 Außenhaube + ComfoSpot Twin40 Universal-Befestigungsset Rohbauset 5 Montagerohr 500 mm 6 Putzdeckel... -
Seite 9: Lieferumfang Tft Twin
Lieferumfang TFT Twin Artikelbezeichnung Position Inhalt Anzahl 1 Steuerungseinheit TFT Twin TFT Twin 2 Steuerungsbasis Unterputz 3 Rahmen Lieferumfang LED Twin Artikelbezeichnung Position Inhalt Anzahl 1 Steuerungseinheit LED Twin LED Twin 2 Steuerungsbasis Unterputz 3 Rahmen... -
Seite 10: Abmessungen
Abmessungen Benötigtes Werkzeug Für die Montage werden folgende Utensilien benötigt: • Kernbohrgerät mit Bohrkrone Ø 162 mm • Stichsäge zum Sägen von Kunststoffen • Montagekleber zum Fixieren des Montagerohrs • Schlitz-Schraubendreher Größe 2,5 • Hammer und Meißel für Leitungsschächte • Tiefe Unterputzdose (einfache oder doppelte Ausführung, abhängig der Montagewahl) -
Seite 11: Einbaupositionen
Beispiel Fenster, Türen oder Wänden, sollte sowohl außen als auch innen mindestens 150 mm betragen. > 1000 mm Mindestabstand zwischen zwei ComfoSpot Twin40 Geräten bei Montage in der gleichen Wand Der horizontale und vertikale Mindestabstand zwischen zwei Geräten darf 1000 mm nicht unterschreiten. -
Seite 12: Elektrische Installation
Leitungen müssen 4-polig sein. Empfohlen wird eine Datenleitung des Typs LiYY. Die Steuerungsbasis besitzt zwei Anschlussreihen. Diese können jeweils genutzt wer- den, um einen Strang mit ComfoSpot Twin40 Geräten zu verbinden. Sollten mehrere Stränge benötigt werden, kann dafür die untere größere Anschlussreihe 2 benutzt oder Elektroklemmen genutzt werden. -
Seite 13: Montagevorschläge Steuerungseinheit
Die Netzteile können bis zu sechs ComfoSpot Twin40 Geräte mit Strom versorgen. Bei mehr als sechs ComfoSpot Twin40 Geräten müssen zusätzliche Netzteile installiert wer- den. Weitere Netzteile können ebenfalls direkt an der Steuerung angeschlossen werden, sollten aber bei langen Leitungswegen möglichst weit vom ersten Netzteil entfernt ins Leitungsnetz integriert werden. -
Seite 14: Anschluss Und Verkabelung
Anschlussreihe 2 schwarz Netzteil Zur Verbindung der Steuerung mit den ComfoSpot Twin40 Geräten muss ein 4-poliger 3.50 mm Steckverbinder am Kabel montiert werden. Es ist wichtig, dass der Stecker gemäß der gezeigten Belegung mit den Kabeln verbunden wird. Beim Verbinden des Steckers mit der Lüfter-Einheit zeigen die Schrauben nach unten. -
Seite 15: Einstellen Des Dip-Schalters
DIP-Schalter. Darüber muss während der Montage die gewünschte Zone und die Startrichtung definiert werden. Über die Schalter 1 – 3 lassen sich die Einheiten den Zonen 1 – 3 zuordnen. Auf diese Weise können einzelne ComfoSpot Twin40 bestimmten Räumen zugeordnet werden, die über die TFT Twin separat angesteuert werden. Jedes ComfoSpot Twin40 Gerät kann nur einer Zone angehören. -
Seite 16: Montage
Montage LESEN SIE SICH DIE ANWEISUNGEN VOR BEGINN DER MONTAGE SORGFÄLTIG DURCH. Erstellen der Wandöffnung ENTSPRECHEND DER GEWÄHLTEN MONTAGEWEISE, FOLGEN SIE BITTE DEN ANWEISUNGEN FÜR DIE NUTZUNG DES EINBAU-MONTAGESTEINS ODER DEN ANWEISUNGEN FÜR DIE ERSTELLUNG EINER KERNBOHRUNG. 5.1.1 Verwenden eines Einbau-Montagesteins Setzen Sie den Einbau-Montagestein aus Neopor in das Mauerwerk ein. -
Seite 17: Erstellen Einer Kernbohrung
5.1.2 Erstellen einer Kernbohrung Bringen Sie im Mauerwerk eine Kernbohrung mit einem Durchmesser von 162 mm an. Die Bohrung muss ein Gefälle von 1 – 3° aufweisen, um später anfallendes Kondensat nach außen abführen zu können. Die Bohrung sollte vorzugsweise von innen nach außen erfolgen. -
Seite 18: Einbau Des Montagerohrs
Lüfter-Einheit bzw. zur nächsten Lüfter-Einheit führen zu können. Bei der Verwen- dung von Kabeln mit größerem Durchmesser oder aber der Verlegung der Kabel von ComfoSpot Twin40 zu ComfoSpot Twin40 ist die Größe des Schlitzes entsprechend zu vergrößern. Tragen Sie den Montagekleber (1) auf die Außenseite des Rohrs auf und schieben Sie es in die Kernbohrung (2). -
Seite 19: Verlegen Der Leitungen
Verlegen der Leitungen DIE KABELLÄNGE DER LEITUNG IM MONTAGEROHR IST ABHÄNGIG VON DEN BAULICHEN GEGEBENHEITEN ZU WÄHLEN. BEACHTEN SIE, DASS DIE LÜFTER-EINHEIT LEICHT ANZUSCHLIESSEN SEIN MUSS UND DAS KABEL DEN LUFTSTROM NICHT UNNÖTIG BLOCKIERT. Bringen Sie die Leitungen durch Schlitze oder Kabelkanäle bis zur Kernbohrung. Ach- ten Sie darauf, dass das Leitungsende im Montagerohr eine Länge entsprechend der Wanddicke minus 150 mm aufweist. -
Seite 20: Positionieren Der Wärmetauscher-Einheit
Positionieren der Wärmetauscher-Einheit Nach Abschluss der Wandarbeiten innen und der Montage der Außenhaube kann die Wärmetauscher-Einheit installiert werden. Dazu stecken Sie diese von innen mit dem In- sektenfilter zuerst in das Montagerohr. Schieben Sie die Einheit vorsichtig im Rohr nach ganz außen, bis ein Kontakt mit den Positionierungshaken der Außenhaube entsteht. -
Seite 21: Einsetzen Der Innenhaube
BEI WANDSTÄRKEN VON 250 - 275 MM MÜSSEN DIE AB- STANDHALTER DER LÜFTER-EINHEIT AN DEN MARKIERUN- GEN GEKÜRZT WERDEN. Einsetzen der Innenhaube Sobald alle Arbeiten im Gebäudeinneren abgeschlossen sind, kann die Innenhaube montiert werden. Legen Sie die Filter-Einheit in die Filterhalterung der Innenhaube. Ste- cken Sie nun die Innenhaube in das Montagerohr. -
Seite 22: Bedienung
Bedienung ComfoSpot Twin40 Die Innenhaube kann geschlossen werden, falls Sie das Lüftungssystem über einen längeren Zeitraum nicht nutzen oder aber verhindern wollen, dass beispielsweise Rauch von außen in die Wohneinheit eindringt. VERWENDEN SIE DAS SYSTEM NUR MIT GEÖFFNETEN INNENHAUBEN! 6.1.1 Schließen der Innenhaube... -
Seite 23: Öffnen Der Innenhaube
6.1.2 Öffnen der Innenhaube Schritt 1: Nehmen Sie die Innenhaube aus Schritt 2: Drücken Sie die Klappe aus dem dem Montagerohr. flexiblen Schaumstoff heraus. Schritt 3: Lassen Sie die Klappe oben an den Schritt 4: Danach können Sie die Innen- Befestigungspunkten des Rahmens einrasten. -
Seite 24: Tft Twin
TFT Twin 6.2.1 Bedienelemente Hauptbildschirm ECO-MODUS Informationszeile Zeigt den aktuellen Menüpunkt oder aktiven Modus an. Aktiver Modus Das Icon zeigt den aktiven Modus und die gewählte Lüfterstufe an. Lüfterstufe auf/ab Erhöht bzw. verringert die Lüfterstufe. An / Aus Schaltet das System ab. Zonenauswahl Lässt Zonen separat ansteuern. -
Seite 25: Einrichtung
6.2.2 Einrichtung Beim ersten Start des ComfoSpot Twin40-Systems werden einige Einstellungen abge- fragt, damit alle Funktionen der TFT Twin Steuerung einwandfrei arbeiten. Sprachauswahl Uhrzeiteinstellung START Schritt 1: Drücken Sie Schritt 2: Wählen Sie die Schritt 3: Stellen Sie die START, um mit der Einrich- Systemsprache aus. -
Seite 26: Modi Und Menüpunkte
6.2.3 Modi und Menüpunkte Eco-Modus Das System wechselt paarweise die Luftförderrichtung in einem zeitlichen Intervall von 50 - 70 Sekunden, abhängig von der gewählten Lüfterstufe, so dass die Wärmerückge- winnung gewährleistet ist. Durchlüften-Modus Das System läuft durchgehend in eine Richtung, um eine schnelle Durchlüftung der Wohneinheit zu gewährleisten. -
Seite 27: Weitere Funktionen
Sprachauswahl Wechselt auf eine andere Systemsprache. Steuerung sperren Über das Schlosssymbol kann die TFT Twin Steuerung gesperrt werden. Nach der einmaligen Vergabe einer PIN wird der Wohnungswirtschaft-Modus aktiviert. Dadurch wird ein Deaktivieren der Lüftung zum Feuchteschutz verhindert. 6.2.4 Weitere Funktionen Filterwechsel Ein integrierter Zähler bestimmt, abhängig von der geförderten Luftmenge, den Zeitpunkt des nächsten Filterwechsels. -
Seite 28: Led Twin
LED Twin 6.3.1 Bedienelemente LEDs Die LEDs zeigen die gewählte Lüfterstufe an. Pfeil auf Erhöht die Lüfterstufe bzw. schaltet das System an. Eco-Modus Schaltet das System in den Wärmerückgewinnungs- modus. Die LEDs leuchten grün. Durchlüften-Modus Schaltet das System auf Durchlüften. Die LEDs leuchten blau. -
Seite 29: Weitere Funktionen
6.3.3 Weitere Funktionen Durchlüften Richtungswechsel Um im Durchlüften-Modus die Startrichtung der ComfoSpot Twin40 Geräte umzukehren, drücken Sie die linke dreieckige und runde Taste zusammen. Die LEDs bestätigen dies durch Blinken. Um die Startrichtung in die entgegengesetzte Richtung zu wechseln, drücken sie die rechte dreieckige und runde Taste zusammen. Auch dies wird durch ein Aufblinken der LEDs bestätigt. -
Seite 30: Wartung Und Instandhaltung
Wartung und Instandhaltung Um einen effizienten Betrieb zu gewährleisten, müssen alle Bauteile des ComfoSpot Twin40 regelmäßig überprüft und gewartet werden. Wartungsintervalle Bauteil Zeitintervall Maßnahme Innenhaube Vierteljährlich • Oberflächen mit einem feuchten Tuch reinigen. Staubfilter Vierteljährlich • Staubfilter mit dem Staubsauger absaugen. •... -
Seite 31: Wartungsanleitung
Wartungsanleitung BEI ALLEN WARTUNGSARBEITEN MUSS DAS SYSTEM ABGESCHALTET WERDEN. BEI WARTUNGSARBEITEN AN DER LÜFTER-EINHEIT IST DAS SYSTEM VOM STROM ZU TRENNEN. ZIEHEN SIE DEN STECKER NIEMALS AM KABEL AUS DER LÜFTER- EINHEIT. BENUTZEN SIE EINE ZANGE ALS HILFSMITTEL UND ZIEHEN SIE AM STECKER. 7.2.1 Wartung der Filter-Einheit Staubfilter bzw. -
Seite 32: Wartung Der Lüfter-Einheit
7.2.2 Wartung der Lüfter-Einheit Schritt 1: Innenhaube aus Schritt 2: Stromverbindung Schritt 3: Mit Hilfe eines dem Montagerohr ziehen. trennen (1). Lüfter-Einheit Pinsels und Staubsaugers mit Hilfe der Schlaufe aus können das Lüftergitter und dem Montagerohr ziehen die Rotorschaufeln gereinigt (2), dabei auf das Stromka- werden. -
Seite 33: Wartung Der Wärmetauscher-Einheit
7.2.3 Wartung der Wärmetauscher-Einheit Schritt 1: Innenhaube aus Schritt 2: Stromverbindung Schritt 3: Wärmetauscher- dem Montagerohr ziehen. trennen (1). Lüfter-Einheit Einheit mit Hilfe der mit Hilfe der Schlaufe aus Schlaufe aus der dem Montagerohr ziehen Einbauhülse ziehen, (2), dabei auf das Stromka- dabei auf das Strom- und bel achten, um dieses nicht Sensorkabel achten. -
Seite 34: Fehlerbehebung
Fehlerbehebung Fehler Ursache Behebung Lüfter-Einheit Steuerung arbeitet im • Eco-Modus (Wärmerückgewin- wechselt nicht Durchlüften Modus. nung) an der Steuerung einstellen. die Drehrich- Lüfter-Einheit defekt. • Lüfter-Einheit tauschen. tung. Steuerung / Netzteil • Steuerung / Netzteil tauschen. defekt. Keine Spannungs- • Netzspannung wiederherstellen. - Seite 35 Fehler Ursache Behebung Innenhaube geschlossen. • Innenhaube öffnen. Filter-Einheit verschmutzt. • Filter-Einheit reinigen oder auswechseln. Wärmetauscher-Einheit • Wärmetauscher-Einheit reinigen. Luftvolumen- verschmutzt. • Lüftungssystem reinigen. strom ist Drehzahl der Lüfter-Einheit • Höhere Lüfterstufe einstellen. gering. zu niedrig. • Leitungen auf korrekten Anschluss Geräte arbeiten nicht im an der Steuerung prüfen paarweisen Betrieb.
-
Seite 36: Entsorgung
Entsorgung Die Produkte, die in dieser Bedienungsanleitung beschrieben sind, können aufgrund ihrer schadstoffarmen Verarbeitung weitgehend recycelt werden. Wenn Sie sich von Ihrem Gerät trennen möchten, entsorgen Sie es nach den aktuell gültigen nationalen Bestimmungen. Auskunft darüber erteilt die kommunale Stelle. Verpackungsmaterial ist sortenrein zu entsorgen. -
Seite 37: Technische Daten
10 Technische Daten 10.1 ComfoSpot Twin40 Elektrischer Anschluss 230 VAC / 50 – 60 Hz Schutzklasse III (Schutzkleinspannung) Schutzart IP 42 Gehäuse Gerät: ASA-Kunststoff und Edelstahl (V2A) Montagerohr: Polypropylen schwer entflammbar (PPs) Steuerung 4 Lüfterstufen, 7 Lüftungsmodi, Geräte Aus, Betriebsstunden- und Filterwechselanzeige, Filter- laufzeitüberwachung mit manueller Rückstellung... - Seite 38 10.2 TFT Twin Betriebsspannung 12 VDC Leistungsaufnahme Steuerausgang RS 485 AB Softwareklasse Zulässige Betriebstemperatur 0°C bis 40°C Schutzart IP 30 Verschmutzungsgrad Batterie CR 2032 Abmessungen 50 x 50 x 46 mm (ohne Rahmen) Farbe Weiß Konformität 10.3 LED Twin Betriebsspannung 12 VDC Leistungsaufnahme Steuerausgang...
-
Seite 39: Energieeffizienzkennzeichnung Und Produktdatenblatt
11 Energieeffizienzkennzeichnung und Produktdatenblatt 11.1 Energielabel ComfoSpot Twin40 Das Produktetikett weist folgende Angaben aus dem Produktdatenblatt auf: • Energieeffizienzklasse • Schallleistungpegel L in Innenräumen bei Bezug-Luftvolumenstrom • Höchster Luftvolumenstrom Zehnder ComfoSpot Twin40 TFT TWIN TFT TWIN LED TWIN Sensorik ENERGIA ·... -
Seite 40: Produktdatenblatt Comfospot Twin40 Mit Tft Twin Sensorik
11.2 Produktdatenblatt ComfoSpot Twin40 mit TFT Twin Sensorik Produktdatenblatt (gem. VO 1254/2014 EU vom 11. Juli 2014) / Product datasheet (acc. REG 1254/2014 EU of 11 July 2014) Beschreibung / Description Werte / Data Pkt. Lieferant / Supplier‘s name Zehnder Group ComfoSpot Modellkennung / Supplier‘s model identifier... -
Seite 41: Produktdatenblatt Comfospot Twin40 Mit Tft Twin
11.3 Produktdatenblatt ComfoSpot Twin40 mit TFT Twin Produktdatenblatt (gem. VO 1254/2014 EU vom 11. Juli 2014) / Product datasheet (acc. REG 1254/2014 EU of 11 July 2014) Beschreibung / Description Werte / Data Pkt. Lieferant / Supplier‘s name Zehnder Group ComfoSpot Modellkennung / Supplier‘s model identifier... -
Seite 42: Produktdatenblatt Comfospot Twin40 Mit Led Twin
11.4 Produktdatenblatt ComfoSpot Twin40 mit LED Twin Produktdatenblatt (gem. VO 1254/2014 EU vom 11. Juli 2014) / Product datasheet (acc. REG 1254/2014 EU of 11 July 2014) Beschreibung / Description Werte / Data Pkt. Lieferant / Supplier‘s name Zehnder Group ComfoSpot Modellkennung / Supplier‘s model identifier... -
Seite 43: Zubehör
Set Ersatz-Staubfilter G3, Set-Inhalt: 4 Stück 527006550 Set Ersatz-Pollenfilter, Set-Inhalt: 4 Stück Zubehör 527006490 Schalldämmset 527006690 Set Putzdeckel, Set-Inhalt: 2 Stück 527006560 Wandeinbaurohr aus Kunststoff, Ø 160 x 500 mm lang 527006570 Wandeinbaurohr aus Kunststoff, Ø 160 x 700 mm lang 527006480 Wandeinbaustein quadratisch aus Neopor , L/B/H 500/220/240 mm ® Die komplette Zubehörübersicht finden Sie auf unserer Webseite: www.zehnder-systems.de... -
Seite 44: Gewährleistung
13 Gewährleistung 13.1 Gewährleistungsbestimmungen Zehnder gewährt auf das ComfoSpot Twin40 eine Garantie von 24 Monaten nach der Installation oder bis zu höchstens 30 Monaten nach dem Herstellungsdatum des ComfoSpot Twin40. Garantieansprüche können ausschließlich für Material- und/oder Konstruktionsfehler, die im Garantiezeitraum aufgetreten sind, geltend gemacht werden. - Seite 45 13.2 Haftung Das ComfoSpot Twin40 wurde für die dezentrale Belüftung von Wohn- und Funktions- räumen entwickelt und gefertigt. Jede andere Verwendung wird als ‚unsachgemäße Verwendung‘ betrachtet und kann zu Beschädigungen am ComfoSpot Twin40 oder zu Personenschäden führen, für die der Hersteller nicht haftbar gemacht werden kann. Der Hersteller haftet für keinerlei Schäden, die auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:...
- Seite 46 Notzizen...
- Seite 48 Zehnder Group Deutschland GmbH Almweg 34 | 77933 Lahr | Deutschland T +49 7821 586 0 | F +49 7821 586 223 info@zehnder-systems.de | www.zehnder-systems.de...
