3.3

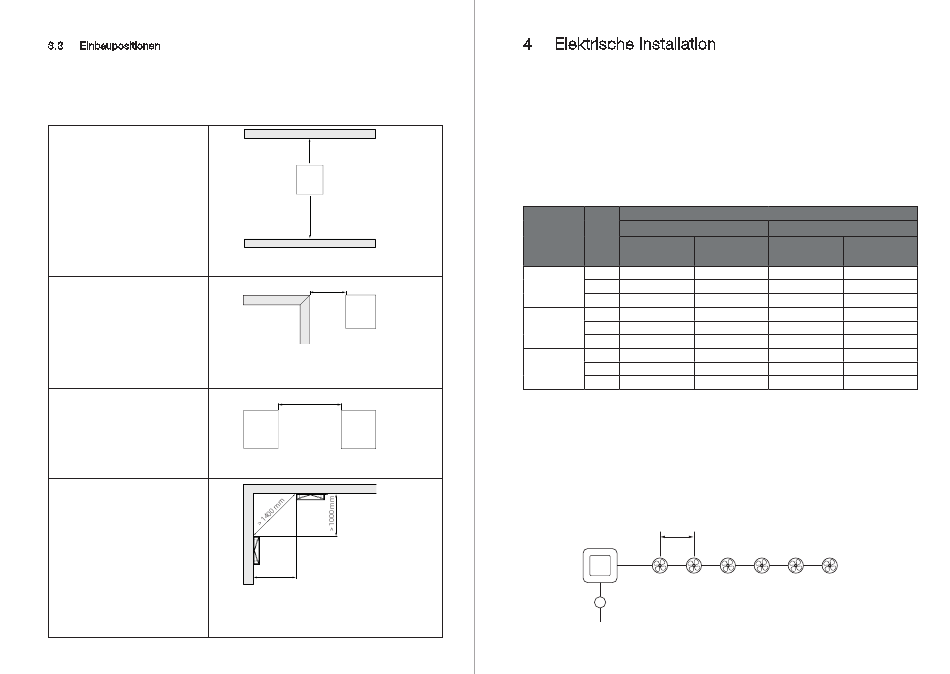

Einbaupositionen

Die Bestimmung der Einbaupositionen erfolgt bei der Projektplanung. Beachten Sie die
vorgegebenen Mindestabstände, da sonst die einwandfreie Funktion der Geräte nicht
gewährleistet werden kann.
Mindestabstand zu Decke
und Boden
Mindestabstand zu anderen
Objekten (z.B. Fenster, Türen
etc.) oder Wänden
Mindestabstand zwischen
zwei ComfoSpot Twin40
Geräten bei Montage in der
gleichen Wand
Mindestabstand zwischen
zwei ComfoSpot Twin40
Geräten bei der Montage über
Eck
DE 10
> 300 mm
> 1000 mm
Der Mindestabstand zur Decke darf 300 mm sowie
1000 mm zum Boden nicht unterschreiten.
> 150 mm
Der Mindestabstand zu anderen Objekten, wie zum
Beispiel Fenster, Türen oder Wänden, sollte sowohl
außen als auch innen mindestens 150 mm betragen.
> 1000 mm
Der horizontale und vertikale Mindestabstand zwischen
zwei Geräten darf 1000 mm nicht unterschreiten.
> 1000 mm
Bei der Montage über Eck ist darauf zu achten, dass
jedes Gerät mindestens 1000 mm Abstand zur Wand
hat. Außerdem darf der diagonale Abstand zwischen
zwei Geräten nicht kleiner als 1400 mm sein.
4

Elektrische Installation

Die Verwendung einer Steuerung (TFT Twin oder LED Twin) ist für das ComfoSpot
Twin40-System notwendig und separat erhältlich. Das verwendete BUS-Leitungssys-
tem kann flexibel, sternförmig oder in Reihe, zu den Lüftern verlegt werden. Die zum
Lüfter gehenden Kabel müssen flexibel sein (z.B. LiYY). Um Kabelbrüche zu vermeiden,
dürfen keine Massivdraht-Kabel verwendet werden.
Je nach gewähltem Kabelquerschnitt des Kabels variiert die Segmentlänge L
in Reihe geschalteten und sternverkabelten Lüftern:
Unterputz (26,4 W)
Querschnitt Lüfter
Reihen -
verkabelung
2 30 m
0,25 mm² 4 20 m
6 -
2 45 m
0,5 mm² 4 30 m
6 -
2 60 m
0,75 mm² 4 40 m
6 -
Die Steuerungsbasis besitzt zwei Anschlussreihen. Diese können jeweils genutzt wer-
den, um einen Strang mit ComfoSpot Twin40 Geräten zu verbinden. Sollten mehrere
Stränge benötigt werden, kann dafür die untere größere Anschlussreihe 2 benutzt oder
Elektroklemmen genutzt werden.
Beispiel für eine Verkabelung von sechs ComfoSpot Twin40
Segment
Netzteil
230 V AC
zwischen
S
Segmentlänge L
S
Hutschiene (30 W)
Stern- Reihen- Stern-
verkabelung verkabelung verkabelung
30 m 30 m 50 m
20 m 20 m 25 m
- - 10 m
45 m 45 m 60 m
30 m 30 m 40 m
- 15 m 20 m
60 m 60 m 75 m
40 m 40 m 50 m
10 m 20 m 25 m
