Systemübersicht; Funktion - Zehnder ComfoSpot Twin40 Bedienungs- Und Montageanleitung

2 Systemübersicht
5
4
3
1

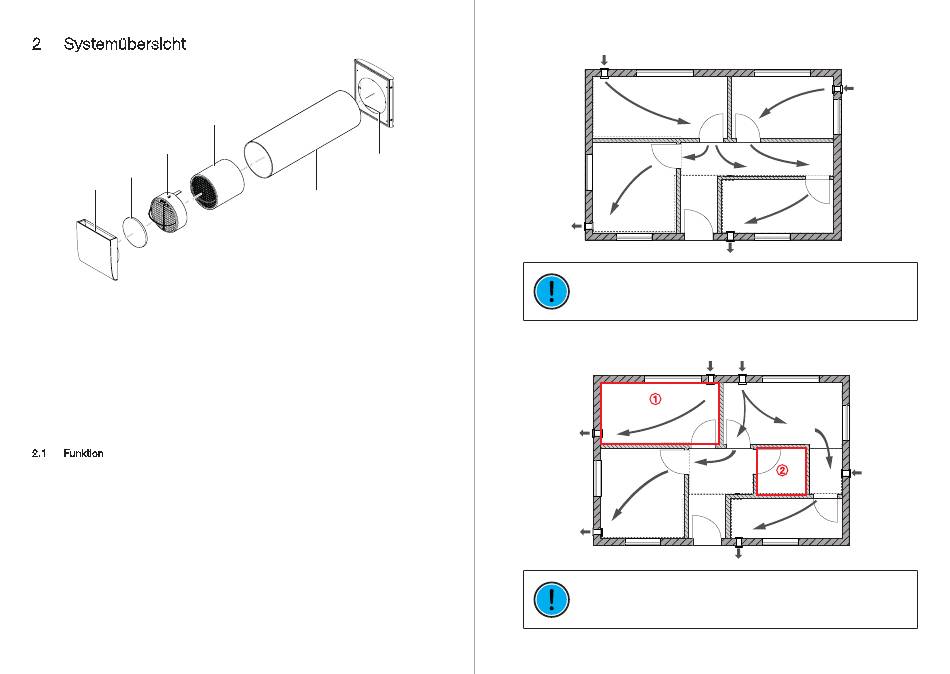

Das ComfoSpot Twin40 besteht aus einer akustisch und strömungsoptimierten Design-
blende für Innen (1) und einer Edelstahl-Außenhaube für Außen (2), einer Filter-Einheit
(3), einer Lüfter-Einheit (4), einer Wärmetauscher-Einheit (5) sowie einem Montagerohr
(6). Der Einbau erfolgt grundsätzlich in einer Außenwand. Das Montagerohr, in das die
Lüfter-Einheit und Wärmetauscher-Einheit montiert werden, wird fest mit der Wand
verklebt. Die Innenhaube kann werkzeuglos montiert werden. Die Außenhaube wird mit
der Fassade verschraubt. Sie dienen als Abschluss des Systems und sorgen mit ihrer
strömungsoptimierten Form für eine effizientere Luftführung.
2.1

Funktion

Das ComfoSpot Twin40 wird idealerweise paarweise betrieben. Das bedeutet, ein Gerät
läuft im Zuluftbetrieb während das zweite Gerät gleichzeitig im Abluftbetrieb läuft. Der
Laufrichtungswechsel erfolgt, abhängig der Lüfterstufe, nach 50 - 70 Sekunden bei
beiden Geräten gleichzeitig. Auf diese Weise kann eine Durchströmung des Wohnraums
sichergestellt werden und es entsteht der durch DIN 1946-6 geforderte Ausgleich von
gefördertem Zu- und Abluftvolumen. Durch die integrierte Wärmetauscher-Einheit wird
der Abluft Wärmeenergie entzogen und gespeichert. Nach dem Richtungswechsel wird
die gespeicherte Wärme der frischen Zuluft wieder hinzugefügt. Dadurch erzielt das
ComfoSpot Twin40 eine Wärmerückgewinnung von bis zu 91%.
DE 6
2
6
Beispiel einer optimalen Durchströmung
UM EINE RAUMÜBERGREIFENDE DURCHSTRÖMUNG ZU GEWÄHRLEISTEN,
SIND ZUSÄTZLICH GEEIGNETE ÜBERSTRÖMÖFFNUNGEN WIE Z.B. TÜRUN-
TERSCHNITTE (CA. 15 - 20 MM) ODER DER EINSATZ VON LÜFTUNGSGITTERN
ERFORDERLICH.
Beispiel für Ablufträume
BAD
GENERELL IST BEI ABLUFTRÄUMEN (1) DARAUF ZU ACHTEN, DASS ZWEI
GERÄTE INSTALLIERT WERDEN UND SICH DIE LUFT NICHT MIT DER LUFT AN-
DERER RÄUME VERMISCHEN KANN. FÜR INNENLIEGENDE ABLUFTRÄUME (2)
IST DIESES SYSTEM NICHT GEEIGNET.
WC
7 DE
