4.3

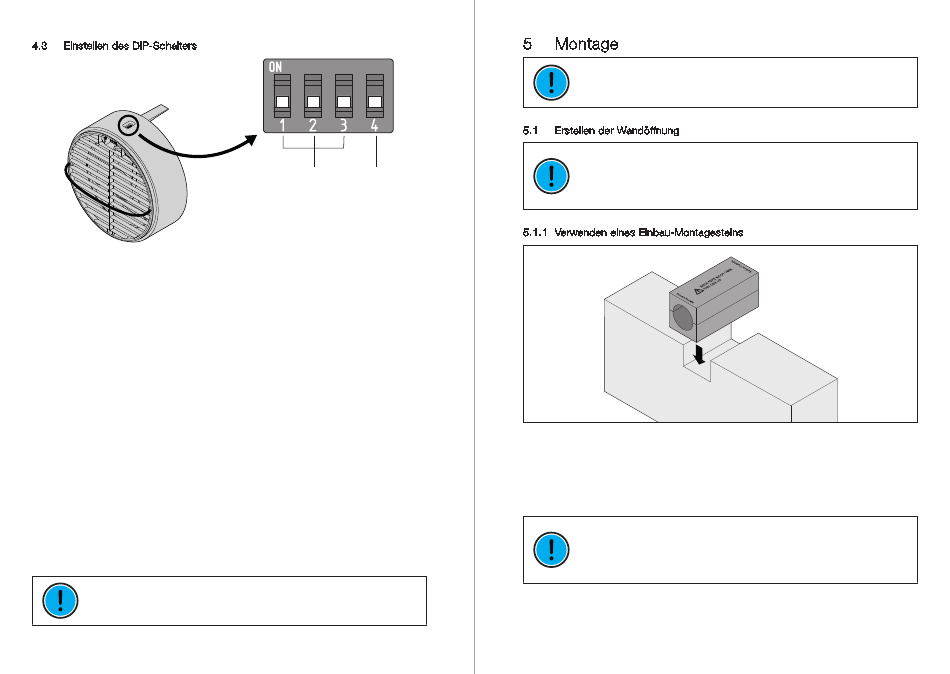

Einstellen des DIP-Schalters

Die Lüfter-Einheiten des ComfoSpot Twin40 besitzen an der oberen Seite einen
DIP-Schalter. Darüber muss während der Montage die gewünschte Zone und die
Startrichtung definiert werden. Über die Schalter 1 – 3 lassen sich die Einheiten den
Zonen 1 – 3 zuordnen. Auf diese Weise können einzelne ComfoSpot Twin40 bestimmten
Räumen zugeordnet werden, die über die TFT Twin separat angesteuert werden. Jedes
ComfoSpot Twin40 Gerät kann nur einer Zone angehören.
Der vierte Schalter des DIP definiert die Startrichtung des ComfoSpot Twin40. Dadurch
wird festgelegt, ob das Gerät zu Beginn des Wärmerückgewinnungsintervalls Luft in den
Raum (Schalter 4 unten) oder aus dem Raum (Schalter 4 oben) fördert. Um bei paar-
weiser Installation eine gleichmäßige Luftförderung zu erzielen, müssen die ComfoSpot
Twin40 Geräte exakt aufgeteilt werden. Konfigurieren Sie die Geräte so, dass in beide
Startrichtungen die gleiche Anzahl an ComfoSpot Twin40 Geräten verfügbar ist.
DIE LED TWIN UNTERSTÜTZT KEINE ZONENREGULIERUNG. ES MUSS ABER
TROTZDEM DIE STARTRICHTUNG DES LÜFTERS (SCHALTER 4) BEI DER INS-
TALLATION EINGESTELLT WERDEN.
DE 14
Zoneneinstellung Lüfter-
Startrichtung
5

Montage

LESEN SIE SICH DIE ANWEISUNGEN VOR BEGINN DER MONTAGE SORGFÄLTIG
DURCH.
5.1 Erstellen der Wandöffnung
ENTSPRECHEND DER GEWÄHLTEN MONTAGEWEISE, FOLGEN SIE BITTE DEN
ANWEISUNGEN FÜR DIE NUTZUNG DES EINBAU-MONTAGESTEINS ODER DEN
ANWEISUNGEN FÜR DIE ERSTELLUNG EINER KERNBOHRUNG.

5.1.1 Verwenden eines Einbau-Montagesteins

Setzen Sie den Einbau-Montagestein aus Neopor
dabei auf die Installationshinweise auf dem Einbau-Montagestein. Das Gefälle der
Durchführung muss nach Außen gerichtet sein. Schneiden Sie überstehendes Material
des Einbau- Montagesteins bündig ab.
NACH DER FERTIGSTELLUNG DES MAUERWERKS, JEDOCH VOR DEN
PUTZARBEITEN, IST DER
ABZUSCHNEIDEN. DER PUTZ IST BIS AN DIE 160 mm ÖFFUNUNG
HERANZUFÜHREN, DA DIE INNEN- UND AUSSENBLENDE DEN MAUERSTEIN
NICHT VOLLSTÄNDIG ABDECKT.
in das Mauerwerk ein. Achten Sie
®
ÜBERSTEHENDE MAUERSTEIN BÜNDIG
15 DE
