Registrare Il Cuscinetto - Storck POWER ARMS SL Bedienungsanleitung

MONTAGGIO
74
Sgrassare accuratamente il segmento multidenti sia
dell'albero che della pedivella.
Spingere l'anello distanziale (4mm) sull'albero
– solo Powerarms SL MTB!
Ø
! Il diametro interno più grande (Ø
1
Ø
2 deve trovarsi sul lato interno!
Spalmare uno strato sottile di pasta d'assemblaggio
per componenti carbon (ad es. pasta d'assemblag-
gio DYNAMIC) sul segmento multidenti dell'albero.

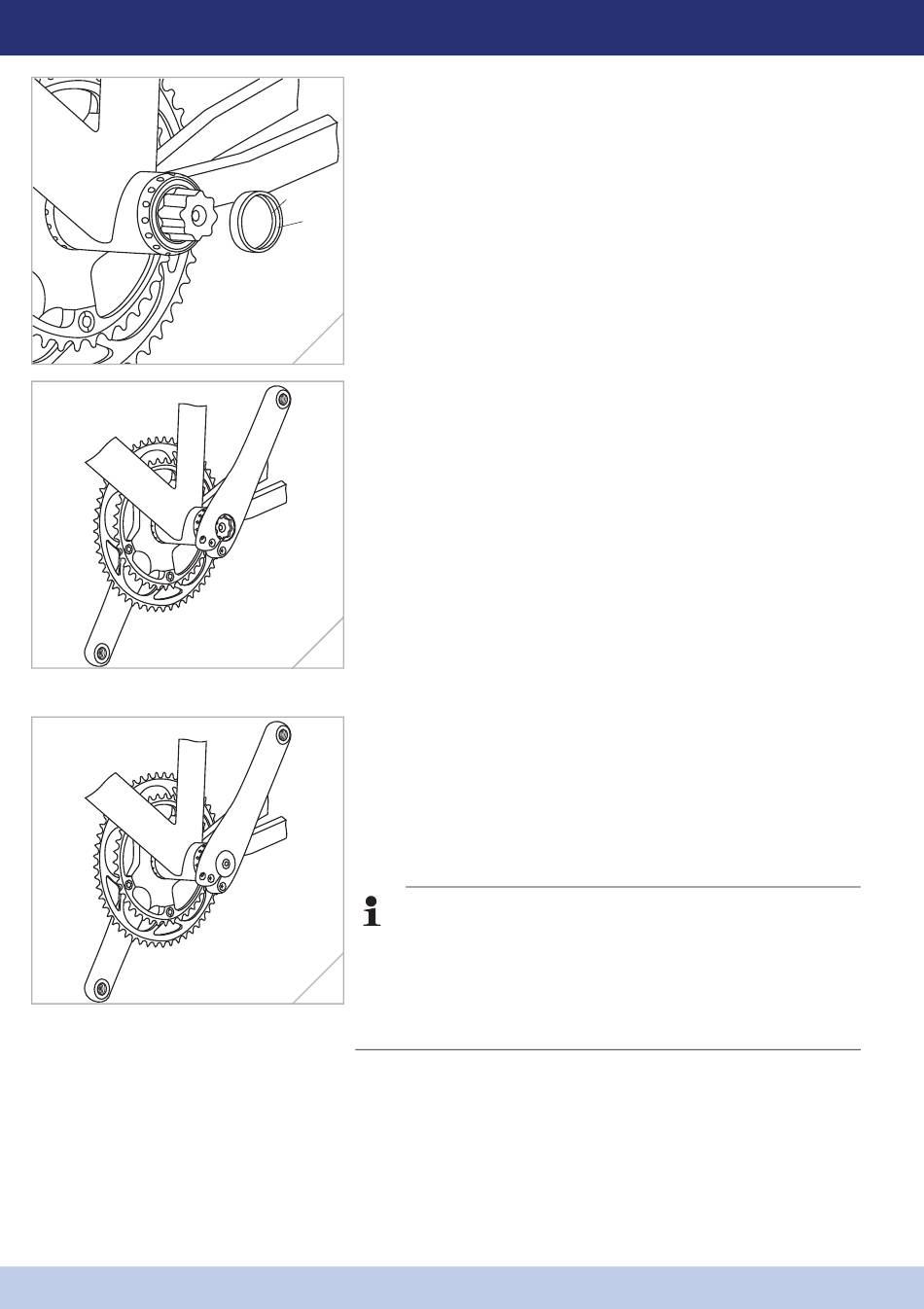

(Fig. 7)
7
Infilare la pedivella sinistra sul segmento multi-
denti dell'albero.
! Controllare che le due pedivelle siano perfetta-
mente allineate!
Premere le pedivelle a mano l'una contro l'altra
fino a battuta.
Le due pedivelle si trovano a contatto con gli anelli
interni dei cuscinetti.
(Fig. 8)
8

Registrare il cuscinetto

Montare la vite di regolazione.
Stringere progressivamente la vite di regolazione
fino a quando il cuscinetto delle pedivelle sia
esente da gioco, ma si lasci ancora ruotare senza
resistenza.
INFORMAZIONE
Normalmente il cuscinetto delle pedivelle è
registrato correttamente se la vite di regolazione
9
è stretta con una coppia di serraggio
da ca. 0,3 a 0,7Nm.
La registrazione del cuscinetto delle pedivelle è
terminata.
(Fig. 9)
