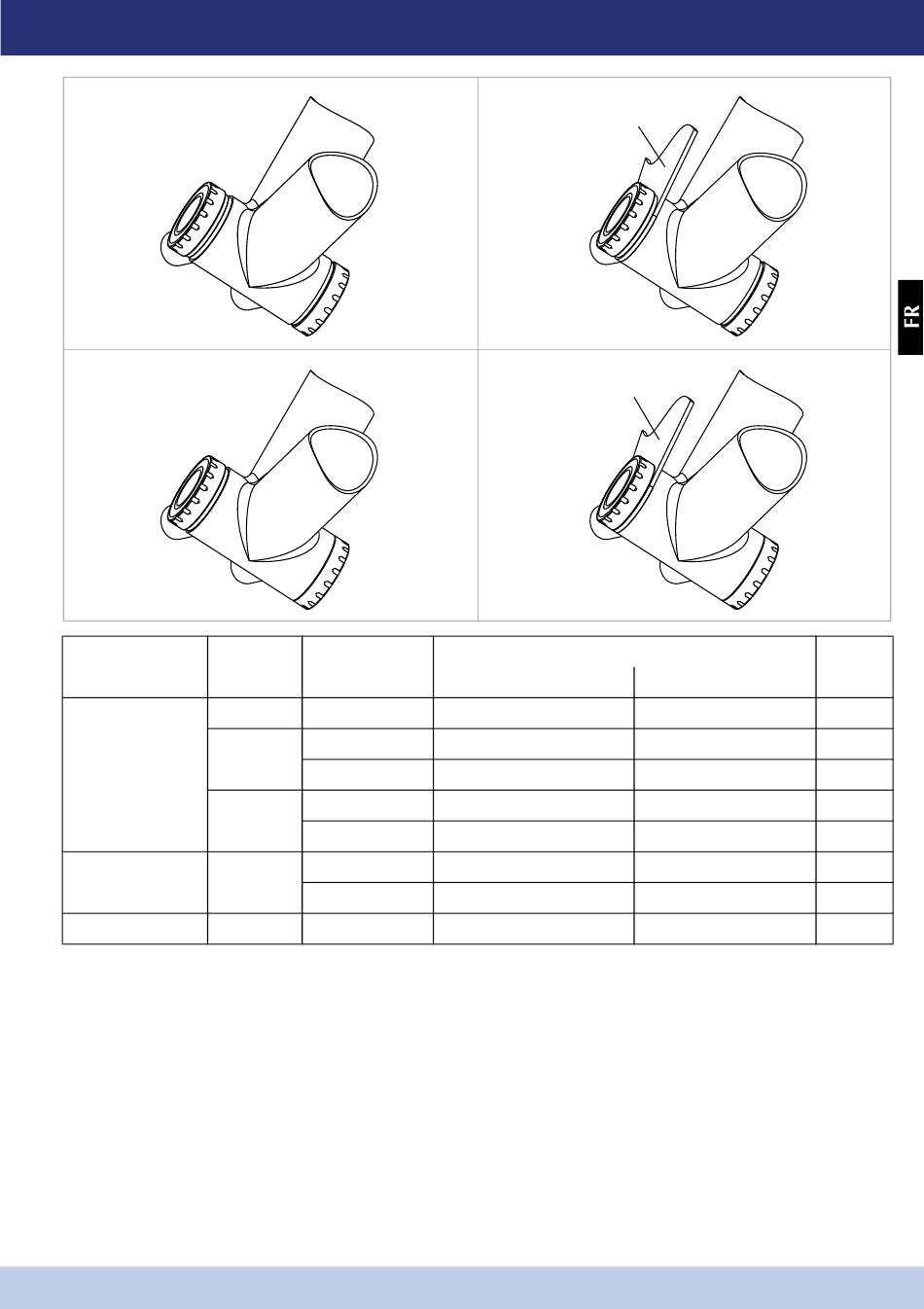

Monter les cuvettes

Mesurez la largeur de la boîte de pédalier de votre
cadre.
Vérifiez le type de dérailleur avant de votre vélo.
! Le Powerarms SL version route n'est pas compatible
avec un dérailleur E-Type!
Utilisez le tableau pour trouver le nombre adéquat
de bagues d'espacement à monter des deux cotés
de la boîte de pédalier.
! Le cas échéant, vérifiez que la vis du guide câble ne
dépasse pas de plus d'1mm de la boîte de pédalier!
E-TYPE,
B
Chainguide ...
E-TYPE,
D
Chainguide ...
Bague d'espacement
à droite
0
2×2,5mm
1×2,5mm
0+E-TYPE
1×2,5mm
0+Chainguide
MONTAGE
Dés.
à gauche
0
1×2,5mm A
1×2,5mm B
0 C
0 D
1x2,5mm C
1x2,5mm D
0 D
