MONTAGE
36

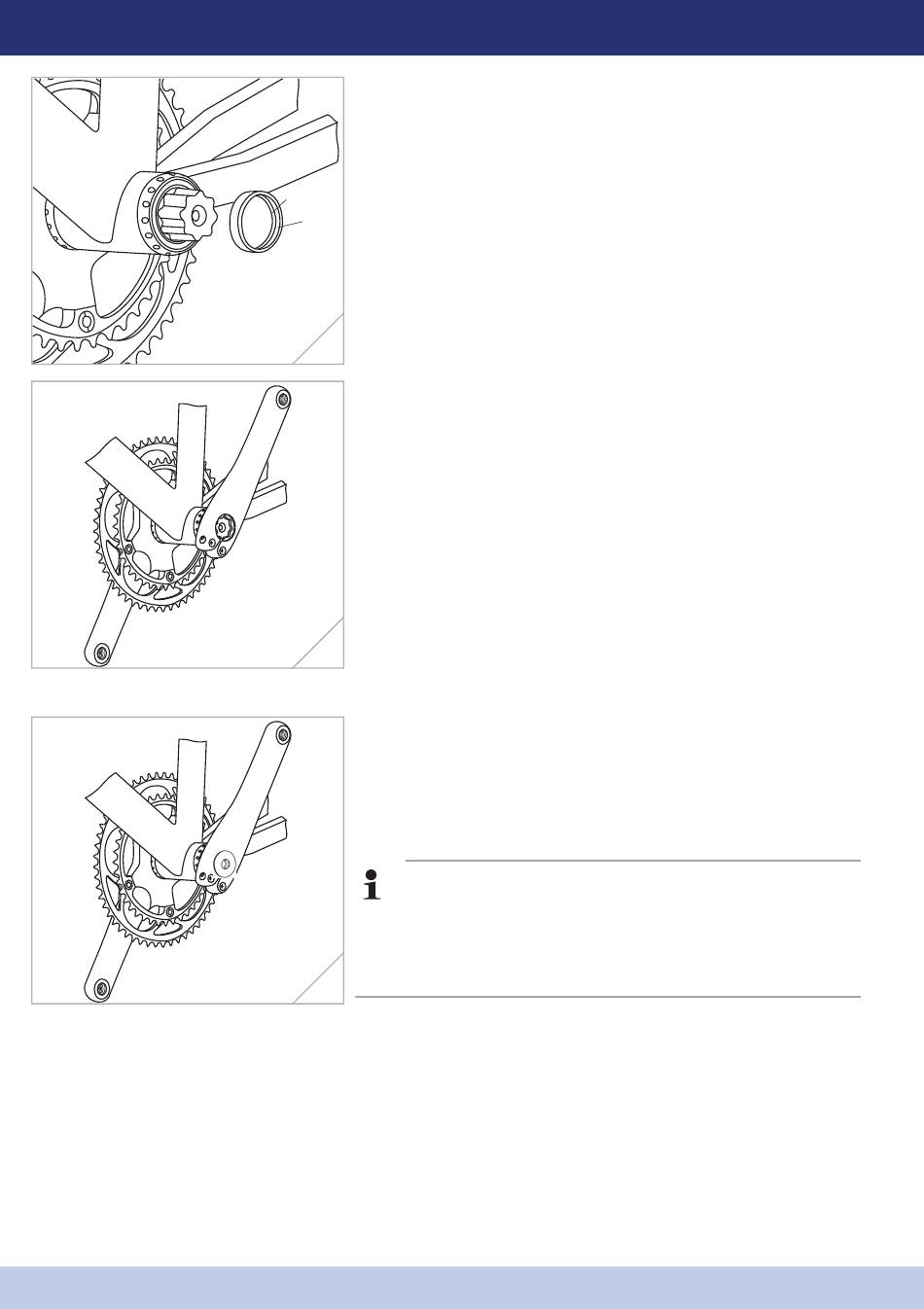

Graissez soigneusement l'axe et la manivelle au
niveau de la liaison.
Montez la bague d'espacement de 4mm sur l'axe
(seulement pour les Clavicula MTB!)
Ø
! Le diamètre interne (Ø
1
Ø
2 ment doit se situer du coté du cadre!
Mettez une fine couche de graisse spéciale carbo-
ne (graisse de montage DYNAMIC par exemple)
sur la denture de l'axe.
(Fig. 7)
7
Insérez la manivelle gauche sur la denture de l'axe.
! Vérifiez le bon positionnement angulaire de la
manivelle gauche par rapport à la droite!
Poussez la manivelle gauche à la main jusqu'à ce
qu'elle vienne buter sur le roulement.
Les deux manivelles doivent être en contact avec
la bague interne des roulements.
(Fig. 8)
8
Régler le jeu de pédalier
Montez la vis de réglage de jeu.
Serrez délicatement la vis de réglage de jeu jusqu'à
ce qu'aucun jeu axial ne réside tout en vérifiant
que le pédalier puisse tourner sans résistance.
INFORMATION
Pour un réglage correct du jeu de pédalier, le
couple de serrage de la vis de réglage de jeu se
situe en principe entre 0,3–0,7Nm.
9
Le réglage du jeu de pédalier est terminé.
(Fig. 9)
) de la bague d'espace-
