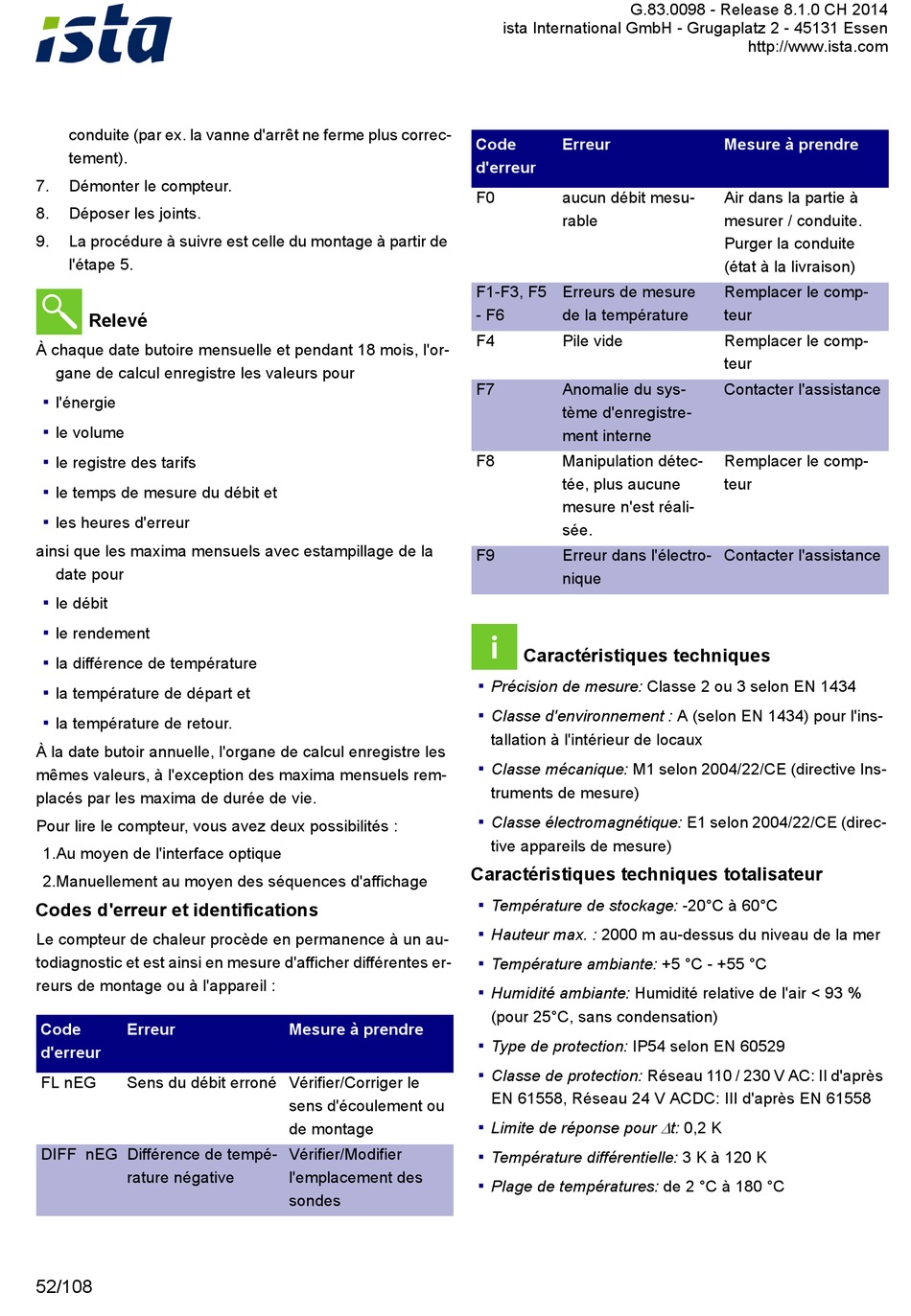

conduite (par ex. la vanne d'arrêt ne ferme plus correc-
tement).
7. Démonter le compteur.
8. Déposer les joints.
9. La procédure à suivre est celle du montage à partir de
l'étape 5.
Relevé
À chaque date butoire mensuelle et pendant 18 mois, l'or-
gane de calcul enregistre les valeurs pour
▪
l'énergie
▪
le volume
▪
le registre des tarifs
▪
le temps de mesure du débit et
▪
les heures d'erreur
ainsi que les maxima mensuels avec estampillage de la
date pour
▪
le débit
▪
le rendement
▪
la différence de température
▪
la température de départ et
▪
la température de retour.
À la date butoir annuelle, l'organe de calcul enregistre les
mêmes valeurs, à l'exception des maxima mensuels rem-
placés par les maxima de durée de vie.
Pour lire le compteur, vous avez deux possibilités :
1.Au moyen de l'interface optique
2.Manuellement au moyen des séquences d'affichage
Codes d'erreur et identifications
Le compteur de chaleur procède en permanence à un au-
todiagnostic et est ainsi en mesure d'afficher différentes er-
reurs de montage ou à l'appareil :
Code Erreur
d'erreur
FL nEG Sens du débit erroné Vérifier/Corriger le
DIFF nEG Différence de tempé-
rature négative
52/108
Mesure à prendre
sens d'écoulement ou
de montage
Vérifier/Modifier
l'emplacement des
sondes
G.83.0098 - Release 8.1.0 CH 2014
ista International GmbH - Grugaplatz 2 - 45131 Essen
Code Erreur
d'erreur
F0 aucun débit mesu-
rable
F1-F3, F5 Erreurs de mesure
- F6 de la température
F4 Pile vide
F7 Anomalie du sys-
tème d'enregistre-
ment interne
F8 Manipulation détec-
tée, plus aucune
mesure n'est réali-
sée.
F9 Erreur dans l'électro-
nique
Caractéristiques techniques
▪
Précision de mesure: Classe 2 ou 3 selon EN 1434
▪
Classe d'environnement : A (selon EN 1434) pour l'ins-
tallation à l'intérieur de locaux
▪
Classe mécanique: M1 selon 2004/22/CE (directive Ins-
truments de mesure)
▪
Classe électromagnétique: E1 selon 2004/22/CE (direc-
tive appareils de mesure)
Caractéristiques techniques totalisateur
▪
Température de stockage: -20°C à 60°C
▪
Hauteur max. : 2000 m au-dessus du niveau de la mer
▪
Température ambiante: +5 °C - +55 °C
▪
Humidité ambiante: Humidité relative de l'air < 93 %
(pour 25°C, sans condensation)
▪
Type de protection: IP54 selon EN 60529
▪
Classe de protection: Réseau 110 / 230 V AC: II d'après
EN 61558, Réseau 24 V ACDC: III d'après EN 61558
▪
Limite de réponse pour
▪
Température différentielle: 3 K à 120 K
▪
Plage de températures: de 2 °C à 180 °C
http://www.ista.com
Mesure à prendre
Air dans la partie à
mesurer / conduite.
Purger la conduite
(état à la livraison)
Remplacer le comp-
teur
Remplacer le comp-
teur
Contacter l'assistance
Remplacer le comp-
teur
Contacter l'assistance

t: 0,2 K
