değil, her zaman vida dişi bağlantısından tutulmalı ve ta-
şınmalıdır.
▪
Cihaz sadece yetkili uzman personel tarafından monte
edilebilir!
▪
ultego III perfect yalnızca ısıtma sistemlerindeki su dola-
şımı için uygundur. İçme suyunda kullanılması yasaktır.
▪
Sayacın su-glikol karışımlı ısıtma sistemlerinde kullanı-
mına izin verilmez.
▪
Montaj ve sökme işlemi yalnızca sistemde basınç yok-
ken yapılmalıdır.
▪
Montajdan sonra soğuk baskıyla sızdırmazlık testi yapıl-
malıdır.
▪
Sayacı sadece çalışma şartları altında ürün etiketine uy-
gun şekilde yerleştirin, aksi takdirde tehlikeli durumlar
oluşabilir ve garanti geçersiz kalır.
▪
Güvenlik mührünün kırılmasıyla garanti sona erer, ayrı-
ca uyumluluk ya da kalibrasyon kaybolur.
▪
110 V / 230 V modelleri sadece bir elektrik teknisyeni ta-
rafından bağlanabilir.
▪
Voltaj beslemesi için yalnızca bir göz kullanılabilir - kır-
mızı kilit kapağını çıkarmayın.
▪
Yıldırımdan korunma özelliği yoktur. Bunu binanın kendi
paratoner sistemi üzerinden yapmalısınız.
▪
Isı sayaçlarının kullanımına ilişkin talimatlar göz önünde
bulundurulmalıdır, bkz. EN 1434, Bölüm 6! Özellikle sis-
temde kavitasyon olması önlenmelidir.
▪
Montaj yapılırken, işletim esnasında aritmetik mantık bi-
rimine suyun girmemesi sağlanmalıdır. Özellikle soğuk
sayım için kullanıldığında, bağlı olan hatlar üzerinden
aritmetik mantık birimine yoğuşan suların girmemesine
dikkat edilmelidir (düğüm aşağıya doğru oluşturulmalı-
dır).
▪
Almanya'da MID onaylı cihazlarda şu hususlar geçerli-
dir: DN 25'den küçük/eşit boru hatlarına yeni kurulumlar
için kısa sensörler ancak direkt daldırmalı olarak monte
edilebilir!
▪
ultego III perfect sadece yumuşak ve nemli bir bez ile te-
mizlenmelidir.
Montajla ilgili uyarılar
▪
Kalibrasyonla ilgili güvenlik işaretleri ultego III perfect
zarar görmemeli veya çıkarılmamalıdır! Aksi takdirde
garanti ve cihazın kalibrasyon onayı geçersiz olur.
▪
Tüm hatlar, kuvvetli akım veya yüksek frekans kabloları-
na 300 mm asgari mesafeyle döşenmelidir.
▪
Aşırı basınç sonucu kavitasyon oluşumu tüm ölçüm ala-
nında önlenmelidir, diğer bir deyişle q
yüksek basınç q 'te yaklaşık 3 bar olmalıdır (yaklaşık
s
80 °C için geçerlidir).
▪
Montaj yeri (geri dönüş/besleme) kadranda belirtilmiştir.
Lütfen ölçülere göz atın ve yeterli boşluk olup olmadığını
kontrol edin.
▪
ultego III perfect müşterek geri dönüşlü ikili ısıtma dev-
relerinde, örn. kalorifer, sıcak su gibi devrelerde, monte
edilecekse, montaj yeri yeterli genişlikte (T-bağlantıdan
en az 10 DN uzaklıkta) olmalıdır, bu şekilde farklı sıcak-
lıklar iyice karıştırılabilir.
▪
Sıcaklık sensörleri, akış sensörü ile aynı ısıtma veya so-
ğutma devresine monte edilmelidir (ek karışımlara dik-
kat edin / aynı devre kuralı).
▪
Daldırmalı kovanlar en azından boru kesitinin ortasına
kadar uzanmalıdır. Daldırmalı kovanın akıcı ortama tam
asgari dalma derinliği kullanılan sıcaklık sensörünün
onayına bağlıdır.
▪
Sıcaklık sensörü: Hatlar ayrılmamalı, kısaltılmamalı
veya değiştirilmemelidir.
Soğuk sayaç montajıyla ilgili uyarılar
▪
Soğuk sayaçlarda veya kombine ısı / soğuk sayaçlarda
montaj esnasında ölçüm borusundaki ses sondalarının
yana veya aşağı doğru bakmasına dikkat edilmelidir (yo-
ğuşmuş su oluşumu). Daldırmalı kovanlar da, sensör
yatay veya dikey biçimde aşağı duracak şekilde monte
edilmelidir.
▪
Sayaç her zaman geri dönüş hattına monte edilmelidir.
(Dikkat! Uygun sipariş seçeneğini seçin!)
Hesaplama devresinin montajıyla ilgili uyarılar
▪
Hesaplama devresinin ortam sıcaklığı 55 °C'yi aşmama-
lıdır.
▪
Direkt güneş ışınlarından kaçınılmalıdır.
▪

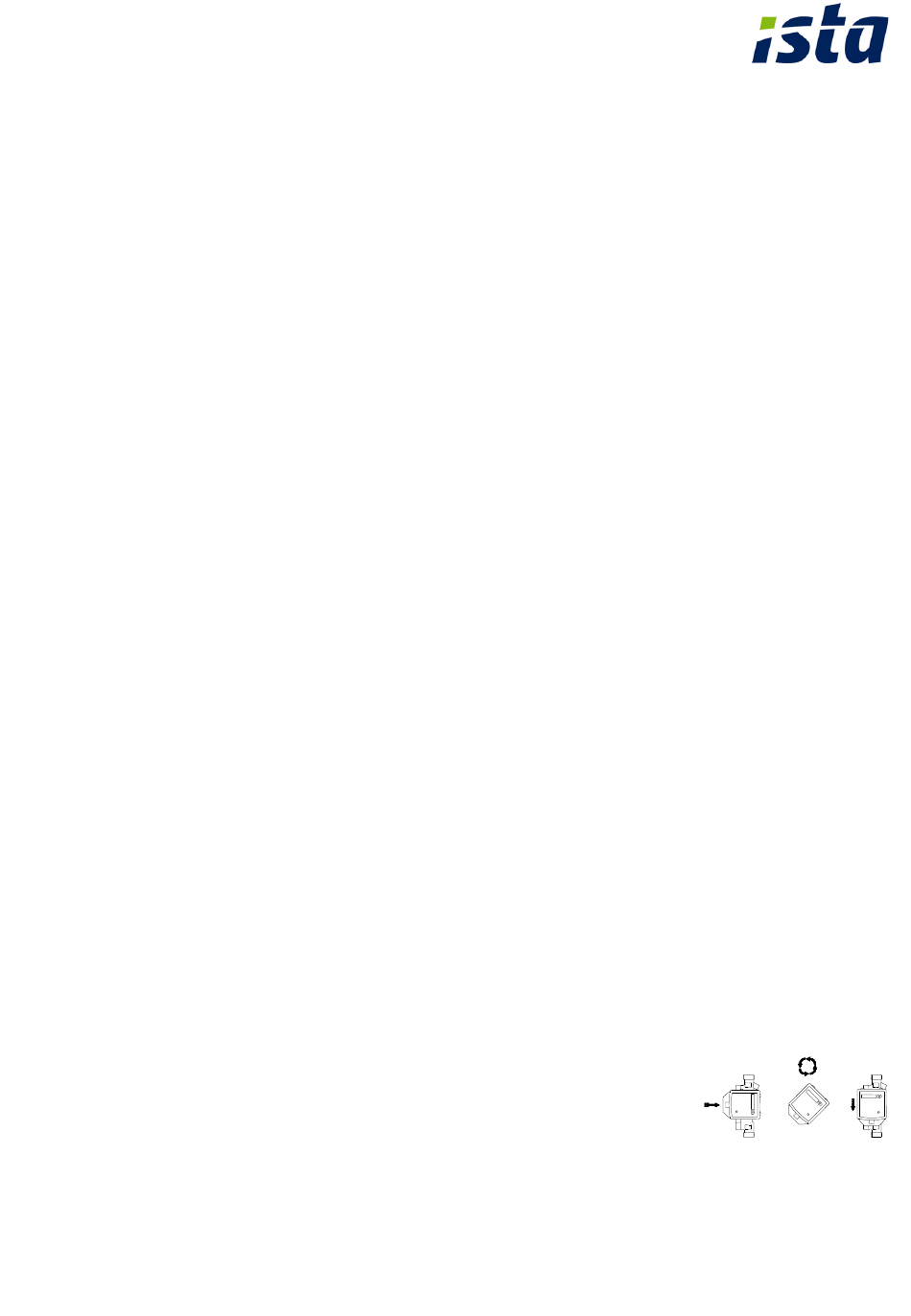

Montaj, akış sensörüne di-
key veya yatay olarak ger-
çekleştirilebilir. Bunun için
hesaplama birimi akış sen-
söründen çekilerek çıkarı-
lır, döndürülerek istenilen konumda takılır.
▪
10 °C'nin altındaki veya 90 °C'nin üzerindeki su sıcaklık-
larında hesaplama birimi duvara sabitlenmelidir. Bu sıra-
'de en az 1 bar ve
p
