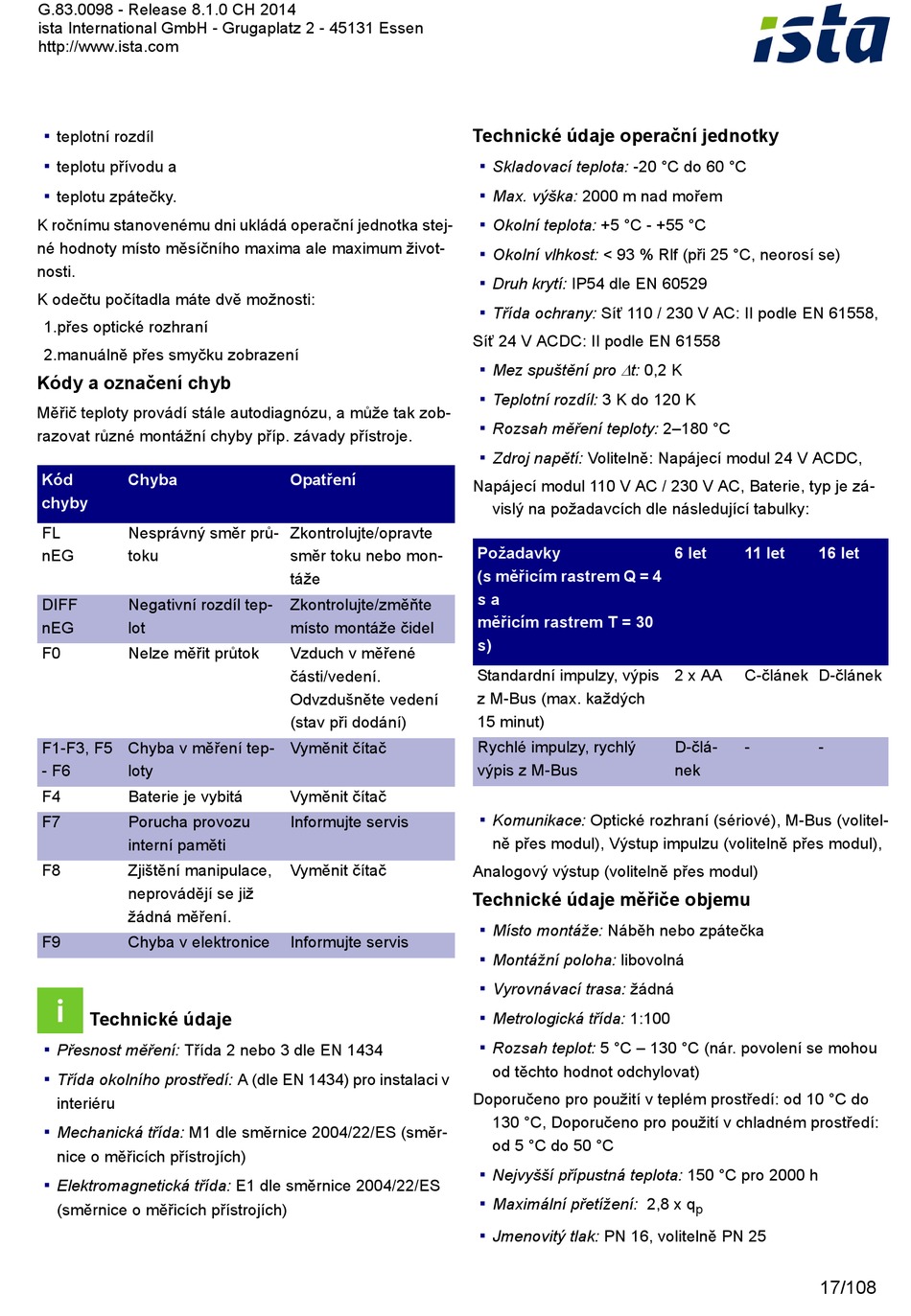

teplotní rozdíl
▪
teplotu přívodu a
▪
teplotu zpátečky.
K ročnímu stanovenému dni ukládá operační jednotka stej-
né hodnoty místo měsíčního maxima ale maximum život-
nosti.
K odečtu počítadla máte dvě možnosti:
1.přes optické rozhraní
2.manuálně přes smyčku zobrazení
Kódy a označení chyb
Měřič teploty provádí stále autodiagnózu, a může tak zob-
razovat různé montážní chyby příp. závady přístroje.
Kód Chyba
chyby
FL Nesprávný směr prů-
nEG toku
DIFF Negativní rozdíl tep-
nEG lot
F0 Nelze měřit průtok
F1-F3, F5 Chyba v měření tep-
- F6 loty
F4 Baterie je vybitá
F7 Porucha provozu
interní paměti
F8 Zjištění manipulace,
neprovádějí se již
žádná měření.
F9 Chyba v elektronice
Technické údaje
▪
Přesnost měření: Třída 2 nebo 3 dle EN 1434
▪
Třída okolního prostředí: A (dle EN 1434) pro instalaci v
interiéru
▪
Mechanická třída: M1 dle směrnice 2004/22/ES (směr-
nice o měřicích přístrojích)
▪
Elektromagnetická třída: E1 dle směrnice 2004/22/ES
(směrnice o měřicích přístrojích)
Opatření
Zkontrolujte/opravte
směr toku nebo mon-
táže
Zkontrolujte/změňte
místo montáže čidel
Vzduch v měřené
části/vedení.
Odvzdušněte vedení
(stav při dodání)
Vyměnit čítač
Vyměnit čítač
Informujte servis
Vyměnit čítač
Informujte servis
Technické údaje operační jednotky
▪
Skladovací teplota: -20 °C do 60 °C
▪
Max. výška: 2000 m nad mořem
▪
Okolní teplota: +5 °C - +55 °C
▪
Okolní vlhkost: < 93 % Rlf (při 25 °C, neorosí se)
▪
Druh krytí: IP54 dle EN 60529
▪
Třída ochrany: Síť 110 / 230 V AC: II podle EN 61558,
Síť 24 V ACDC: II podle EN 61558
▪ 
Mez spuštění pro t: 0,2 K
▪
Teplotní rozdíl: 3 K do 120 K
▪
Rozsah měření teploty: 2–180 °C
▪
Zdroj napětí: Volitelně: Napájecí modul 24 V ACDC,
Napájecí modul 110 V AC / 230 V AC, Baterie, typ je zá-
vislý na požadavcích dle následující tabulky:
Požadavky
(s měřicím rastrem Q = 4
s a
měřicím rastrem T = 30
s)
Standardní impulzy, výpis
z M-Bus (max. každých
15 minut)
Rychlé impulzy, rychlý
výpis z M-Bus
▪
Komunikace: Optické rozhraní (sériové), M-Bus (volitel-
ně přes modul), Výstup impulzu (volitelně přes modul),
Analogový výstup (volitelně přes modul)
Technické údaje měřiče objemu
▪
Místo montáže: Náběh nebo zpátečka
▪
Montážní poloha: libovolná
▪
Vyrovnávací trasa: žádná
▪
Metrologická třída: 1:100
▪
Rozsah teplot: 5 °C – 130 °C (nár. povolení se mohou
od těchto hodnot odchylovat)
Doporučeno pro použití v teplém prostředí: od 10 °C do
130 °C, Doporučeno pro použití v chladném prostředí:
od 5 °C do 50 °C
▪
Nejvyšší přípustná teplota: 150 °C pro 2000 h
▪
Maximální přetížení: 2,8 x q
▪
Jmenovitý tlak: PN 16, volitelně PN 25
6 let 11 let 16 let
2 x AA C-článek D-článek
D-člá- - -
nek
p
