Vilken typ av batteri som ska användas vid batteridrift
beror på respektive krav på ultego III perfect. Beakta re-
levant tabell i de tekniska specifikationerna.
▪
Nätdelen känner av om nätspänning finns. Denna signal
vidarebefordras till ultego III perfect. På så sätt identifie-
rar ultego III perfect automatiskt om strömförsörjning
sker genom ett batteri eller en nätdel.
Information om montering av kommunikations-
modulerna
ultego III perfect är som standard utrustad med ett optiskt
gränssnitt enligt EN 62056-21:2002. Dessutom kan upp till
två av följande kommunikationsmoduler användas:
▪
Impulsmodul (impulser för energi/volym/enhetsstatus/
tariffregister 1/tariffregister 2; potentialfritt, studsfritt)
▪
M-Bus-modul G4 enligt EN 1434-3, fast och utökad, va-
riabelt protokoll
▪
M-Bus-modul G4 MI med två impulsingångar
▪
Analogmodul (separat nätdel på 230 V behövs (art.nr
77597))
Modulerna påverkar inte förbrukningsmätningen och kan
monteras i efterhand utan att det påverkar etikettens giltig-
het.
▪

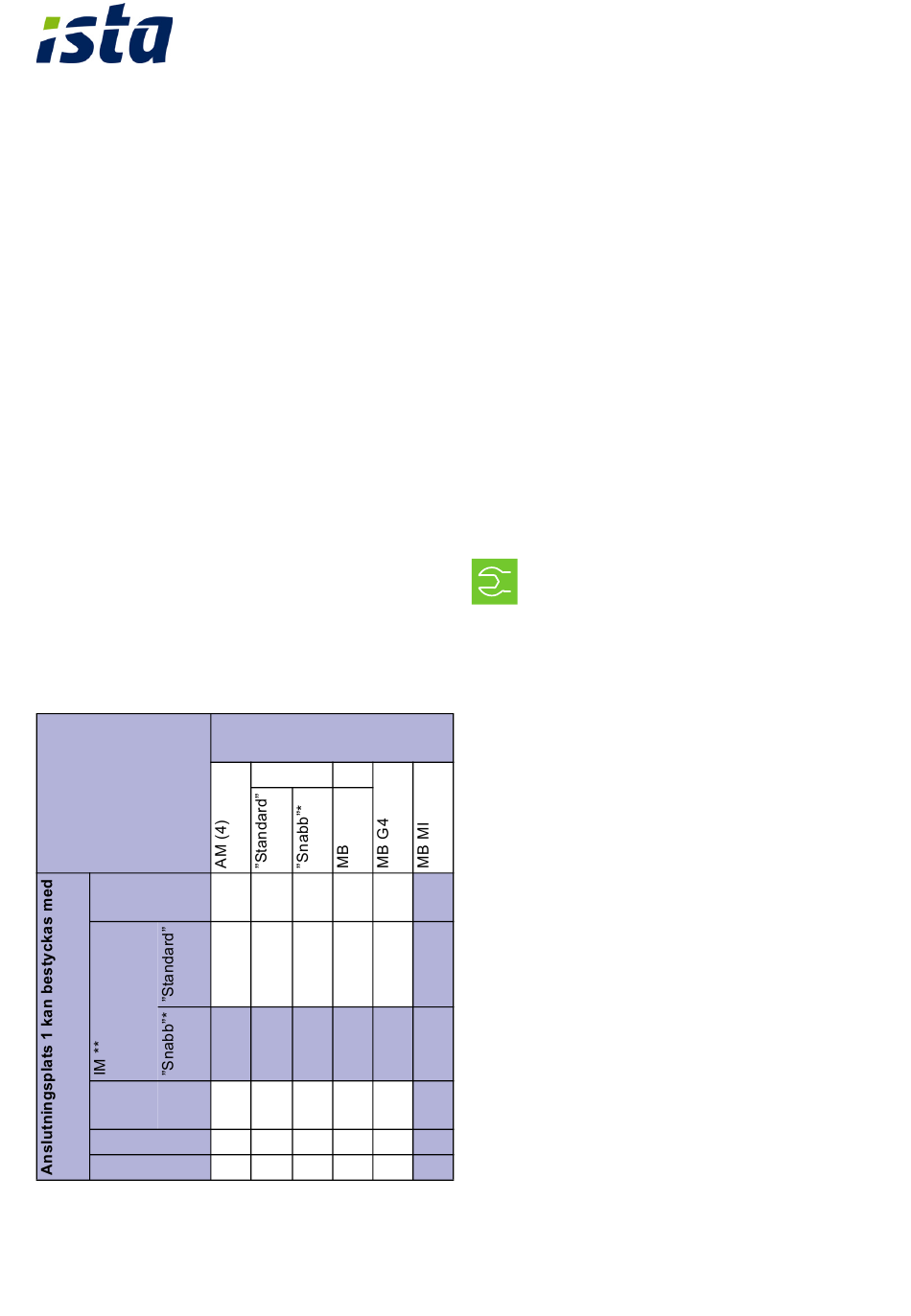

Tillåtna modulkombinationer:
AM = Analogmodul
MB, MB G4, MB MI =
M-Bus-modul
IM = Impulsmodul
AM
MB
MB G4
MB MI
*)
94/108
Anslutningsplats 2 är
bestyckad med
IM
ja ja ja ja ja
(3)
ja ja ja ja ja
(3)
(2) (1)
nej nej nej nej nej
ja ja ja ja ja
(3)
ja ja ja ja ja
ja ja ja ja ja
ista International GmbH - Grugaplatz 2 - 45131 Essen
▪
endast en modul med snabba impulser möjligt
▪
endast tillåtet på anslutningsplats 2
▪
min. impulstid:
▪
2 ms, när impulsmodul 1 inte är bestyckad
▪
5 ms, när impulsmodul 1 är bestyckad
**) Om en andra impulsmodul ansluts i efterhand på anslut-
ningsplats 1 kan den inställda impulstiden för modul 2 änd-
ras!
1.Impulsutgångar för snabba impulser min. 5 ms
2.Den första och andra kanalen kan parametreras indivi-
duellt
3.Sekundäradressen för de båda modulerna kan endast
ändras via modul 1
4.För räknare med spänningsmodul på 110 V/230 V kan
den analoga modulen inte användas på anslutnings-
plats 2.
Montering
a) Montering av räknaren
1. Spola igenom rörledning enligt DIN/EN. Beakta be-
stämmelserna som gäller i användarlandet!
2. Beakta flödesriktningen och jämför med pilen på räk-
naren.
3. Stäng spärrventilerna framför och efter monterings-
platsen.
4. Demontera passtycket.
5. Rengör tätningsytorna.
6. Använd endast nya packningar.
nej
7. Sätt i en ny packning.
8. Beakta flödesriktningen och jämför med pilen på räk-
nej
naren.
9. Montera räknaren.
10. Dra åt alla skruvar (vid flänsanslutningar ska muttrar-
na dras åt korsvis).
nej
11. Beroende på utförande ska temperatursensorer mon-
teras in i T-stycken, kulventiler eller dopphylsor.
nej
b) Väggmontering räkneverk (tillval)
1. Dra ned räkneverket uppifrån från hållaren.
nej
2. Skruva av hållaren med kryssmejsel.
nej
3. Innan hålen borras måste det kontrolleras om det finns
infällda ström-, gas- och vattenledningar på monte-
ringsplatsen.
