Ista domaqua m Montageanleitung

domaqua m
E.83.0076 - Release 8.4.0 CH 2017
ista International GmbH – Luxemburger Str. 1 – 45131 Essen Germany
http://www.ista.com
Montageanleitung
Verwendung / Funktion

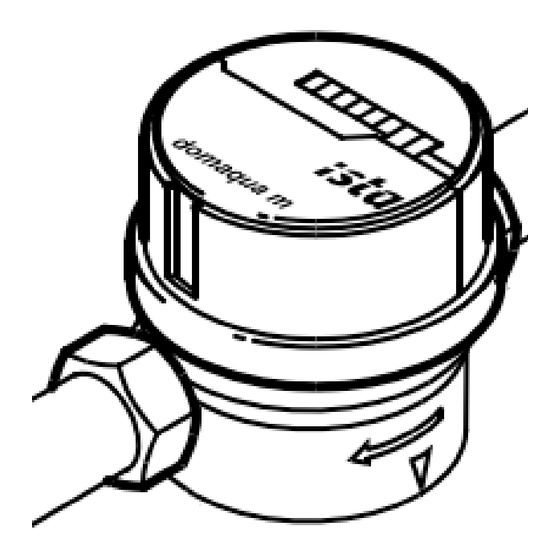

Der mechanische Aufputz-Wasserzähler
domaqua m, der je nach Bestellvariante für
die Messung von Kalt- oder Warmwasser
verwendet werden kann, ist ein Einstrahl
Flügelradzähler. Die Drehung der Flügelra-
dachse wird mittels einer Magnetkupplung
über das mechanische Zählwerkgetriebe
auf das Rollenzählwerk übertragen, wo-
durch dieses nicht mit dem Leitungswasser
in Verbindung kommt (Trockenläufer). Die
Aufputz-Wasserzähler können horizontal
und vertikal installiert werden.
Lieferumfang
1 domaqua m
▪
2 Dichtungen
▪
1 Montageanleitung
▪
Lagerung / Entsorgung
Lagern Sie das Gerät trocken und frost-
▪
frei.
Entsorgen Sie ausgetauschte oder defek-
▪
te Teile umweltgerecht.
Hinweise zur Montage
Das Gerät darf nur von autorisierten Fach-
▪
handwerkern montiert werden!
Beachten Sie die landesspezifischen Ge-
▪
setze, Normen und Richtlinien zum Ein-
bau von Wasserzählern.
Den domaqua m ausschließlich
▪
waagrecht oder senkrecht einbauen.
domaqua m nicht mit dem Zählwerk nach
▪
unten einbauen.
Der domaqua m muss spannungsfrei in
▪
die Rohrleitungen eingebaut werden.
Den Zähler vor Stößen und Erschütterun-
▪
gen schützen.
Schützen Sie den Zähler vor Frost bzw.
▪
montieren Sie ihn an einer frostsicheren
Stelle.
Nehmen Sie keine Schweißarbeiten an
▪
Leitungen vor, wenn bereits ein Zähler
montiert ist.
Montage
1. Rohrleitung spülen. Länderspezifische
Bestimmungen beachten!
2. Absperrventile schließen.
3. Nahegelegene Zapfstelle vom Montage-
ort öffnen, um die Leitung druckzuentlas-
ten.
4. Passstück ausbauen.
5. Dichtflächen reinigen.
6. Neue Dichtung einlegen.
HINWEIS
Nur neue, beiliegende Dich-
►
tungen verwenden.
7. Fließrichtung beachten, mit dem Pfeil
auf dem Zähler vergleichen und den
Zähler entsprechend ausrichten.
8. Zähler einbauen.
9. Alle Verbindungselemente festziehen.
Inbetriebnahme
1. Absperrventile öffnen.
2. Zähler auf Dichtheit prüfen.
3. Funktion prüfen.
4. Zählwerk in richtige Ableseposition dre-
hen.
5. Zähler verplomben.
6. domaqua m äußerlich mit einem feuch-
ten Tuch reinigen. Die Verwendung von
Reinigungsmitteln ist nicht erlaubt.
Austausch
1. Absperrventile schließen.
2. Zählerstand notieren.
3. Nahegelegene Zapfstelle vom Montage-
ort öffnen, um die Leitung druckzuentlas-
ten.
4. Verschraubungen langsam aufdrehen,
da noch Druck auf der Leitung sein kann
(z. B. Absperrventil schließt nicht mehr
richtig).
5. Zähler ausbauen.
6. Weiter siehe Montage ab Punkt 6.
Technische Daten
Vgl. Typenschild. Darüber hinaus:
▪
Klasse der Empfindlichkeit gegenüber Un-
regelmäßigkeiten im Geschwindigkeits-
feld vor/hinter dem Zähler: U0/D0
▪
Klimatische und mechanische Umweltbe-
dingungen: Klasse B
EU-Richtlinien Konformitätser-
klärung
Die Konformitätserklärung wird in einem zu-
sätzlichen Dokument bereitgestellt. Dieses
ist auch zu finden unter
Die vollständige Konformitätserklärung fin-
den Sie unter http://www.ista.com/ce.
Zulassung
EG Baumuster-Prüfbescheinigung: ET3:
▪
DE-16-MI001-PTB005, TU4: LNE 30366
1/2
