ment être montés de sorte que le palpeur soit placé ho-
rizontalement ou verticalement vers le bas.
▪
Le compteur doit toujours être monté dans le sens du re-
tour. (Attention ! Choisir l'option de commande
correspondante !)
Consignes pour le montage du totalisateur
▪
La température ambiante du totalisateur ne doit pas dé-
passer 55 °C.
▪
Eviter les rayonnements solaires directs.
▪

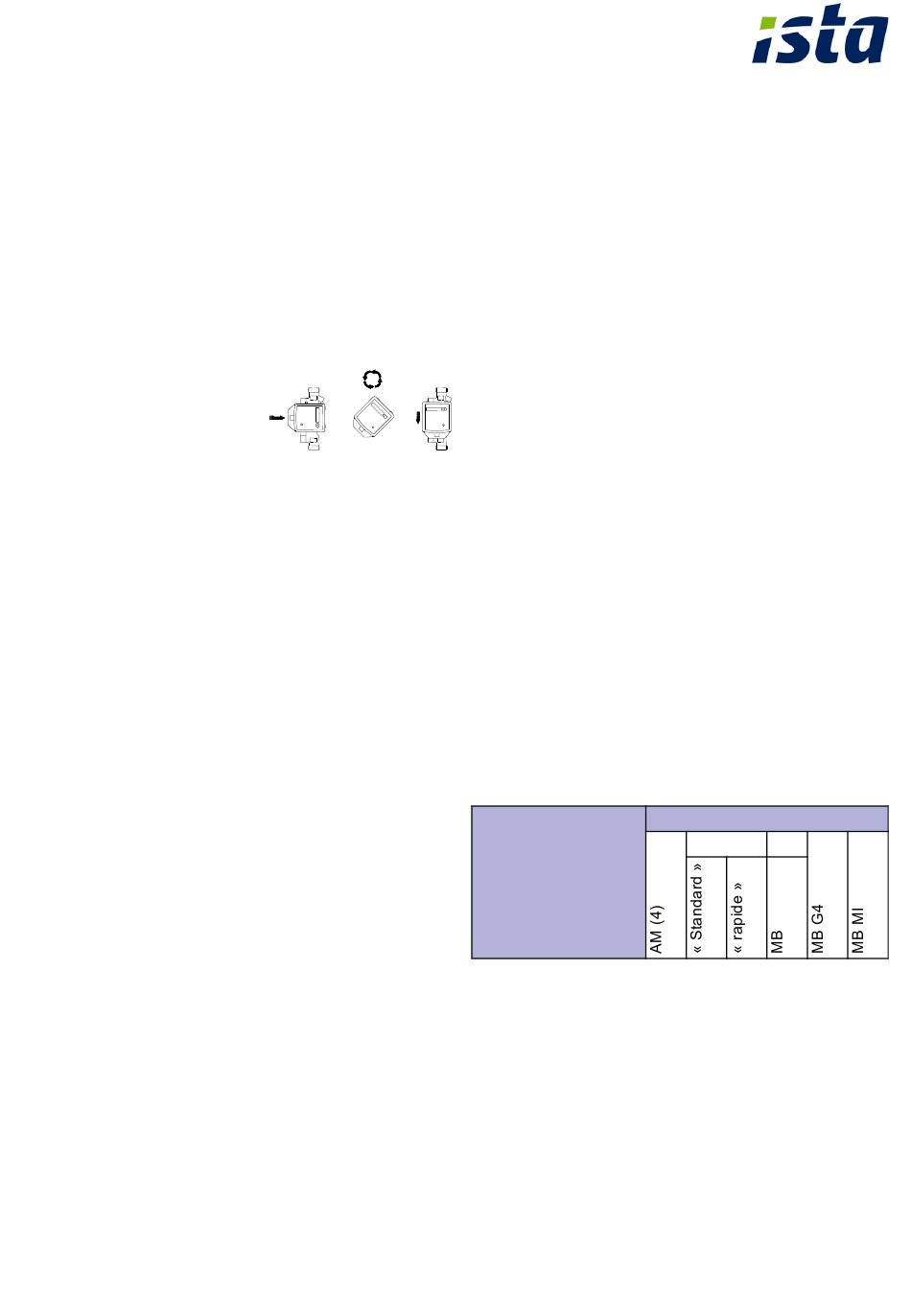

Le montage du capteur de
débit peut se faire horizon-
talement ou verticalement.
Pour ce faire, retirer l'or-
gane de calcul du capteur
de débit, le tourner puis le replacer dans la position dé-
sirée.
▪
En cas de températures de l'eau de chauffage infé-
rieures à 10 °C ou supérieures à 90 °C, l'organe de
calcul doit être fixé au mur. Il faut alors veiller à ce que
de l'eau de condensation ne puisse pas pénétrer dans
l'organe de calcul on longeant les conduites.
▪
Pour les modèles avec circuit de commande amovible,
celui-ci peut être débranché pendant l'installation puis
rebranché. Veillez bien à ne connecter ensemble que
des capteurs de débit et des organes de calcul compa-
tibles et à bien respecter l'ordre de branchement (rouge
/ bleu / blanc).
▪
Le circuit de commande ne peut pas être allongé.
Consignes pour le montage de l'alimentation en
tension
▪
Les modules de tension 110 V/230 V sont en caout-
chouc et correspondent à la classe de protection II.
Lorsque vous remplacez un appareil, vous n'avez donc
pas besoin de déconnecter la tension secteur.
▪
D'origine, le ultego III perfect dispose d'une pile.
▪
Un modèle spécifique est disponible, il s'agit d'un mo-
dule de tension préinstallé comprenant un câble dirigé
vers l'extérieur (110 V AC / 230 V AC) ou des bornes de
raccordement (24 V ACDC).
▪
Le module de tension 110 V ou 230 V doit être protégé
par un fusible 6 A à proximité du compteur ainsi que
contre toute manipulation.
▪
Il est interdit d'utiliser plusieurs compartiments pour l'ali-
mentation en tension, ne pas retirer la patte de blocage.
▪
En cas de fonctionnement avec pile, le type de pile dé-
pend de l'exploitation du ultego III perfect. Consultez à
ce sujet le tableau correspondant figurant sur la fiche
technique.
▪
Le bloc d'alimentation détecte toute présence de ten-
sion. Ce signal est acheminé vers le ultego III perfect. Le
ultego III perfect reconnaît ainsi automatiquement si l'ali-
mentation a lieu au moyen d'une batterie ou d'un bloc
d'alimentation.
Recommandations pour le montage du module
de communication
L' ultego III perfect est équipé en série d'une interface op-
tique selon la norme EN 62056-21:2002. De plus, jusqu'à
deux parmi les modules de communication suivants
peuvent être installés :
▪
module d'impulsions (impulsions pour l'énergie / le vo-
lume / le statut de l'appareil / le registre des tarifs 1 / le
registre des tarifs 2 ; sans potentiel, sans soubresaut)
▪
module M-bus G4 selon la norme EN 1434-3, protocole
fixe et étendu variable
▪
module M-bus G4 MI avec 2 entrées d'impulsions
▪
module analogique (bloc d'alimentation séparé 230 V
obligatoire (N° d'article 77597))
Ces modules n'ont aucun effet sur le relevé de la consom-
mation et peuvent donc à tout moment et sans blessure
être remis à niveau selon l'étiquette adhésive.
▪
Combinaisons de modules admises ::
AM = module analo-
gique
MB, MB G4, MB MI =
module M-bus
IM = module d'impul-
sions
le logement 4 est équipé de
IM
