Ved batteridrift afhænger batteritypen af de pågældende
krav til ultego III perfect. Vær i den forbindelse opmærk-
som på den tilsvarende tabel i de tekniske data.
▪
Strømforsyningsdelen kontrollerer om der foreligger net-
spænding. Dette signal sendes til ultego III perfect. Så-
dan genkender ultego III perfect automatisk, om den
bliver forsynet fra et batteri eller en strømforsyningsdel.
Informationer vedrørende montage af kommu-
nikationsmoduler
ultego III perfect er seriemæssigt udstyret med en optisk
grænseflade iht. EN 62056-21:2002. Desuden kan der bru-
ges indtil to af de følgende kommunikationsmoduler:
▪
impulsmodul (impulser til energi / volumen / apparatsta-
tus / tarifregister 1 / tarifregister 2; potentialfri, prelfri)
▪
M-bus-modul G4 iht. EN 1434-3, fast og udvidet, varia-
bel rapport
▪
M-bus-modul G4 MI med 2 impulsindgange
▪
Analogmodul (separat strømforsyningsdel 230 V påkræ-
vet (art.nr. 77597))
Disse moduler har ingen indflydelse på forbrugsregistrerin-
gen og kan derfor til enhver tid eftermonteres uden at bryde
klæbemærket.
▪

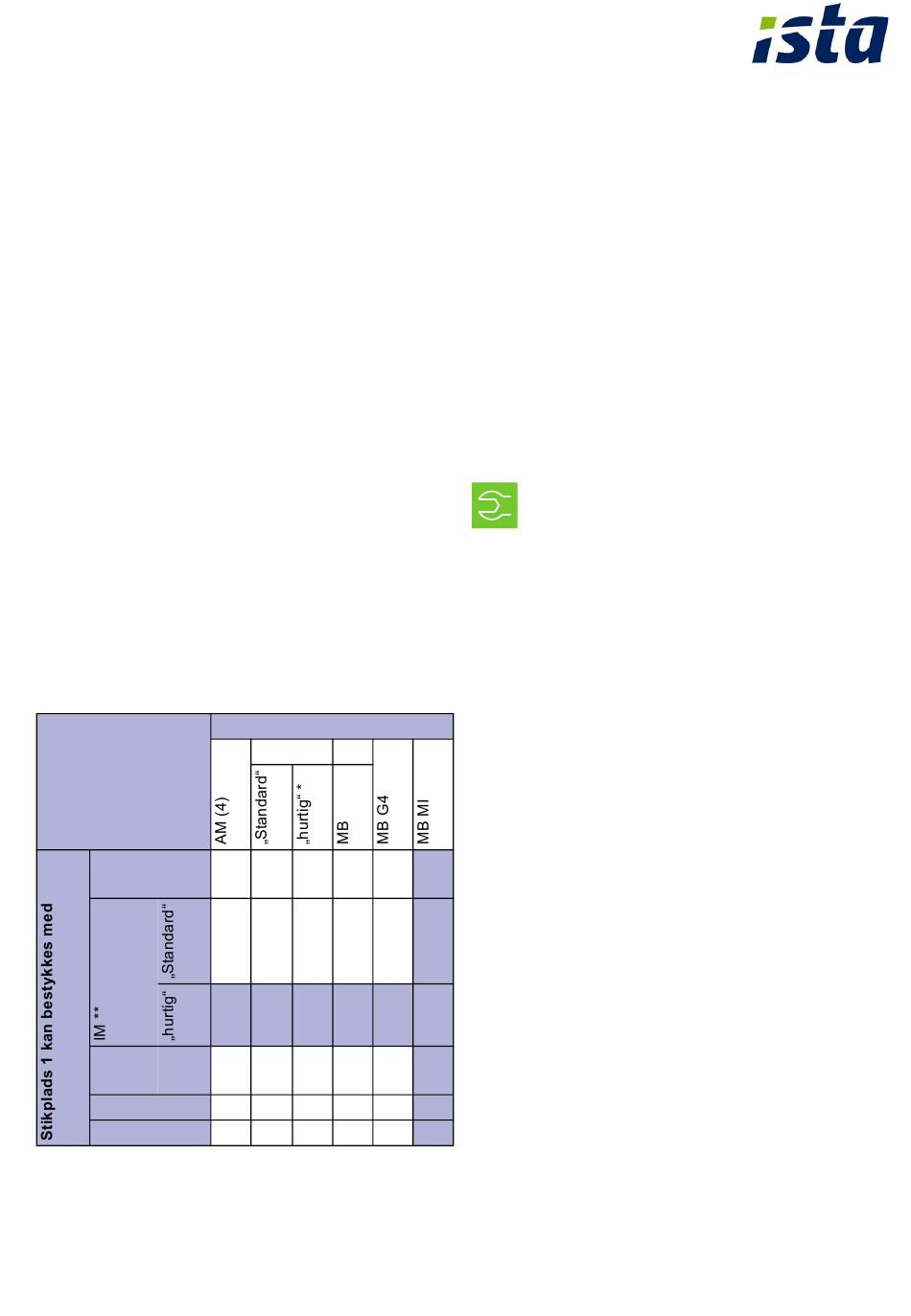

Tilladte modulkombinationer:
AM = analogmodul
MB, MB G4, MB MI =
M-Bus modul
IM = impulsmodul
AM
MB
MB G4
MB MI
*)
▪
kun 1 modul med hutige impulser mulig
Stikplads 2 er bestykket med
IM
ja
ja
ja
ja
ja
(3)
ja
ja
ja
ja
ja
(3)
(2)
(1)
nej
nej
nej
nej
nej
ja
ja
ja
ja
ja
(3)
ja
ja
ja
ja
ja
ja
ja
ja
ja
ja
▪
kun tilladt på stikplads 2
▪
min. impulstid:
▪
2 ms, hvis impulsmodul 1 ikke er bestykket
▪
5 ms, hvis impulsmodul 1 er bestykket
**) Sættes der på et senere tidspunkt et yderligere impuls-
modul på stikplads 1 kan den indstillede impulstid til modul
2 ændre sig!
1.Impulsudgange til de hurtige impulser min. 5 ms
2.Første og anden kanal kan parametreres individuelt
3.Begge modulers sekundæradresse kan ændres via mo-
dul nr. 1
4.Ved målere med 110 V / 230 V spændingsmodul kan
analogmodulet ikke sidde på stikplads 2.
Montering
a)
Måler installation
1.
Rørledningen gennemskylles i henhold til DIN/EN.
Forskrifterne skal følges!
2.
Vær opmærksom på flowretning og sammenlign med
pil på måler.
3.
Luk for stopventilerne før og efter installationsstedet.
4.
Demontér passtykket om nødvendigt.
5.
Tætningsfladerne rengøres.
6.
Brug kun nye pakninger.
7.
Læg en ny pakning ind.
8.
Vær opmærksom på flowretning og sammenlign med
pil på måler.
nej
9.
Montér vandmåleren.
10. Stram alle forskruninger (stram møtrikkerne over
nej
kryds ved flangeforbindelser).
11. Monter temperaturføleren, alt efter version, i T-stykker,
kuglehaner eller dykbøsninger.
b) Vægmontering regneenhed (option)
nej
1.
Tag regneværket af holderen oppefra
2.
Skru holderen af med en stjerneskruetrækker
nej
3.
Før hullerne bores, skal det kontrolleres, om der er
indmurede strøm-, gas- og vandledninger på monte-
nej
ringsstedet.
nej
4.
Bor et hul i væggen (6 mm).
5.
Sæt dyvlen ind
6.
Fastgør monteringspladen på væggen
23/108
