Montážní návod
Použití / funkce
ultego III perfect Kombinovaná moderní mikropočítačová
technika s inovativní ultrazvukovou technikou, u které ne-
jsou nutné mechanicky se pohybující díly. Tato technika se
proto neopotřebovává, je robustní a dalekosáhle bezúdrž-
bová. Vysoká přesnost a dlouhodobá stabilita zaručují
přesné a správné vyúčtování.
Energie odevzdávaná resp. přijímaná vodou je proporcio-
nální k teplotnímu rozdílu mezi teplotou toku tam a zpět a
proteklým objemem vody. Objem vody je měřen ultrazvu-
kovým impulsem, který je nejprve vysílán ve směru prou-
dění a návazně proti směru proudění. Po proudu se
zmenšuje doba chodu mezi vysílačem a přijímačem, proti
proudu se odpovídajícím způsobem zvětšuje.
Z hodnot naměřených z doby chodu se vypočítá objem vo-
dy. Teploty toku tam a zpět se určují pomocí platinových
odporů. Objem vody a teplotní rozdíl mezi tokem tam a
zpět se závěrem násobí a produkt je sumarizován. Výsled-
kem je spotřebované množství energie registrované a
znázorněné ve fyzikálních jednotkách kWh nebo MWh
nebo MJ nebo GJ .
Provoz čítače
▪
Pokud jsou překročeny příslušné kontaktní hranice a
průtok a teplotní rozdíl jsou pozitivní, je sumarizováno
množství tepla a objem.
▪
U segmentového testu jsou za účelem kontroly zapnuty
všechny segmenty zobrazení.
▪
V den odečtu roku jsou ročně převzaty stavy počítadel
energie a objemu, hodnoty za dobu životnosti - maxi-
mum a doby průtoku a doby vynechání, do paměti před-
chozího roku.
▪
Průtok, teplotní výkon a teplotní rozdíl jsou evidovány se
správnými znaménky. Při nedosažení kontaktní hranice
je na rozhodujícím místě zobrazí u. Aktuální teploty jsou
vždy znázorněny s rozlišením na 0,1°C.
▪
K vytvoření maxima je výkon a průtok stanovován za
měřenou periodu např. 60 min. Maximální hodnoty vy-
10/108
G.83.0098 - Release 8.1.0 CH 2014
ista International GmbH - Grugaplatz 2 - 45131 Essen
Für die Ausführung als Kältezähler liegt eine deutsche Zu-
lassung mit dem Zulassungszeichen 22.72/07.01 vor.
tvoření střední hodnoty jsou na displeji označeny na roz-
hodujícím místě Ma. Maximální hodnoty teplot jsou
označovány jako MV resp. MR.
▪
8-místné zákaznické číslo (sekundární adresa při provo-
zu m-bus) může být nastaveno v režimu parametrování.
▪
Provozní hodiny jsou počítány od prvního připojení na-
pájecího napětí.
▪
Doby výpadku jsou sečítány, pokud existuje chyba a po-
čítadlo proto nemůže měřit.
▪
Datum se denně načítá.
▪
Je zobrazen typ zabudovaného modulu. Pokud je zabu-
dován model m-bus, je v následující době zobrazena
primární a sekundární adresa.
▪
Číslo verze firmware je zadáno výrobcem.
Uskladnění / likvidace
▪
Vypotřebované baterie likvidujte odevzdáním na přísluš-
ném sběrném místě.
Transport/Logistika zpětného vyzvednutí
▪
V případě zpětného zaslání čítače leteckou poštou je
nutno baterii vždy předem vymontovat!
▪
Přeprava měřiče ultego III perfect je přípustná pouze v
původním balení.

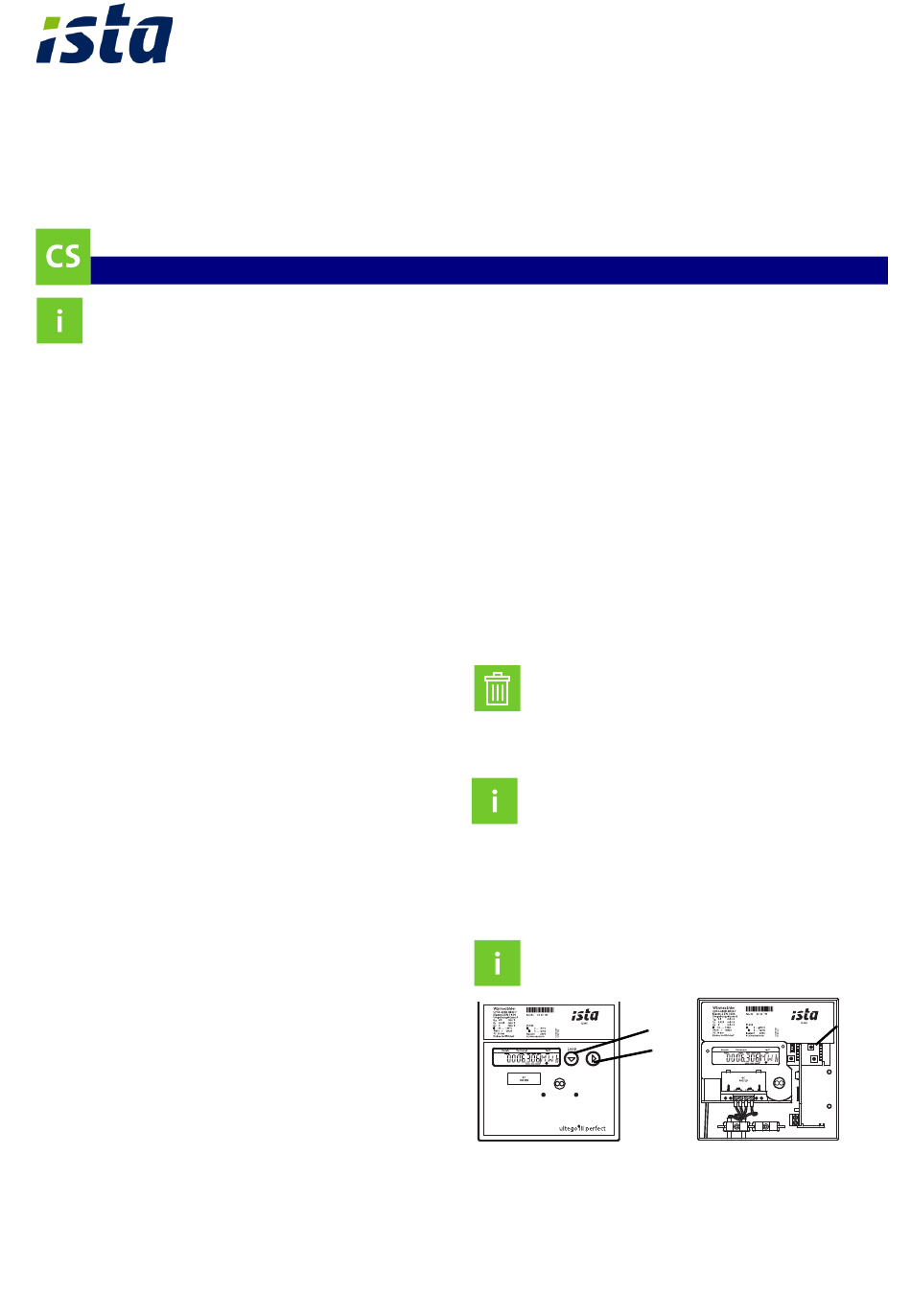

Obsluha
1. Tlačítko 1
2. Tlačítko 2
3. Servisní tlačítko
http://www.ista.com
1
2
3
