6 Motorzaag completeren

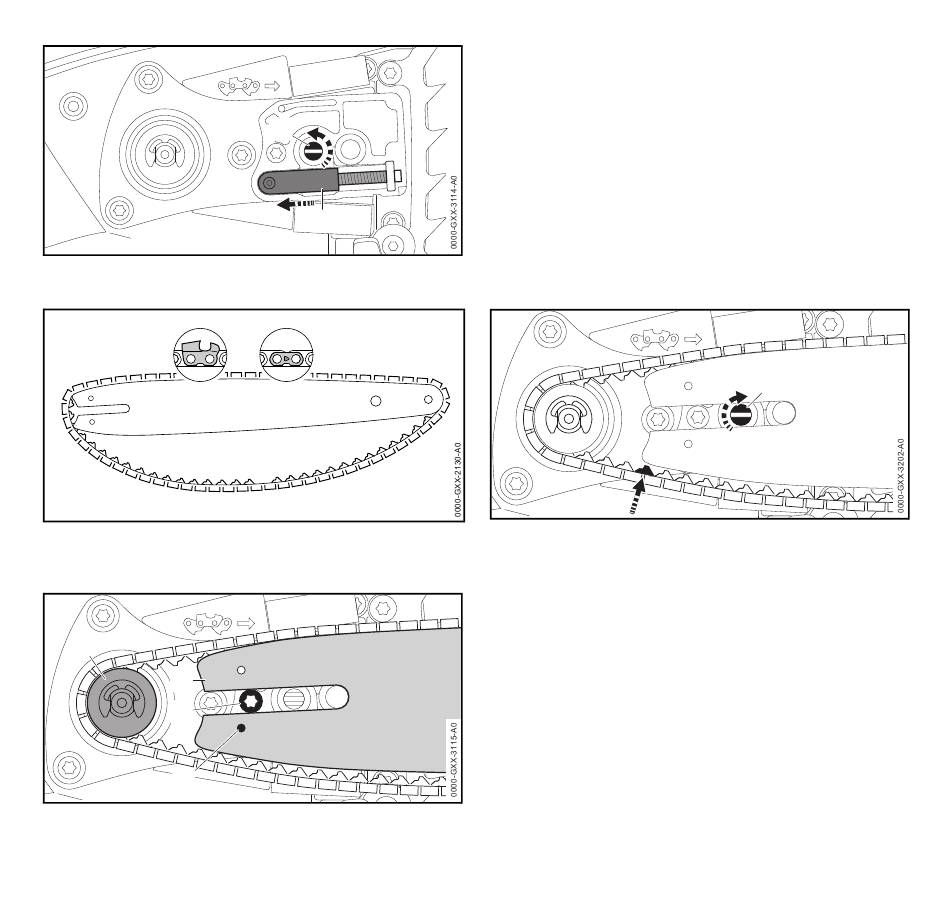

► Spanbout (3) zo ver linksom draaien, tot de spanschuif (4)
links tegen het huis ligt.
► Zaagketting zo in de groef van het zaagblad leggen, dat
de pijlen op de verbindingsschakels van de zaagketting
aan de bovenzijde in de draairichting zijn gericht.
5
8
6
7
0458-791-9621-A
3
4
► Het zaagblad en de zaagketting zo op de kettingzaag
plaatsen dat aan de volgende voorwaarden wordt
voldaan:
– De aandrijfschakels van de zaagketting vallen in de
tanden van het kettingtandwiel (5).
– De kop van de bout (6) valt in het sleufgat van het
zaagblad (8).
– De pen van de spanschuif (4) valt in de boring (7) van
het zaagblad (8).
De oriëntering (plaatsing) van het zaagblad (8) speelt geen
rol. De opdruk op het zaagblad (8) kan ook ondersteboven
staan.
► Kettingrem lossen.
► Spanbout (3) zo ver rechtsom draaien tot de zaagketting
tegen het zaagblad ligt. Hierbij de aandrijfschakels van de
zaagketting in de groef van het zaagblad geleiden.
Het zaagblad (8) en de zaagketting liggen tegen de
kettingzaag.
► Kettingtandwieldeksel (1) zo op de kettingzaag plaatsen,
dat deze gelijkligt met de kettingzaag.
► Moer (2) aanbrengen en vastdraaien.
6.1.2 Zaagblad en zaagketting uitbouwen
► Kettingzaag uitschakelen, kettingrem inschakelen en accu
eruit nemen.
► Moer losdraaien.
► Kettingtandwieldeksel wegnemen.
