Der automatische Applikator wird mit den folgenden Schritten
installiert:
D Automatisches Extrusionsventil montieren
D Extrusionsdüse befestigen
D Luftleitungen anschließen
D Materialschlauch anschließen
D bei beheiztem Gerät Elektrokabel anschließen
D bei Temperaturkonditionierung den Wasserkreislauf
anschließen
D Sicherstellen, dass das automatische Extrusionsventil
richtig geerdet ist

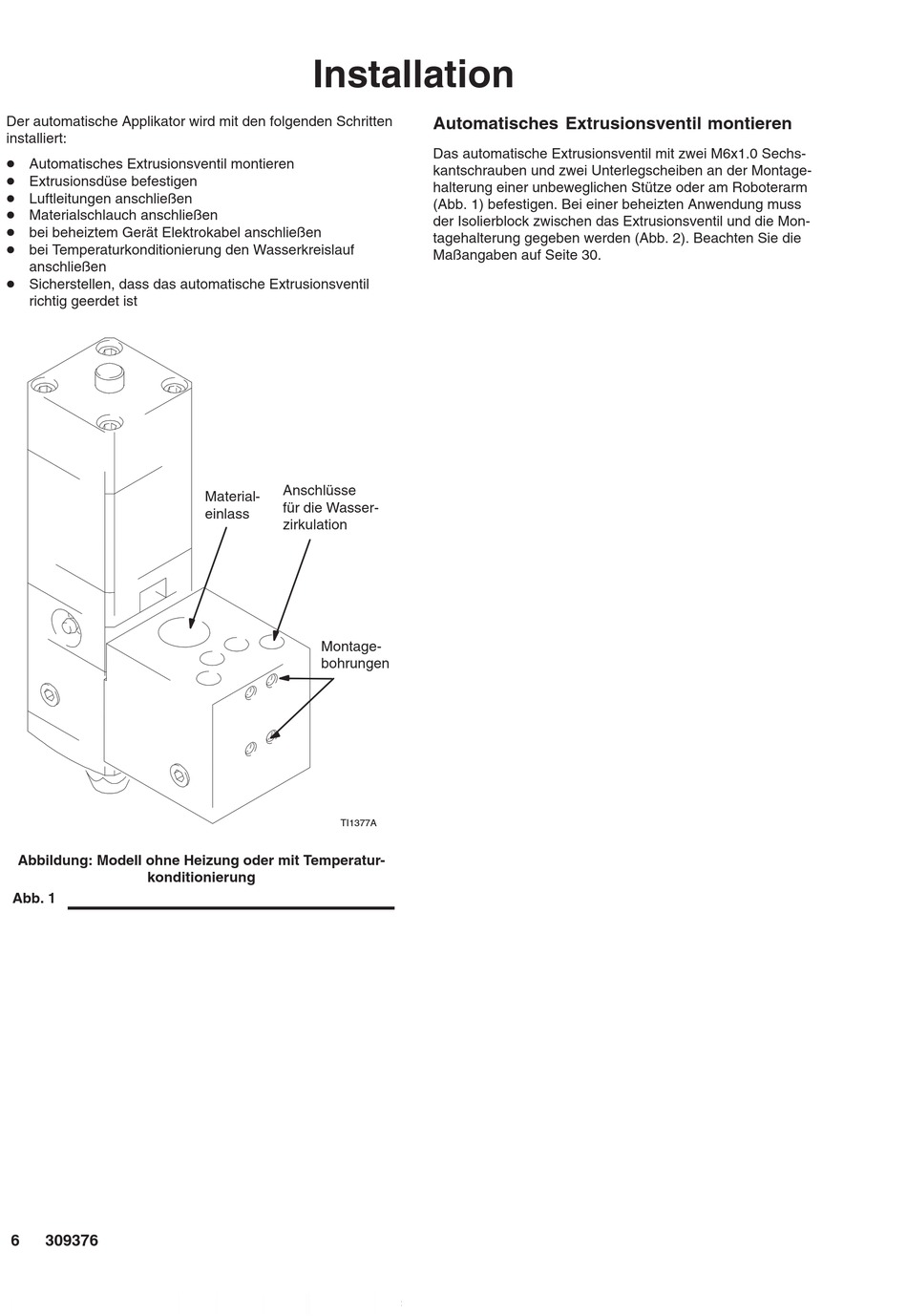

Abbildung: Modell ohne Heizung oder mit Temperatur-
konditionierung
Abb. 1
6
309376
Installation
Anschlüsse
Material-
für die Wasser-
einlass
zirkulation
Montage-
bohrungen
TI1377A
Automatisches Extrusionsventil montieren
Das automatische Extrusionsventil mit zwei M6x1.0 Sechs-
kantschrauben und zwei Unterlegscheiben an der Montage-
halterung einer unbeweglichen Stütze oder am Roboterarm
(Abb. 1) befestigen. Bei einer beheizten Anwendung muss
der Isolierblock zwischen das Extrusionsventil und die Mon-
tagehalterung gegeben werden (Abb. 2). Beachten Sie die
Maßangaben auf Seite 30.
