Luftleitungen am Extrusionsventil
anschließen
VORSICHT
Verwenden Sie ausschließlich Luftverschraubungen,
die für eine Temperatur zugelassen sind, die mindestens
gleich hoch oder höher ist als die Betriebstemperatur
des verwendeten Extrusionssystems. Luftverschraubun-
gen, die nur für niedrigere Temperaturen geeignet sind,
können schmelzen und das automatische Extrusions-
ventil beschädigen.
Diese Ventile werden mit Druckluft geöffnet und mit Druckluft
geschlossen, wobei sie von einer Feder in die geschlossene
Stellung vorgespannt werden. Zur Betätigung dieser Ventile
ist ein 4–facher Abluftmagnet zu verwenden.

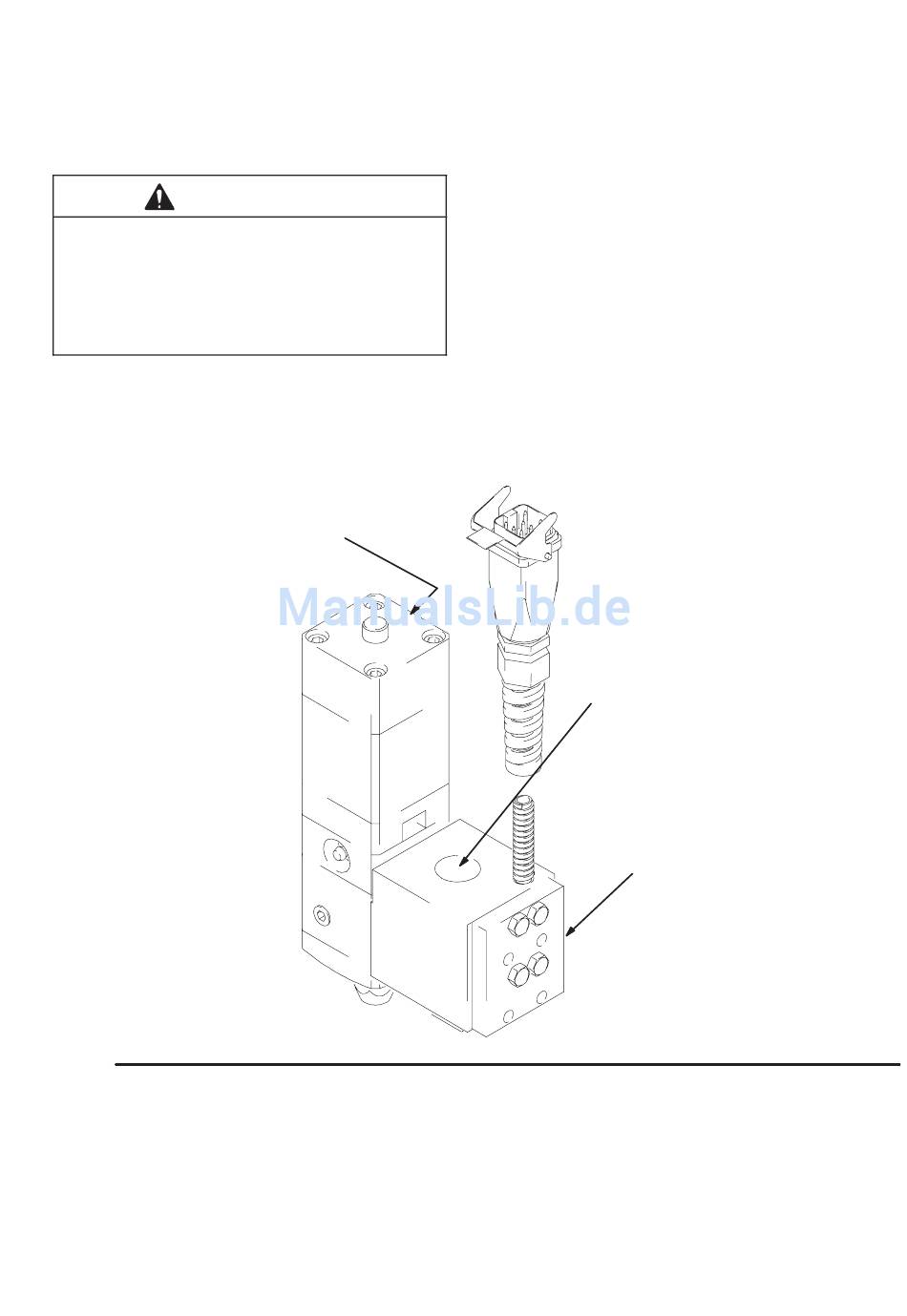

Abbildung: Beheiztes 240 Volt Modell
Abb. 2
Installation
Anschlüsse zum Öffnen und
Schließen auf dieser Seite
Schließen Sie die richtigen Luftleitungen an den ent-
sprechenden Anschlüssen (2) an und verbinden Sie
die Luftleitungen mit den Luftanschlussöffnungen des
Extrusionsventils. Siehe Seite 30.
Materialschlauch am Extrusionsventil
anschließen
Befestigen Sie den Materialschlauch an der Material-
einlassöffnung des Extrusionsventils. Siehe Abb. 2.
Elektrokabel an elektrisch beheizten
Extrusionsventilen anschließen
Schließen Sie den Elektrokabelstecker vom Schlauch oder
der Steuerung des Therm-O-Flow, Therm-O-Flow Plus oder
PrecisionFlo Geräts an. Bei den 120 Volt Ventilen ist ein
sechspoliger runder Stecker vorhanden, während bei den
240 Volt Ventilen ein achtpoliger quadratischer Stecker vor-
handen ist.
Materialeinlass
Temperaturisolier-
Distanzstück
309376
7
