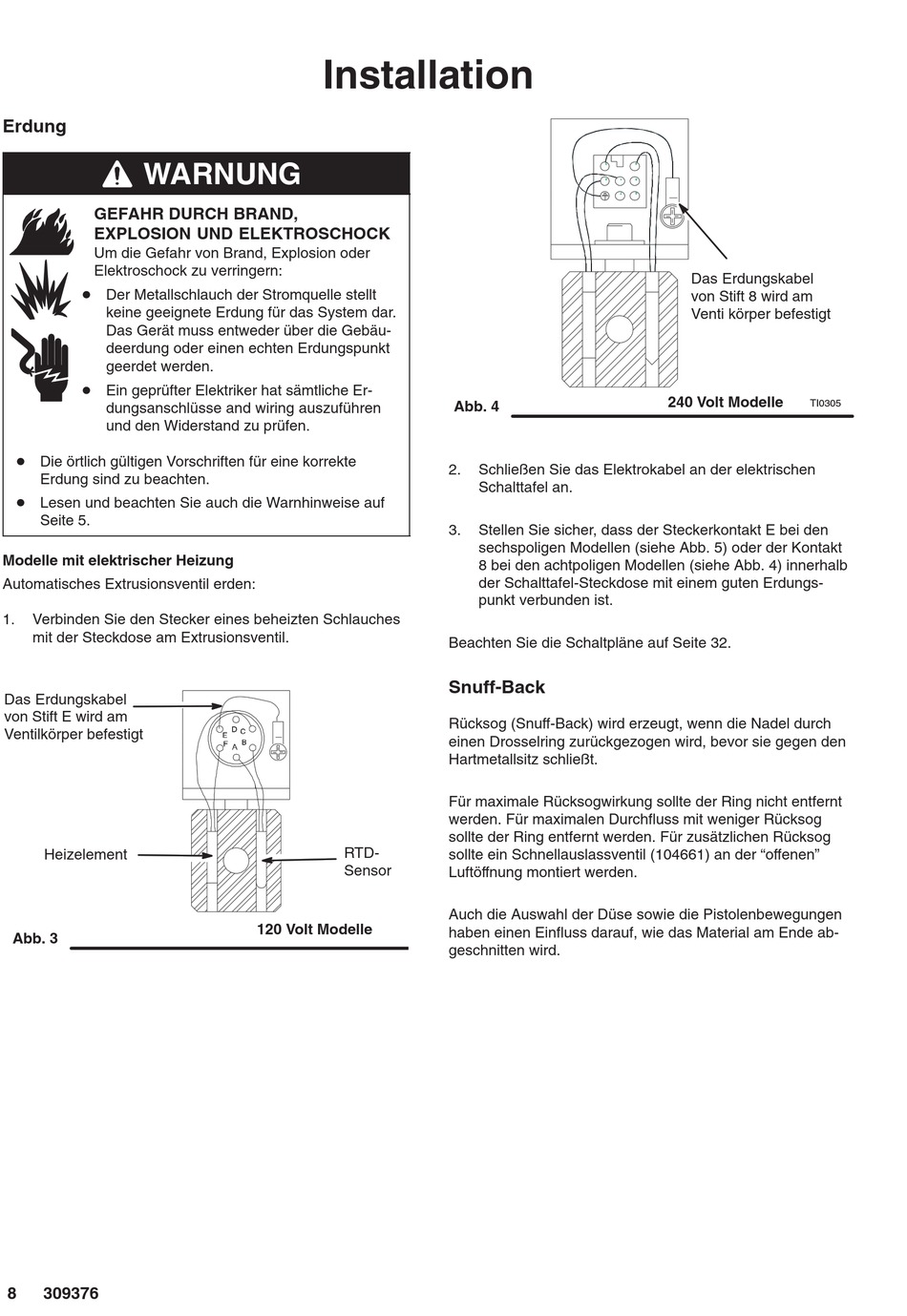

Graco EnDure Betriebsanleitung Seite 8

Druckluft-extrusionsventile
Vorschau ausblenden Andere Handbücher für EnDure:
Inhaltsverzeichnis

Werbung

Erdung
WARNUNG
GEFAHR DURCH BRAND,
EXPLOSION UND ELEKTROSCHOCK
Um die Gefahr von Brand, Explosion oder
Elektroschock zu verringern:
D Der Metallschlauch der Stromquelle stellt
keine geeignete Erdung für das System dar.
Das Gerät muss entweder über die Gebäu-
deerdung oder einen echten Erdungspunkt
geerdet werden.
D Ein geprüfter Elektriker hat sämtliche Er-
dungsanschlüsse and wiring auszuführen
und den Widerstand zu prüfen.
D Die örtlich gültigen Vorschriften für eine korrekte
Erdung sind zu beachten.
D Lesen und beachten Sie auch die Warnhinweise auf
Seite 5.
Modelle mit elektrischer Heizung
Automatisches Extrusionsventil erden:
1.
Verbinden Sie den Stecker eines beheizten Schlauches
mit der Steckdose am Extrusionsventil.
Das Erdungskabel
von Stift E wird am
Ventilkörper befestigt
Heizelement
Abb. 3
8
309376
Installation
RTD-
Sensor
120 Volt Modelle
Abb. 4
2.
Schließen Sie das Elektrokabel an der elektrischen
Schalttafel an.
3.
Stellen Sie sicher, dass der Steckerkontakt E bei den
sechspoligen Modellen (siehe Abb. 5) oder der Kontakt
8 bei den achtpoligen Modellen (siehe Abb. 4) innerhalb
der Schalttafel-Steckdose mit einem guten Erdungs-
punkt verbunden ist.
Beachten Sie die Schaltpläne auf Seite 32.
Snuff-Back
Rücksog (Snuff-Back) wird erzeugt, wenn die Nadel durch
einen Drosselring zurückgezogen wird, bevor sie gegen den
Hartmetallsitz schließt.
Für maximale Rücksogwirkung sollte der Ring nicht entfernt
werden. Für maximalen Durchfluss mit weniger Rücksog
sollte der Ring entfernt werden. Für zusätzlichen Rücksog
sollte ein Schnellauslassventil (104661) an der "offenen"
Luftöffnung montiert werden.
Auch die Auswahl der Düse sowie die Pistolenbewegungen
haben einen Einfluss darauf, wie das Material am Ende ab-
geschnitten wird.
Das Erdungskabel
von Stift 8 wird am
Venti körper befestigt
240 Volt Modelle
TI0305
