Zulässiger Betriebsüberdruck
Maximaler statischer Betriebsüberdruck
Zulässiger Luftdruck trocken
Zulässige Betriebstemperatur
Standard-Dichtungen bei Modellen 244535, 244910,
244961, 244962
Hitzefeste Dichtungen bei Modellen 244907, 244908,
244909, 244937, 244951, 245184
Materialeinlass am Einlassverteiler (alle Modelle)
Lufteinlassöffnungen (offen und geschlossen)
120 Volt Heizgerät
240 Volt Heizgerät
RTD-Sensor
(120 Volt Modelle – Stifte A und B)
(240 Volt Modelle – Stifte 3 und 4)
Gewicht (automatisches Extrusionsventil + Verteiler)
Die Temperaturkonditionierung kann beim Modell 244910 mit zirkulierendem Wasser erfolgen. Das Ventil bzw. der Verteiler
ist ausgestattet mit:
(1) 1/4" NPT(i) Materialeinlassöffnung
(4) 1/8" NPT(i) Wasserauslassöffnungen
(2) 1/8" NPT(i) Öffnungen, die für einen Temperatursensor verwendet werden können (siehe Seite 28).
BENETZTE TEILE (alle Ventile)
Aluminium, Edelstahl, Chrom, Hartmetall, Acetalplastik, PTFE, VitonR
PRIMÄRE DICHTUNGSMATERIALIEN
Modell 244535 – PolymyteR (orange) Normaltemperatur
Modelle 244907 und 244937 – Graphitfaserverstärktes PTFE (schwarz) für hohe Temperaturen
Materialauslass
244951 und 245184
244910, 244961, 244962,
244908, 244909
r
Viton
ist ein eingetragenes Markenzeichen der Fa. DuPont.
Polymyte ist ein Warenzeichen der Fa. Parker Seal.

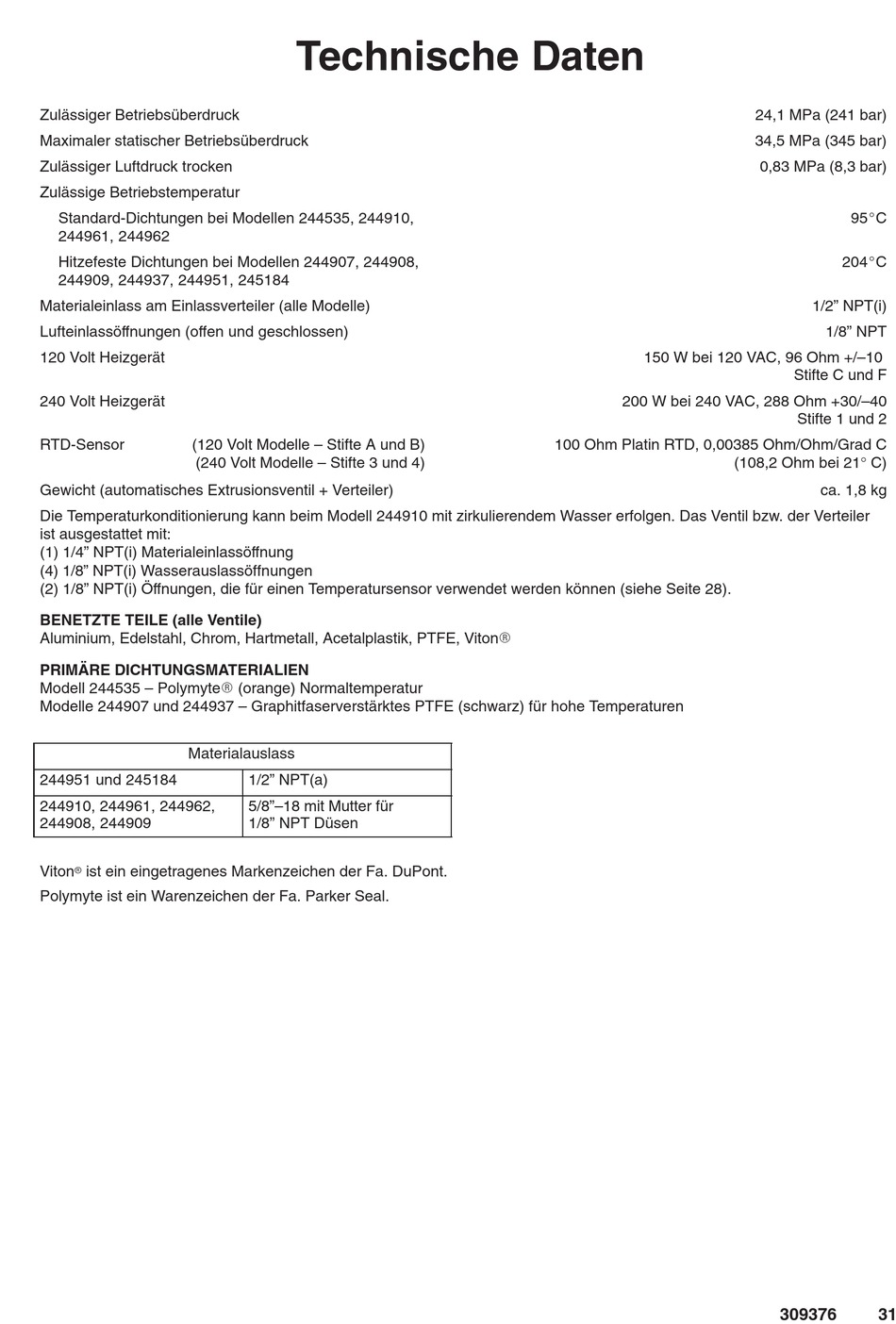

Technische Daten
1/2" NPT(a)
5/8"–18 mit Mutter für
1/8" NPT Düsen
150 W bei 120 VAC, 96 Ohm +/–10
200 W bei 240 VAC, 288 Ohm +30/–40
100 Ohm Platin RTD, 0,00385 Ohm/Ohm/Grad C
24,1 MPa (241 bar)
34,5 MPa (345 bar)
0,83 MPa (8,3 bar)
95_C
204_C
1/2" NPT(i)
1/8" NPT
Stifte C und F
Stifte 1 und 2
(108,2 Ohm bei 21° C)
ca. 1,8 kg
309376
31
