Seite 3: Declaration Of Conformity
Nederman: FlexPAK 800/1000 (Part No. **, and stated versions of **) to which this FlexPAK 800/1000 (díl č. **, a uvedla, verze **), ke kterému se toto prohlášení declaration relates, is in conformity with all the relevant provisions of the vztahuje, je v souladu se všemi příslušnými ustanoveními následujících směrnic...
Seite 6: Figures

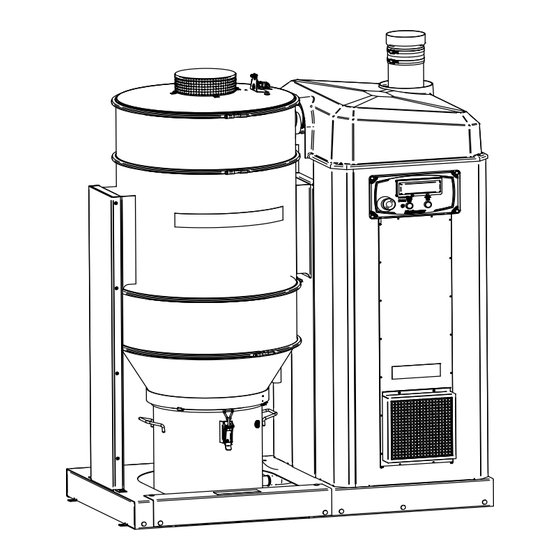

FlexPAK 800/1000 Figures Type Art.no Ser.no Year of manufacture AB Ph Nederman & Co SWEDEN 1670mm (66.0") 907mm (35.7") 966mm (38.0")
Seite 7 FlexPAK 800/1000...
Seite 8 FlexPAK 800/1000...
Seite 9 FlexPAK 800/1000 SIEMENS Stop Set Param >Prg Name LOGO! 12/24RC XXXXXXX-XXXXX-XXXX...
Seite 10 FlexPAK 800/1000 1643±1mm (65”) Ø13mm...
Seite 11 FlexPAK 800/1000...
Seite 12 FlexPAK 800/1000 Min > 2.1m (83") 1.0m (39.4")
Seite 14 FlexPAK 800/1000...
Seite 55 FlexPAK 800/1000...
Seite 76 FlexPAK 800/1000...
Seite 77 5.2.2 Kontrolle der Start-/Stoppautomatik ....................Starten der Einheit ..............................Betriebsmodi der Einheit ............................6 SPS-Meldungen ..................................Statusmeldungen ..............................6.1.1 Nederman FlexPAK Off (Off-Modus) ....................6.1.2 FlexPAK Standby (Standby-Modus) ..................... 6.1.3 Laufender Betrieb (Running-Modus) ....................6.1.4 FlexPAK-Leerlauf (Idling-Modus) ......................6.1.5 Filterreinigung ..............................
Seite 78: Vorwort
Instandsetzungsarbeiten von qualifiziertem Personal und ausschließlich mit Original- Ersatzteilen und -Zubehör von Nederman durchgeführt werden. Wenden Sie sich an Ihren autorisierten Händler oder direkt an Nederman, wenn Sie Hilfe und Beratung zu technischen Fragen und Ersatzteilen benötigen. Wenn bei der Anlieferung Teile beschädigt sind oder fehlen, sind unverzüglich der Spediteur und Ihre Nederman-Vertretung zu...
Seite 79: Automatische Filterreinigung
FlexPAK 800/1000 Zweistufige Filterung FlexPAK 800/1000 filtert Partikel in zwei Phasen. In der ersten Phase werden am Einlass grobe Partikel getrennt. In der zweiten Phase werden feine Partikel an Filterschläuchen abgeschieden, s. Abb. 9. Automatische Filterreinigung Zur Filterreinigung nutzt FlexPAK 800/1000 einen kurzen Luftstoß atmosphärischer Luft in umgekehrter Richtung.
Seite 80: Sicherungen
Explosionsgefahr. Ohne antistatischen Kunststoffbeutel darf die Einheit nie verwendet werden. VORSICHT! Gefahr für Anlagenbeschädigung. Nur Original-Beutel von Nederman verwenden. Die Abbildungen 3, 4 und 5 zeigen die Hauptkomponenten der Einheit: Sammelbehälter, s. Abb. 3. Staubabsaugung, s. Abb. 3. Textilfilterbeutel, s. Abb. 3.
Seite 81: Anschlüsse
FlexPAK 800/1000 11. Frequenzumrichter Kühlluftfilter, s. Abb. 3 und 4. 12. Kühlventil, s. Abb. 3 und 4. 13. Hochdruck-Seitenkanalventilator, mit Pumpenmerkmalen, s. Abb. 3 und 4. 14. PT100-Sensor, s. Abb. 4. 15. Auslassschalldämpfer nach Ventilator, s. Abb. 4 und 5.
Seite 82: Frequenzumrichter
Unterdrucks zu verhindern. Der Lieferung liegt eine Bedienungsanleitung für den Frequenzumrichter bei. Zubehör Die Start- und Steuereinheit FlexPAK 800/1000 ist für den Anschluss von externen Nederman-Zubehörteilen und kundenspezifischen Anschlüssen vorbereitet. Die Installation von Zubehör, zusätzlichen Geräten und Funktionen wird im Handbuch für jedes Produkt und gemäß...
Seite 83: Vor Der Erstmaligen Inbetriebnahme
Ein Hochvakuumsystem erzeugt einen kraftvollen Sog, der schwere Verletzungen an Auge oder Gehör verursachen kann. Personen, die FlexPAK 800/1000 verwenden oder mit FlexPAK 800/1000 in Kontakt kommen, sind über dieses Risiko zu informieren. • Niemals in den Abluftkanal sehen. Schmutz und Partikel, die aus dem Auslass austreten, können Augenverletzungen verursachen.
Seite 84: Kontrolle Der Filterreinigungsfunktion
Arbeitsplatz ein Ventil geöffnet wird. Schalten Sie die Einheit bei Schichtende immer über die Standby/Running-Taste am Bedienfeld aus oder verwenden Sie den Wochentimer, s. Abschnitt „7.2.3 Wochentimer“. Betriebsmodi der Einheit Der FlexPAK 800/1000 verfügt über die folgenden vier Betriebsmodi: Off (Aus) Standby...
Seite 85: Sps-Meldungen
HINWEIS! Wenn eine Meldung angezeigt wird, die in diesem Handbuch nicht erscheint, finden Sie weitere Informationen im SPS-Einstellungshandbuch. HINWEIS! Wenn eine Warnung oder ein Alarm angezeigt wird, die bzw. der in diesem Handbuch nicht erscheint, finden Sie weitere Informationen im SPS-Einstellungshandbuch. Setzen Sie sich mit einem autorisierten Nederman-Servicetechniker in Verbindung.
Seite 86: Statusmeldungen
Einheit befindet oder welche routinemäßige Wartung durchgeführt wird. 6.1.1 Nederman FlexPAK Off (Off-Modus) Die Einheit befindet sich im Off-Modus, was auch dem Startmenü der Einheit entspricht. Die Einheit kann auch in den Off-Modus übergehen, wenn etwas nicht stimmt, z. B. wenn ein Alarm aktiv ist.
Seite 87: Warnmeldungen
FlexPAK 800/1000 Warnmeldungen Bei einer Warnmeldung liegt ein Problem vor, das zu beheben ist. Die Einheit läuft jedoch weiter. Erscheint auf dem SPS-Display eine Warnmeldung, leuchtet die Taste Standby/ Running abwechselnd eine Sekunde und eine Sekunde nicht. Die Taste blinkt so lange, bis das Problem behoben ist.
Seite 88: Alarmmeldungen
FlexPAK 800/1000 Alarmmeldungen Bei aktiven Alarmmeldungen geht die Einheit in den Off-Modus über, bis das jeweilige Problem behoben ist. Erscheint eine Alarmmeldung auf dem SPS-Display, leuchtet die Taste Standby/Running abwechselnd eine Sekunde und eine Sekunde nicht. Diese Leuchtsequenz hält solange vor, bis das Problem behoben ist und der Alarm zurückgesetzt wurde.
Seite 89: Exhaust Air Temp High
FlexPAK 800/1000 6.3.4 Exhaust Air Temp High Die Temperatur der Abluft aus der Pumpe hat die zulässige Höchstgrenze von 135°C überschritten. Sobald der aktuelle Wert „Current Value“ unter 90°C liegt, betätigen Sie die grüne OK-Taste , um den Alarm zurückzusetzen. Überprüfen Sie die Werte von Kühlluftventil bzw.
Seite 90: Sps-Einstellungen
FlexPAK 800/1000 SPS-Einstellungen Die folgenden SPS-Displays zeigen die verschiedenen Parametereinstellungen, die sich für die Einheit konfigurieren lassen. Parameter finden und Wert einstellen Stop > FlexPak Program > Hi Vacuum Unit Setup > Thu 10:45 Network > 2018-02-01 Diagnostics > Time To Service...
Seite 91: Ssr_Time
FlexPAK 800/1000 7.2.1 SSR_Time Menü zum Einstellen des SSR-Timers. Der SSR-Timer gibt die Zeit an, nach der die Einheit beim Wegfall des Steuersignals vom Idling-Modus in den Standby-Modus übergeht. T=12:00 min: Zeit, nach der SSR_Time aktiviert wird. Die Standard- SSR_Time einstellung ist 12 Minuten.
Seite 92: Ottmr
FlexPAK 800/1000 7.2.4 OTTmr Menü zum Einstellen des Zusatzzeit-Timers. Wenn die Einheit nach Ablauf der Wochenschaltuhr verwendet werden muss, kann sie durch Drücken der externen Standby- Taste für eine bestimmte Anzahl von Stunden eingeschaltet werden. Wenn der Zusatzzeit- Timer (OTTmr) abläuft, wechselt die Maschine in den Off-Modus zurück.
Seite 93: Funktion Des Filterabreinigungsventils
FlexPAK 800/1000 Die Einheit öffnet und schließt das Filterabreinigungsventil nun dreimal und lässt es anschließend geschlossen. Nach dem letzten Reinigungszyklus kehrt die Einheit in den Running-Modus zurück und wartet darauf, dass das Steuersignal wegfällt. Während des Betriebs ist es möglich, mehrere Filterreinigungszyklen hintereinander durchzuführen.
Seite 94: Sammelbehälter Leeren
Beim Leeren des Sammelbehälters Schutzbrille, Staubschutzmaske und Handschuhe tragen. VORSICHT! Gefahr für Anlagenbeschädigung. Verwenden Sie ausschließlich Originalersatzteile und Zubehör von Nederman. HINWEIS! Der Kunststoffbeutel muss gewechselt werden, wenn er zu zwei Drittel voll ist, siehe Abbildung 11. Austausch des Staubsammelbeutels: Niemand darf sich im Gefahrenbereich aufhalten.
Seite 95: Ersatzteil(E)
VORSICHT! Gefahr für Anlagenbeschädigung. Verwenden Sie ausschließlich Originalersatzteile und Zubehör von Nederman. Wenden Sie sich an einen autorisierten Händler oder an Nederman, um Hilfestellung zum technischen Service zu erhalten oder um Ersatzteile zu bestellen. Siehe auch www.nederman.de. Bestellung von Ersatzteilen Geben Sie bei Ersatzteilbestellungen immer Folgendes an: •...
Seite 96: Akronyme Und Abkürzungen
FlexPAK 800/1000 Akronyme und Abkürzungen Automatic emptying of bin – Automatisches Leeren des Behälters Auxiliary – Zubehör Bin level indicator – Füllstandsanzeige Behälter Bin Level Warning indicator – Füllstandswarnanzeige Behälter BLI-Wr Compressed air switch – Druckluftschalter Control Filter Differential Pressure Sensor Alarm – Sensoralarm...
Seite 97 FlexPAK 800/1000...
Seite 98 FlexPAK 800/1000...
Seite 119 FlexPAK 800/1000...
Seite 120 FlexPAK 800/1000...
Seite 141 FlexPAK 800/1000...
Seite 142 FlexPAK 800/1000...
Seite 163 FlexPAK 800/1000...
Seite 164 FlexPAK 800/1000...
Seite 205 FlexPAK 800/1000...
Seite 206 FlexPAK 800/1000...
Seite 227 FlexPAK 800/1000...
Seite 228 FlexPAK 800/1000...
Seite 270 FlexPAK 800/1000...
Seite 292 FlexPAK 800/1000...
Seite 314 FlexPAK 800/1000...
Seite 335 FlexPAK 800/1000...
Seite 336 FlexPAK 800/1000...
Seite 356 FlexPAK 800/1000...
Seite 358 www.nederman.com...
