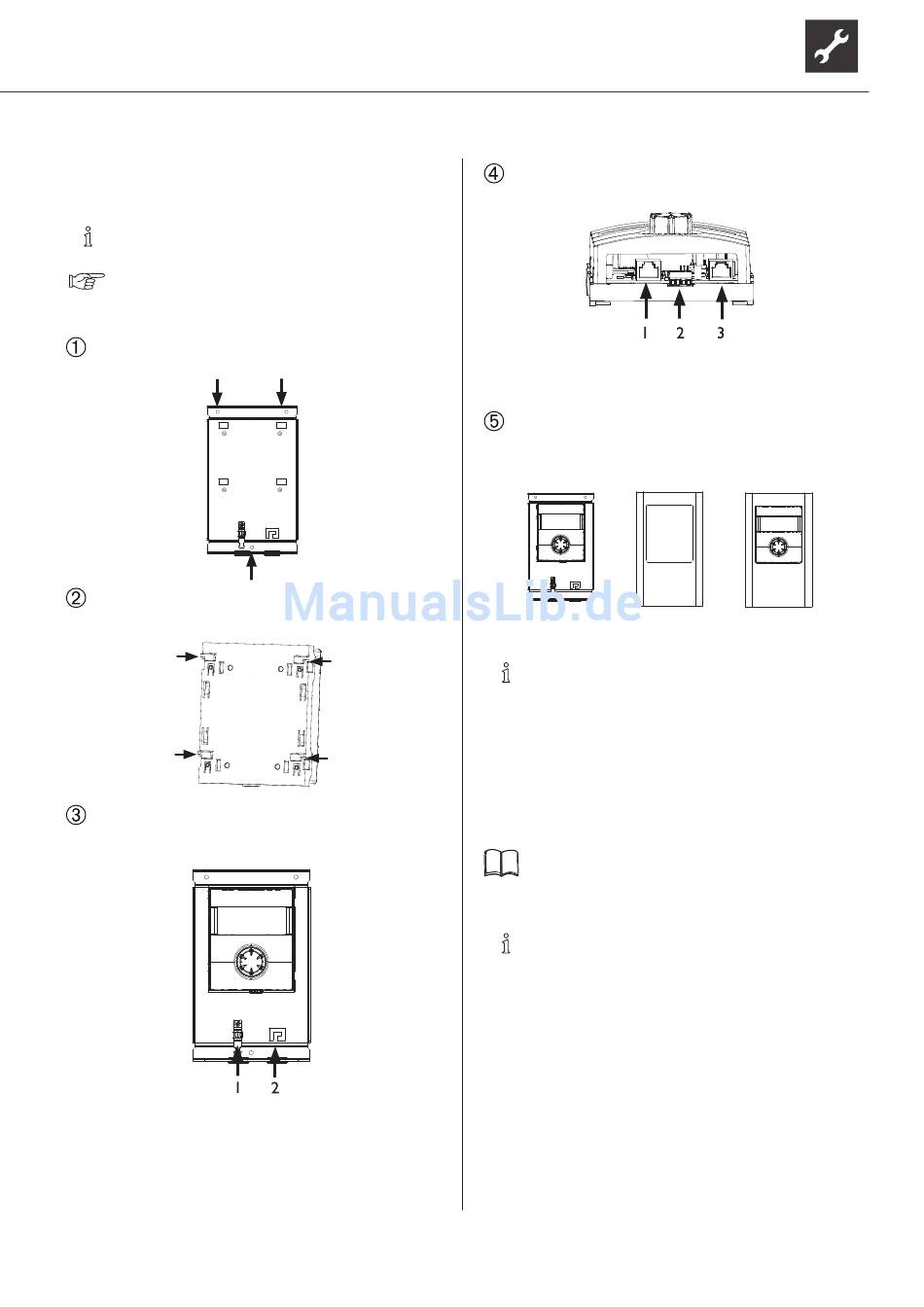

Montage des Bedienteils
HINWEIS.
Abstand Bedienteil zum Gerät beachten.
nähere Angaben siehe „Aufstellungsplan"
Bedienteil für Wandmontage
Wandhalterung mit dem im Lieferumfang enthal-
tenen Montagematerial befestigen.
An der Rückseite des Bedienteils befinden sich 4
Befestigungshaken.
Bedienteil mittels der 4 Befestigungshaken an der
Wandhalterung einhängen und nach unten drücken,
bis es einrastet.
1 Schirmklemme für LIN-Bus-Kabel/Zugentlastung
2 Zugentlastung
Technische Änderungen vorbehalten | 83053700hDE – Originalbetriebsanleitung | ait-deutschland GmbH
Anschließen von Patchkabel und LIN-Bus-Kabel am
Regler (über die Zugentlastung):
1 Patchkabel zur Netzwerkanbindung
2 LIN-Bus zur Reglerplatine im Gerät
3 Patchkabel zur Reglerplatine im Gerät
Sind die Arbeiten am Wärmepumpenregler abge-
schlossen, kann die Blende auf dem Wandhalter auf-
gerastet werden.
+
HINWEIS.
Über linke Buchse an der Unterseite des Be-
dienteils kann eine Verbindung zu einem Com-
puter oder einem Netzwerk hergestellt werden,
um den Heizungs- und Wärmepumpenregler von
dort aus steuern zu können. Voraussetzung ist,
dass im Zuge der elektrischen Anschlussarbei-
ten ein geschirmtes Netzwerkkabel zum Wär-
mepumpenregler verlegt worden ist.
Betriebsanleitung des Heizungs- und Wärme-
pumpenreglers, Ausgabe „Fachhandwerker", Ab-
schnitt „Webserver".
HINWEIS.
Das Netzwerkkabel kann jederzeit nachgerüstet
werden. Um es anschließen zu können, muß je-
doch vorher die Sichtblende demontiert wer-
den.
=
17
