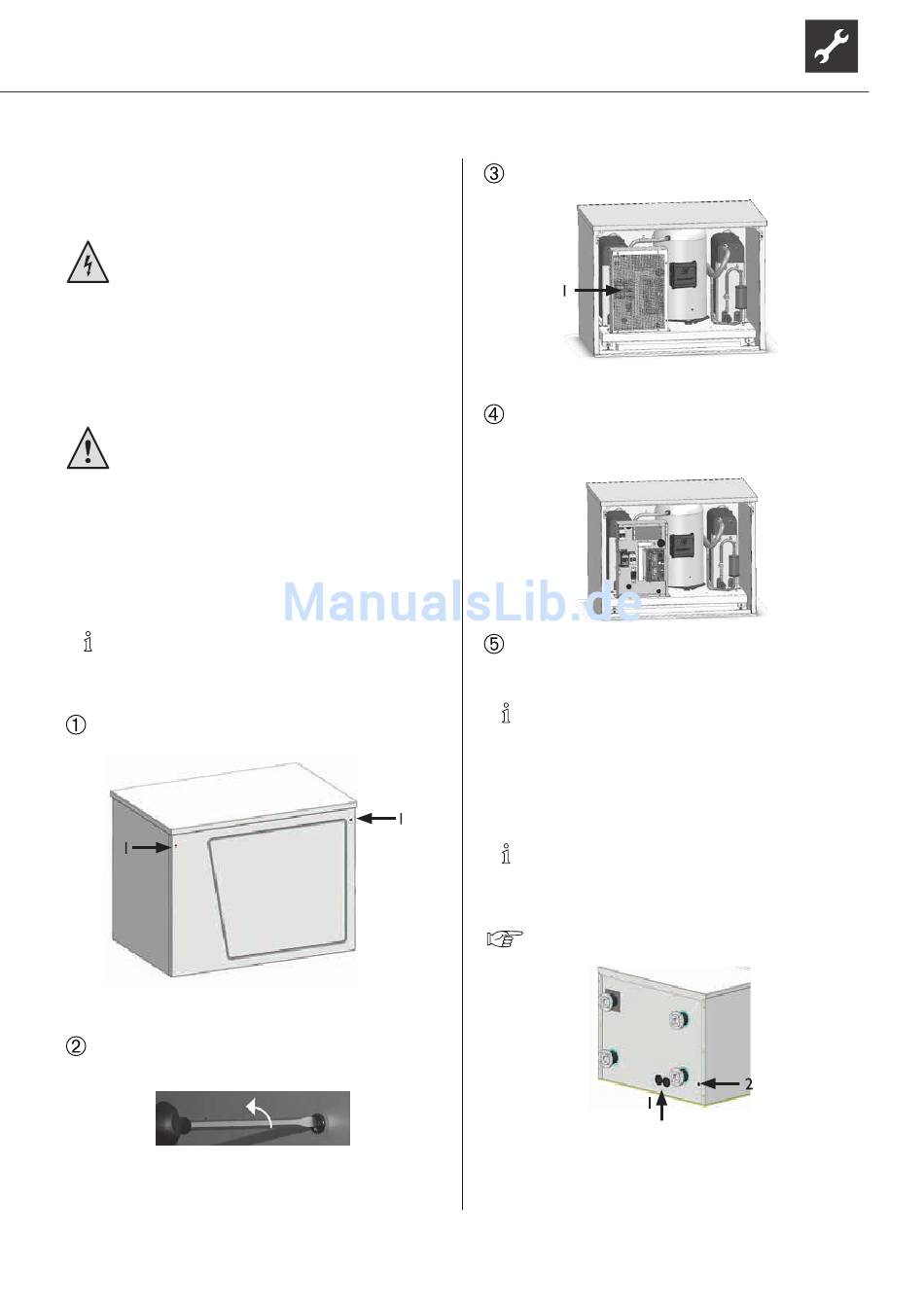

Elektrische Anschlussarbeiten
Für alle auszuführenden Arbeiten gilt:
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische Arbeiten sind ausschließlich
qualifiziertem Elektrofachpersonal vorbe-
halten.
Vor dem Öffnen des Gerätes die Anlage
spannungsfrei schalten und gegen Wieder-
einschalten sichern!
WARNUNG!
Bei der Installation und Ausführung von
elektrischen Arbeiten die einschlägigen
EN-, VDE- und/oder vor Ort geltenden Si-
cherheitsvorschriften beachten.
Technische Anschlussbedingungen des zu-
ständigen
Energieversorgungsunterneh-
mens beachten (falls von diesem gefor-
dert)!
HINWEIS.
Alle Kabel müssen durch die Aussparungen der
Rückwand geführt werden!
Die Vorderwand ist unten eingehängt und oben von
2 Schnellverschlußschrauben gehalten.
1 Schnellverschlußschrauben
Die Schnellverschlussschrauben des Frontbleches
durch 90° Drehung gegen den Uhrzeigersinn öff-
nen...
Technische Änderungen vorbehalten | 83053700hDE – Originalbetriebsanleitung | ait-deutschland GmbH
Die Vorderwand ausheben und sicher abstellen...
1 Elektrischer Schaltkasten
Elektrischen Schaltkasten des Geräts öffnen:
Lösen Sie die 6 Schrauben etwas an, um das Ab-
deckblech durch leichtes Anheben auszuhängen...
Auf der Rückseite des Gerätes sind mehrere Öff-
nungen für die Kabeldurchführung vorgesehen:
HINWEIS.
Bei der Verlegung der Kabel ist zu beachten,
dass ungeschirmte Stromversorgungsleitungen
und geschirmte Leitungen (LIN-Bus) getrennt
voneinander verlegt werden müssen.
HINWEIS.
Patchkabel, LIN-Bus dürfen nicht verlängert
werden. Ein Kürzen ist jedoch möglich.
nähere Angaben siehe „Aufstellungsplan"
1 Durchführung Elektrokabel
2 Durchführung LIN-Bus und
Patchkabel für Luxtronik 2.0 Regler
15
