Die extern bereitzustellenden Elektrokabel müssen
durch die unten an der Rückwand ausgesparten Tüllen
und anschließend mittels Kabelkanal, der in der Grund-
platte der Wärmepumpe eingearbeitet ist, in den elekt-
rischen Schaltkasten geführt werden.

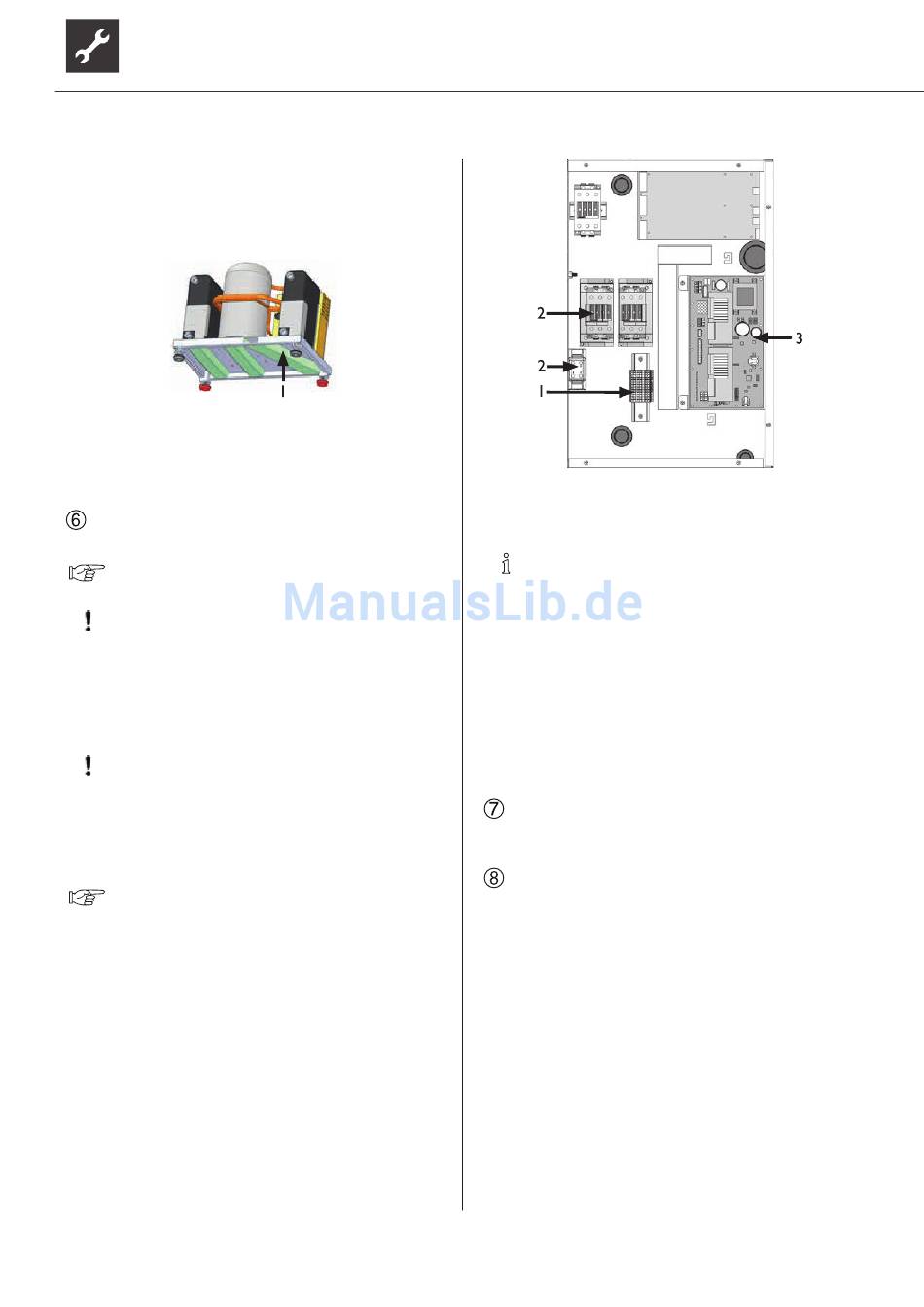

1 Kabelkanal
Die im elektrischen Schaltkasten aufgelegten Kabel für
den Regler (Patchkabel, LIN-Bus) müssen durch die un-
ten an der Rückwand ausgesparte Tülle geführt werden.
Elektroanschlüsse nach den Maßgaben des Klem-
menplans vornehmen...
„Klemmenpläne" zum jeweiligen Gerätetyp.
ACHTUNG
Rechtsdrehfeld der Lasteinspeisung sicherstellen
(Verdichter).
– Beim Betrieb mit falscher Drehrichtung des
Verdichters können schwere, irreparable
Schäden am Verdichter entstehen.
ACHTUNG
Die Leistungsversorgung für die Wärmepumpe
muß mit einem allpoligen Sicherungsautomaten
mit mindestens 3mm Kontaktabstand nach IEC
60947-2 ausgestattet werden.
Höhe des Auslösestroms beachten.
Übersicht
„Technische
Abschnitt „Elektrik".
16
Daten / Lieferumfang",
Technische Änderungen vorbehalten | 83053700hDE – Originalbetriebsanleitung | ait-deutschland GmbH
1 Anschluss Steuerspannung
2 Anschluss Leistung Verdichter
3 Reglerplatine
HINWEIS.
Das Bedienteil des Heizungs- und Wärmepum-
penreglers kann durch ein geeignetes Netz-
werkkabel mit einem Computer oder einem
Netzwerk verbunden werden, um den Hei-
zungs- und Wärmepumpenregler von dort aus
steuern zu können.
Falls dies gewünscht ist, im Zuge der elektri-
schen Anschlussarbeiten ein geschirmtes Netz-
werkkabel (Kategorie 6, mit RJ-45-Stecker) zum
Bedienteil führen.
Nach Beendigung aller elektrischen Anschlussar-
beiten den Schaltkasten im Geräteinnern verschlie-
ßen...
Vorderwand des Geräts anschrauben, sofern im un-
mittelbaren Anschluss keine weiteren Installations-
arbeiten im Gerät vorgenommen werden.
