9. Die Einstellung des Luftreglers langsam erhöhen,
bis an den Material-Manometern (GA) und (GB)
ungefähr der Abdrossellungsdruck (statischer
Druck) erreicht ist.
SA
GA

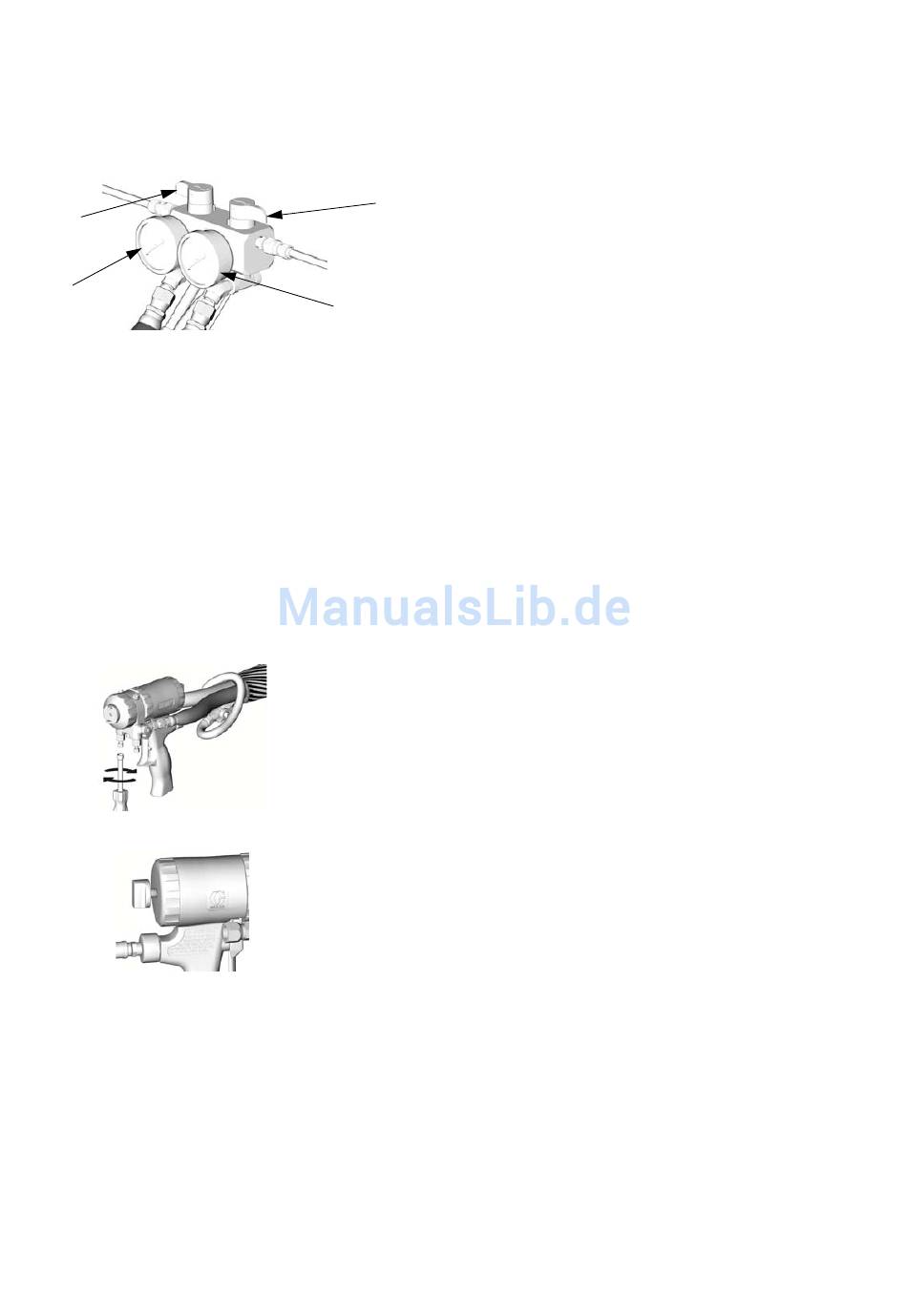

10. Die Materialdruckmanometer (GA, GB) auf
korrekten Druckausgleich überprüfen. Falls es zu
Schwankungen kommt, den Druck der Komponente,
die einen höheren Wert anzeigt, durch leichtes
Drehen des DRUCKENTLASTUNGS-/
SPRITZVENTILS für diese Komponente in Richtung
DRUCKENTLASTUNG/ZIRKULATION reduzieren,
bis die Manometer einen gleichmäßigen Druck
anzeigen.
ANMERKUNG: Achten Sie darauf, dass die Schläuche
für die Druckentlastung in den Abfallbehältern stecken.
11. Die Materialeinlassventile A und B an der Pistole
öffnen.
12. Die Abzugssperre der Pistole entriegeln.
13. Zum Test ein Stück Pappe bespritzen. Den
Druckregler so einstellen, um einen minimalen
Materialdruck zu erhalten, der zu guten
Ergebnissen beim Spritzmuster führt.
ANMERKUNG: Die Pumpen haben ein
Material/Luft-Verhältnis von 25 zu 1. Die Zufuhrpumpen
geben zum Ausgangsdruck zusätzlich den 2X
Zufuhrdruck hinzu (nur im Aufwärtshub). Um die besten
Ergebnisse zu erzielen, Regler an den Zufuhrpumpen
verwenden, um den Einlasszufuhrdruck auf ca. 100 psi
(0,7 MPA, 7 bar) zu begrenzen.
3A2018B
SB
GB
ti8441a
ti2414a
ti2410a
14. Die Materialdruckmanometer für A und B (GA, GB)
auf korrekten Druckausgleich zwischen A und B
überprüfen.
15. Das Gerät ist nun spritzbereit.

Spritzeinstellungen

Durchflussgeschwindigkeit, Zerstäubung und
Overspray-Menge werden von vier Variablen
beeinflusst.
• Materialdruckeinstellung. Ein zu schwacher
Materialdruck führt zu einem ungleichmäßigen
Spritzmuster, groben Tröpfchen, geringem
Durchfluss und einer schlechten Durchmischung.
Ein zu hoher Druck führt zu übermäßigem
Overspray, hohen Durchflussraten, schwerer
Materialregelung und übermäßigem Verschleiß.
• Materialtemperatur. Die Auswirkungen sind ähnlich
wie bei zu hoher oder zu niedriger
Materialdruckeinstellung.
• Mischkammergröße. Die Wahl der richtigen
Mischkammer richtet sich nach der gewünschten
Durchflussleistung innerhalb der
Maschinenkapazität und der Materialviskosität.
• Einstellung der Reinigungsluft. Eine zu
schwache Einstellung der Reinigungsluft führt zur
Ansammlung von Tröpfchen an der Vorderseite der
Düse, und das Spritzmuster kann nicht konstant
gehalten werden, wodurch eine Regelung des
Oversprays unmöglich wird. Eine zu starke
Einstellung der Reinigungsluft führt zu einer
druckluftunterstützten Zerstäubung und übermäßig
viel Overspray.
Spritzen
