Graco Reactor A-25 Betriebsanleitung Seite 14

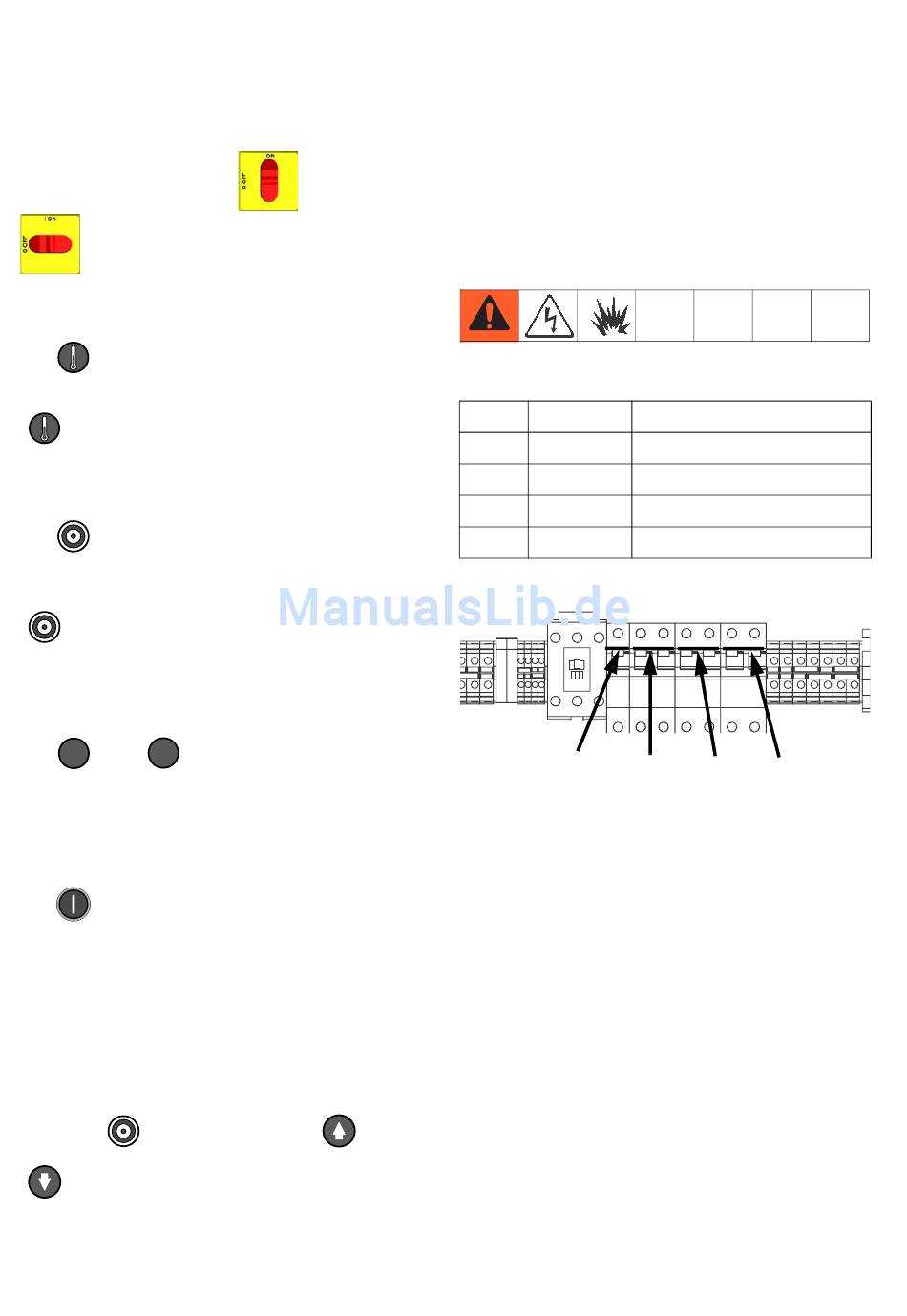

Komponentenbezeichnung
Netzschalter
Befindet sich auf der rechten Seite des Geräts, Seite 11.
Schaltet die Heizleistung EIN
. Schaltet nicht die Heizzonen oder Pumpen ein.
Taste/LED für Ist-Temperatur
Auf drücken, um die Ist-Temperatur anzuzeigen.
gedrückt halten, um die Stromstärke anzuzeigen.
Taste/LED für Solltemperatur
Auf drücken, um die Soll-Temperatur
anzuzeigen.
gedrückt halten, um die Temperatur der
Heizelement-Steuerkartenplatine anzuzeigen.
Tasten/LEDs für Temperaturskala
° F
° C
Auf oder drücken, um die
Temperaturskala zu ändern.
Tasten/LEDs zum Ein-/Ausschalten der
Heizzonen
Auf drücken, um die Heizzonen ein- und
auszuschalten. Auch die Heizzonen-Diagnosecodes
werden damit gelöscht, siehe Seite 35.
ANMERKUNG: Wenn die Heizzonen eingeschaltet
sind, blinken die LEDs. Die jeweilige Blinkdauer zeigt die
Dauer an, die das Heizelement eingeschaltet ist.
Pfeiltasten für Temperatur
Zuerst auf und anschließend auf
drücken, um die Temperatur in 1-Grad-Stufen
einzustellen.
14
Temperaturanzeigen
Zeigen je nach ausgewählter Betriebsart die Ist- oder
die Soll-Temperatur der Heizzonen an.
Standardeinstellung beim Einschalten ist der Ist-Wert.
und AUS
Der Anzeigebereich für den Schlauch für Komponente A
ist 32-190°F (0-88°C) und für B 32-180°F (0-82°C).
Schutzschalter
Befinden sich innerhalb des Reactor-Schaltschranks.
oder
Pos. Größe
CB1 50 A
CB2 30 A
CB3 25 A
CB4 25 A
CB1
CB2
Komponente
Sekundärschlauch (einfach)
Primärschlauch (doppelt)
Heizelement A (doppelt)
Heizelement B (doppelt)
CB3
CB4
ti17569a
3A2018B
