Systemvorbereitung
Konfiguration für die Versorgungsspannung
ANMERKUNG: Es müssen beide Schritte für
Kabelanschluss UND Steckbrücken-Positionierung auf
Seite 17 durchgeführt werden.

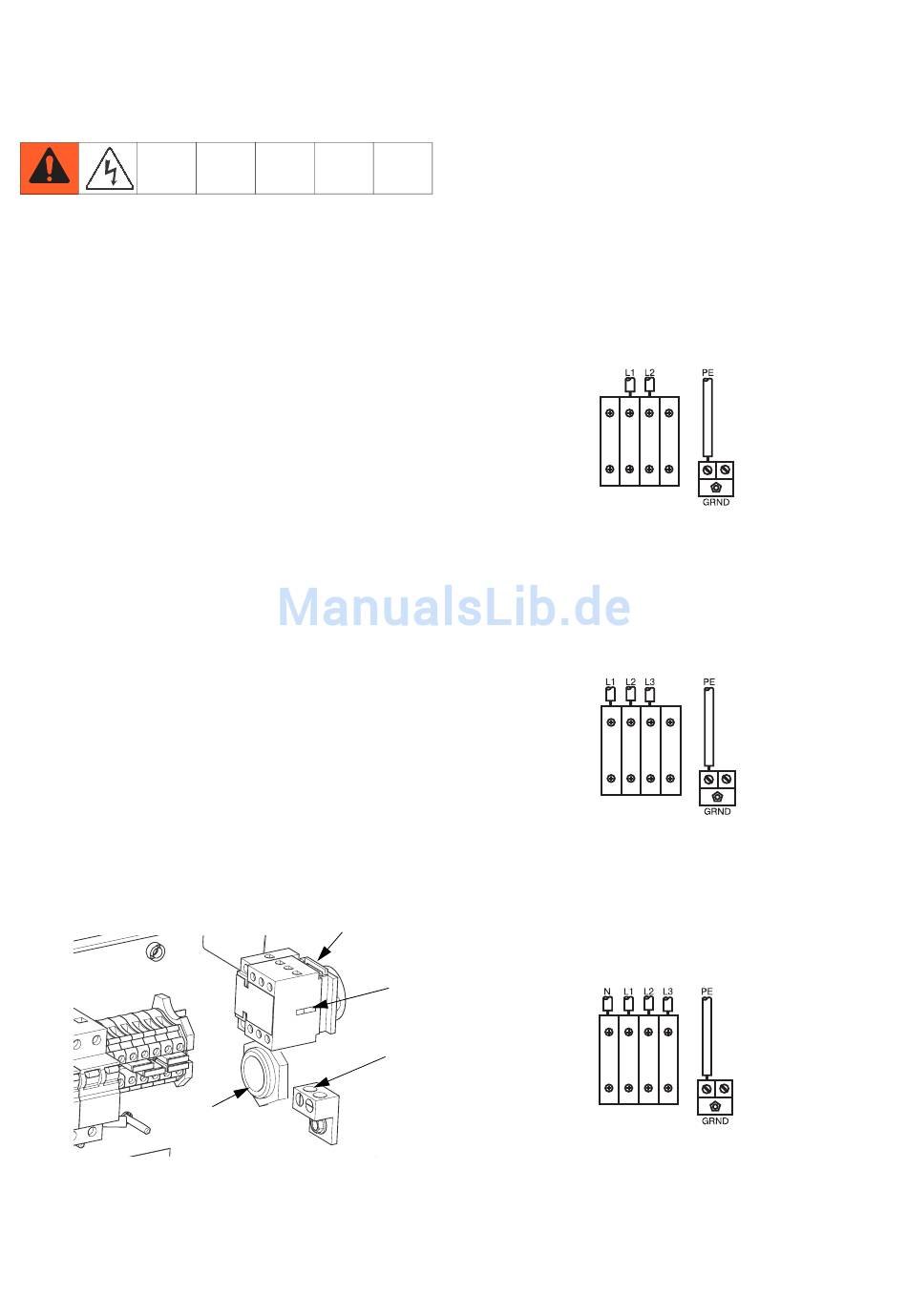

Schritt Eins - Anschluss des Netzkabels
ANMERKUNG: Die Klemmennummern an den
Trennschalterblöcken nicht beachten. Die Anschlüsse
an den gezeigten Positionen vornehmen. Die Klemmen
nehmen Leiter bis zu 10 mm
1. Mit einem Flachschraubendreher die Halter der
Abdeckung 90° gegen den Uhrzeigersinn drehen.
Die Frontabdeckung anheben und abnehmen.
2. Das Netzkabel wie folgt am elektrischen Steuerpult
anschließen:
a. Das Kabel durch das Zugentlastungsstück (SR)
an der rechten Seite des Geräts führen. Den
schwarzen Platten-Ausrückhebel (RL) nach
unten drücken, um den Schaltblock (PD) zur
Verdrahtung freizulegen.
ANMERKUNG: Das Zugentlastungsstück nimmt Kabel
mit 15-25 mm Durchmesser auf.
b. Die Leiterdrähte am Netzschalter (PD)
anschließen. Den Schaltblock (PD) wieder am
Schalter einschnappen lassen.
c. Die Mutter des Zugentlastungsstücks festziehen.
d. Das Erdungskabel an der Erdungsöse (GL)
anschließen.
SR
3. Das untere vordere Abdeckblech wieder anbringen.
Die beiden in Schritt 1 zurückgelegten Schrauben
wieder anbringen.
16
2
(AWG Nr. 8) auf.
RL
PD
GL
ti17570a
230 V, 1 Phase: Verwenden Sie einen
Schraubendreher, um die beiden Leiterdrähte, wie
gezeigt, an die beiden Klemmenpositionen oben in der
Mitte anzuschließen. Den grünen Leiter an Masse (GND)
legen. Siehe Seite 17 für die richtigen
Steckbrückenpositionen.
ANMERKUNG: Die Klemmennummern an den
Trennschalterblöcken nicht beachten. Die Anschlüsse
an den gezeigten Positionen vornehmen.
230 V, 3 Phasen Dreieckschaltung: Verwenden Sie
einen Schraubendreher, um die drei Leiterdrähte, wie
gezeigt, an den drei oberen linken Klemmen
anzuschließen. Den grünen Leiter an Masse (GND)
legen. Siehe Seite 17 für die richtigen
Steckbrückenpositionen.
380 V, 3 Phasen Sternschaltung: Verwenden Sie einen
Schraubendreher, um die vier Leiterdrähte, wie gezeigt,
an den oberen Klemmen anzuschließen. Den Nullleiter
an N anschließen. Den grünen Leiter an Masse (GND)
anschließen. Siehe Seite 17 für die richtigen
Steckbrückenpositionen.
