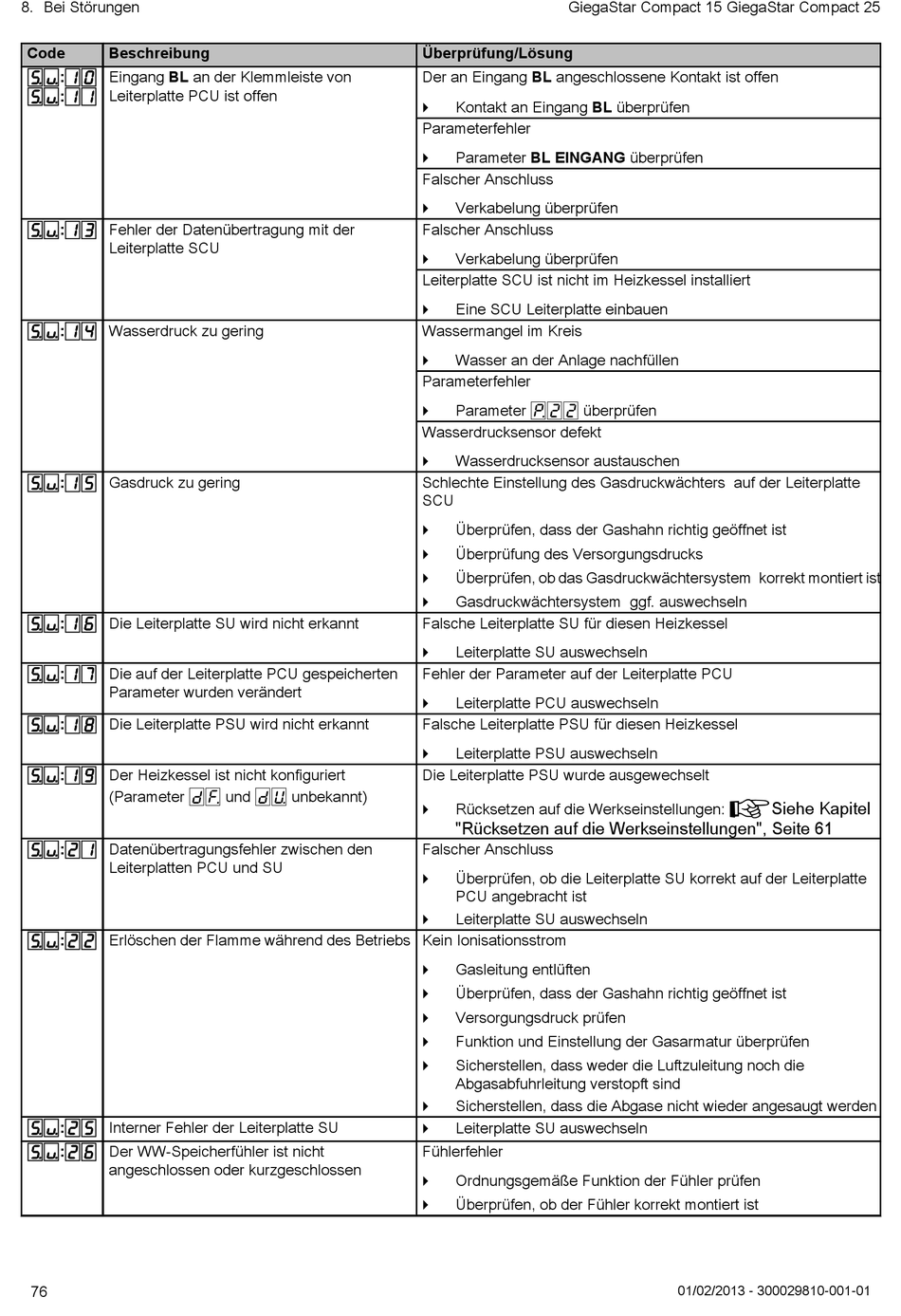

8. Bei Störungen
Code Beschreibung
Eingang BL an der Klemmleiste von
Su:10
Leiterplatte PCU ist offen
Su:11
Su:13 Fehler der Datenübertragung mit der
Leiterplatte SCU
Su:14 Wasserdruck zu gering
Su:15 Gasdruck zu gering
Su:16 Die Leiterplatte SU wird nicht erkannt
Su:17 Die auf der Leiterplatte PCU gespeicherten
Parameter wurden verändert
Su:18 Die Leiterplatte PSU wird nicht erkannt
Su:19 Der Heizkessel ist nicht konfiguriert
(Parameter dF und dU unbekannt)
Su:21 Datenübertragungsfehler zwischen den
Leiterplatten PCU und SU
Su:22 Erlöschen der Flamme während des Betriebs Kein Ionisationsstrom
Su:25 Interner Fehler der Leiterplatte SU
Su:26 Der WW-Speicherfühler ist nicht
angeschlossen oder kurzgeschlossen
76
GiegaStar Compact 15 GiegaStar Compact 25
Überprüfung/Lösung
Der an Eingang BL angeschlossene Kontakt ist offen
Kontakt an Eingang BL überprüfen
4
Parameterfehler
Parameter BL EINGANG überprüfen
4
Falscher Anschluss
Verkabelung überprüfen
4
Falscher Anschluss
Verkabelung überprüfen
4
Leiterplatte SCU ist nicht im Heizkessel installiert
Eine SCU Leiterplatte einbauen
4
Wassermangel im Kreis
Wasser an der Anlage nachfüllen
4
Parameterfehler
Parameter P22 überprüfen
4
Wasserdrucksensor defekt
Wasserdrucksensor austauschen
4
Schlechte Einstellung des Gasdruckwächters auf der Leiterplatte
SCU
Überprüfen, dass der Gashahn richtig geöffnet ist
4
Überprüfung des Versorgungsdrucks
4
Überprüfen, ob das Gasdruckwächtersystem korrekt montiert ist
4
Gasdruckwächtersystem ggf. auswechseln
4
Falsche Leiterplatte SU für diesen Heizkessel
Leiterplatte SU auswechseln
4
Fehler der Parameter auf der Leiterplatte PCU
Leiterplatte PCU auswechseln
4
Falsche Leiterplatte PSU für diesen Heizkessel
Leiterplatte PSU auswechseln
4
Die Leiterplatte PSU wurde ausgewechselt
Rücksetzen auf die Werkseinstellungen:
4
"Rücksetzen auf die Werkseinstellungen", Seite 61
Falscher Anschluss
Überprüfen, ob die Leiterplatte SU korrekt auf der Leiterplatte
4
PCU angebracht ist
Leiterplatte SU auswechseln
4
Gasleitung entlüften
4
Überprüfen, dass der Gashahn richtig geöffnet ist
4
Versorgungsdruck prüfen
4
Funktion und Einstellung der Gasarmatur überprüfen
4
Sicherstellen, dass weder die Luftzuleitung noch die
4
Abgasabfuhrleitung verstopft sind
Sicherstellen, dass die Abgase nicht wieder angesaugt werden
4
Leiterplatte SU auswechseln
4
Fühlerfehler
Ordnungsgemäße Funktion der Fühler prüfen
4
Überprüfen, ob der Fühler korrekt montiert ist
4
