5. Inbetriebnahme
O
/CO
-Kontroll- und -Einstellwerte für Gas H (G20) bei Teillast
2
2
Heizkesselart
GiegaStar Compact 15 5,9 ± 0,4 8,4 ± 0,2 5,9 ± 0,4 8,4 ± 0,2
GiegaStar Compact 25 5,9 ± 0,4 8,4 ± 0,2 5,9 ± 0,4 8,4 ± 0,2
O
/CO
-Kontroll- und -Einstellwerte für Gas LL (G25) bei Teillast
2
2
Heizkesselart
GiegaStar Compact 15
GiegaStar Compact 25
Kontroll- und Einstellwerte für O
Heizkesselart
GiegaStar Compact 15
GiegaStar Compact 25
8
A
B
9
10
52
Einstellwert
Kontrollwert
O
(%)
CO
(%)
O
2
2
2
Einstellwert
Kontrollwert
O
(%)
CO
(%)
O
2
2
2
4,9 ± 0,4
8,8 ± 0,2
4,9 ± 0,5
4,9 ± 0,4
8,8 ± 0,2
4,9 ± 0,5
/CO
bei Verwendung von Propan (G31) / Butan (G30) bei geringer Last
2
2
Einstellwert
O
(%)
2
5,8 ± 0,3
5,8 ± 0,3
T001985-B
(%)
CO
(%)
2
(%)
CO
(%)
2
8,8 ± 0,3
8,8 ± 0,3
Den Test bei Volllast und bei Teillast so oft wie erforderlich
wiederholen, bis die korrekten Werte erreicht werden, ohne
dass zusätzliche Einstellungen vorgenommen werden
müssen.

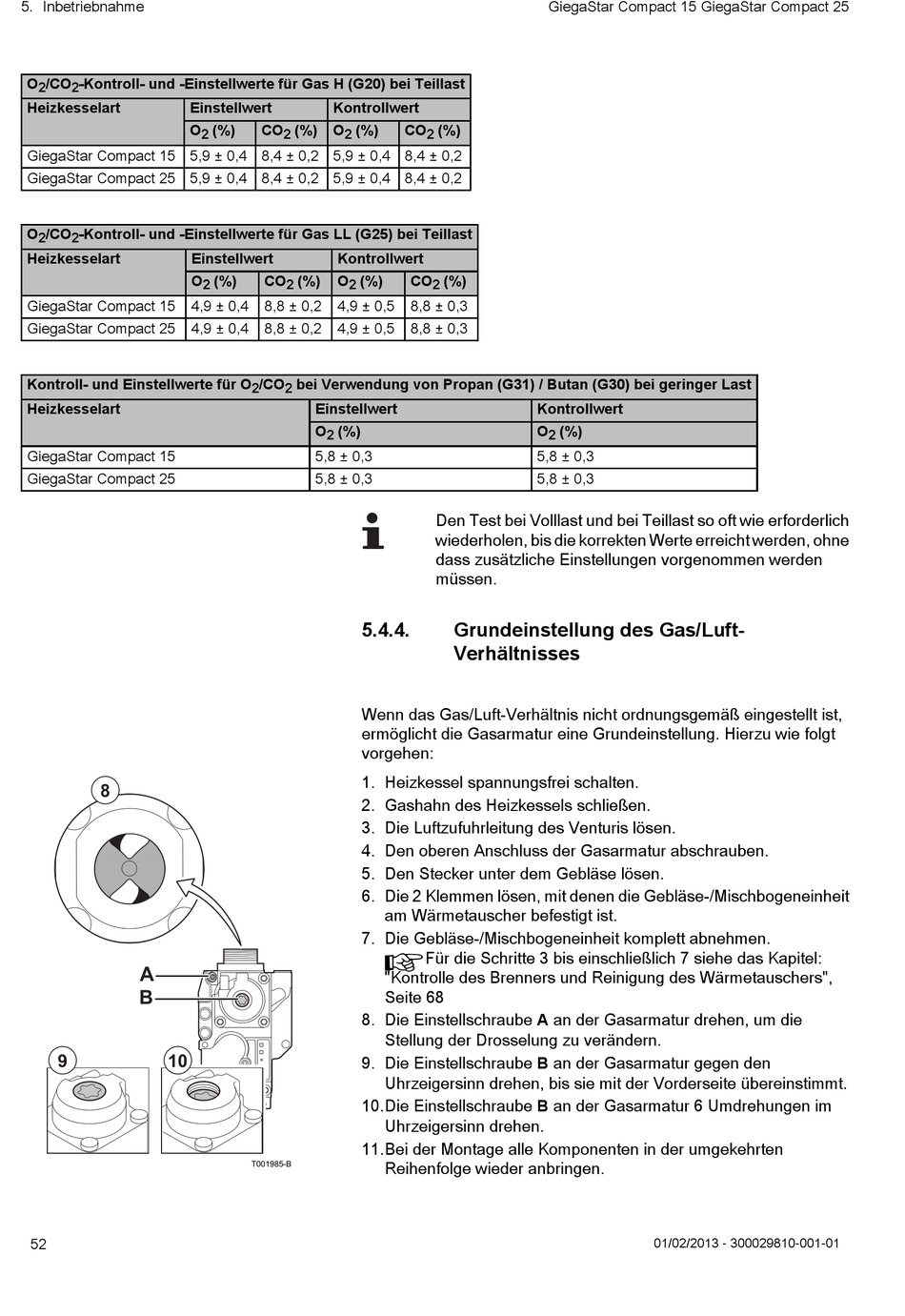

5.4.4.
Grundeinstellung des Gas/Luft-
Verhältnisses
Wenn das Gas/Luft-Verhältnis nicht ordnungsgemäß eingestellt ist,
ermöglicht die Gasarmatur eine Grundeinstellung. Hierzu wie folgt
vorgehen:
1. Heizkessel spannungsfrei schalten.
2. Gashahn des Heizkessels schließen.
3. Die Luftzufuhrleitung des Venturis lösen.
4. Den oberen Anschluss der Gasarmatur abschrauben.
5. Den Stecker unter dem Gebläse lösen.
6. Die 2 Klemmen lösen, mit denen die Gebläse-/Mischbogeneinheit
am Wärmetauscher befestigt ist.
7. Die Gebläse-/Mischbogeneinheit komplett abnehmen.
¼ Für die Schritte 3 bis einschließlich 7 siehe das Kapitel:
"Kontrolle des Brenners und Reinigung des Wärmetauschers",
Seite 68
8. Die Einstellschraube A an der Gasarmatur drehen, um die
Stellung der Drosselung zu verändern.
9. Die Einstellschraube B an der Gasarmatur gegen den
Uhrzeigersinn drehen, bis sie mit der Vorderseite übereinstimmt.
10.Die Einstellschraube B an der Gasarmatur 6 Umdrehungen im
Uhrzeigersinn drehen.
11.Bei der Montage alle Komponenten in der umgekehrten
Reihenfolge wieder anbringen.
GiegaStar Compact 15 GiegaStar Compact 25
Kontrollwert
O
(%)
2
5,8 ± 0,3
5,8 ± 0,3
01/02/2013 - 300029810-001-01
